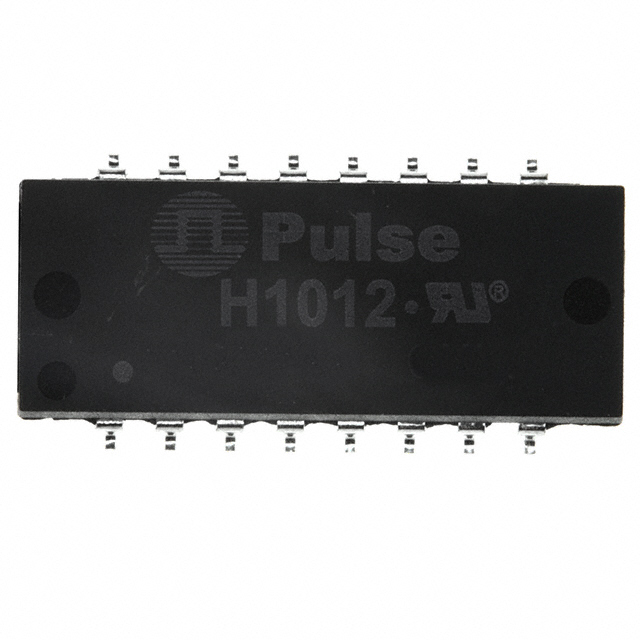

H1012

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CT LAN SMD 贴片安装 25.4mm*9.91mm*6.22mm
供应商型号: CSCS-H1012
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 H1012

H1012概述

    10/100 BASE-T单端口变压器模块

    产品简介


    本产品是专为网络通信设计的10/100 BASE-T单端口变压器模块,主要用于10Mbps或100Mbps以太网数据传输。该变压器模块采用了1:1的传输匝比设计,适用于多种标准的物理层(PHY)芯片,如Broadcom、Intel、Micrel、National Semiconductor、ICS和TDK收发器,符合IEEE 802.3标准规范。

    技术参数


    - 重量: 3.0克 (H1012NL等型号), 3.5克 (PE-68515LNL等型号)
    - 包装规格:
    - 管装:20个/管
    - 缠绕带式包装:160个/卷(PE-68515LNL等型号);300个/卷(H1012NL等型号)
    - 电气规格:
    - 插入损耗(最大值,dB): -1.0 dB至-1.5 dB
    - 回波损耗(最小值,dB): -20 dB至-45 dB
    - 差分到共模抑制(最小值,dB): -35 dB至-55 dB
    - 串扰(典型值,dB): -12 dB至-22 dB
    - 高压测试(最小值,VRMS): 1500 V
    - 工作温度范围: -40°C至+85°C
    - 引脚配置: 特定型号的引脚可能被移除(例如PE-68515LNL型号移除了第4和第13引脚)

    产品特点和优势


    - 高频响应: 优化了高速数据传输性能,适合高频率信号传输
    - 低插入损耗: 减少了信号传输过程中的能量损失
    - 优良的回波损耗: 提高了数据传输的稳定性和可靠性
    - 优异的共模抑制能力: 有效减少共模噪声干扰
    - 兼容性强: 兼容多个主流品牌的标准物理层芯片
    - 广泛的温度适应性: 在极端环境下仍能保持良好的性能

    应用案例和使用建议


    这些变压器模块广泛应用于各种类型的网络设备,如交换机、路由器、适配卡和网络接口控制器(NIC)。用户在实际使用时,建议注意以下几个方面:
    - 正确连接: 仔细核对引脚定义,确保正确无误地安装到电路板上
    - 环境选择: 选择合适的封装方式(如管装或缠绕带式),以适应不同生产环境的需求
    - 热管理: 考虑模块的插入损耗和电压测试要求,设计适当的散热机制

    兼容性和支持


    这些模块与其他品牌的兼容性经过了验证,适用于Broadcom、Intel、Micrel、National Semiconductor、ICS和TDK等公司的收发器。此外,制造商提供了全球化的技术支持和服务网络,确保用户能够获得及时的技术支持。

    常见问题与解决方案


    - 问题: 如何正确选择合适的包装方式?
    - 解决方法: 根据生产规模和自动化程度,选择最适合的包装方式。如果需要自动装配,建议使用缠绕带式包装。
    - 问题: 模块的重量和尺寸是否会影响安装稳定性?
    - 解决方法: 一般不会,但需要确保安装螺丝的紧固力度合适,避免过度紧固导致损坏。
    - 问题: 如何判断是否超出工作温度范围?
    - 解决方法: 安装后需进行实际测试,使用温度计测量实际工作环境温度,确认是否在-40°C至+85°C范围内。

    总结和推荐


    总体而言,这些10/100 BASE-T单端口变压器模块具备卓越的性能和广泛的适用性,能够满足大多数高速数据传输应用的需求。推荐用于各类网络设备中,特别是对于要求高性能和稳定性的场合。

H1012参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 -
变压器类型 LAN
长*宽*高 25.4mm*9.91mm*6.22mm
通用封装 SMD
安装方式 贴片安装
零件状态 停产
包装方式 散装

H1012厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
