首页  >  产品百科  >  T1108NL

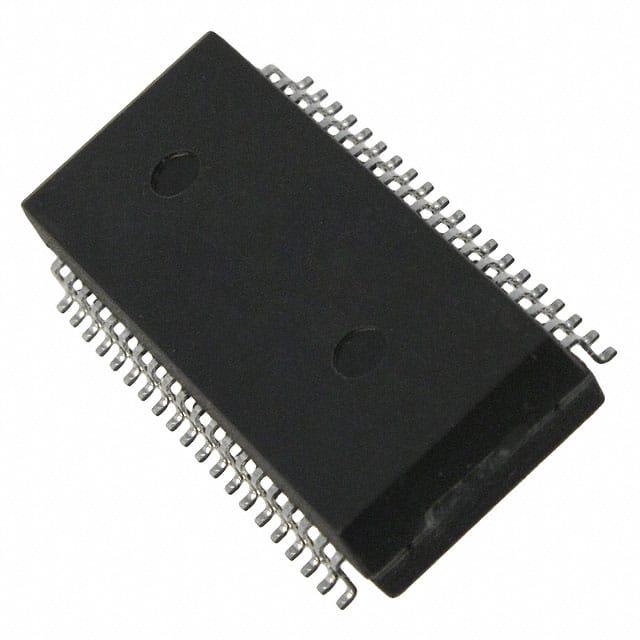

T1108NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:2CT(发射器),1:1CT(接收器) T1/E1(四路) 1.2mH,1.2mH SMD 贴片安装 28.58mm*12.32mm*5.84mm
供应商型号: T1108NL
供应商: 国内现货
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 T1108NL

T1108NL概述

    脉冲电子产品:T622.K T1/E1/CEPT/ISDN-PRI 变压器

    1. 产品简介


    T622.K 是一款专为1.544 Mbps(T1)、2.048 Mbps(CEPT)以及ISDN Primary Rate Interface(PRI)接口应用设计的变压器。该产品采用四端口T1/E1配置,包含八个变压器,具有1500 Vrms的隔离电压。它被广泛应用于通信行业,特别是在电信、数据通信及各种需要高速数据传输的环境中。

    2. 技术参数


    - 包装/电路图: 表面贴装(Surface Mount)
    - 温度范围: 标准温度范围(0°C至+70°C),扩展温度范围(-40°C至+85°C)
    - 隔离电压: 1500 Vrms
    - 峰值回流温度等级: RoHS 245°C
    - 电感量(OCL): 主绕组在25°C时的电感量最小值为47.0 μH
    - 共模抑制比(CMRR): 1MHz时优于50dB
    - 浪涌电压能力: 峰值金属电压800V(10/560μsec),峰值纵向电压2400V(10/700μsec)
    - 平衡特性: 满足FCC第68部分关于纵向平衡的要求

    3. 产品特点和优势


    - 高隔离电压: 1500 Vrms 的隔离电压确保了在高压应用中的可靠性和安全性。
    - 良好的共模抑制比: 在1MHz时优于50dB,可以有效减少共模噪声对信号的影响。
    - 抗浪涌性能: 符合最严格的浪涌电压测试标准,能够在高电压环境中稳定运行。
    - 广泛的适用性: 可以匹配大多数当前可用的线路接口收发器IC。

    4. 应用案例和使用建议


    - 典型应用: 用于电信设备、数据通信设备等需要高性能数据传输的应用中。
    - 使用建议: 为了确保最佳性能,建议在安装前检查所有电气参数是否符合要求。此外,在设计电路时,应合理安排各个部件的位置,避免可能的电磁干扰。

    5. 兼容性和支持


    - 兼容性: 可以与多种主流线路接口收发器IC配合使用,如Maxim、Infineon等公司的产品。
    - 支持服务: Pulse Electronics提供了详尽的技术文档和客户支持服务,包括应用指南和技术咨询。

    6. 常见问题与解决方案


    - Q: 如何选择合适的变压器型号?
    - A: 依据具体应用需求选择合适的变压器型号,例如根据所需的线数、绕组比例和工作温度范围进行选择。
    - Q: 如何处理浪涌电压影响?
    - A: 使用合适的电压和电流抑制设备来保护变压器免受浪涌电压的影响。
    - Q: 如何实现良好的信号完整性?
    - A: 在电路设计中,合理布线和使用滤波器等方法来保证信号完整性。

    7. 总结和推荐


    T622.K是一款高度可靠的T1/E1/CEPT/ISDN PRI变压器,具有卓越的性能和广泛的兼容性。它适用于需要高性能数据传输的应用场景,如电信设备、数据通信系统等。强烈推荐在相关项目中使用这款产品,以获得最佳的性能和可靠性保障。

T1108NL参数

参数
ET(伏特-时间) -
电感值 1.2mH,1.2mH
变压器类型 T1/E1(四路)
匝数比 1:2CT(发射器),1:1CT(接收器)
长*宽*高 28.58mm*12.32mm*5.84mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

T1108NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

T1108NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS T1108NL T1108NL数据手册

T1108NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 73.4195
6+ ¥ 70.8657
7+ ¥ 69.5889
9+ ¥ 68.9504
库存: 6
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 367.09
