首页  >  产品百科  >  HM1238NL

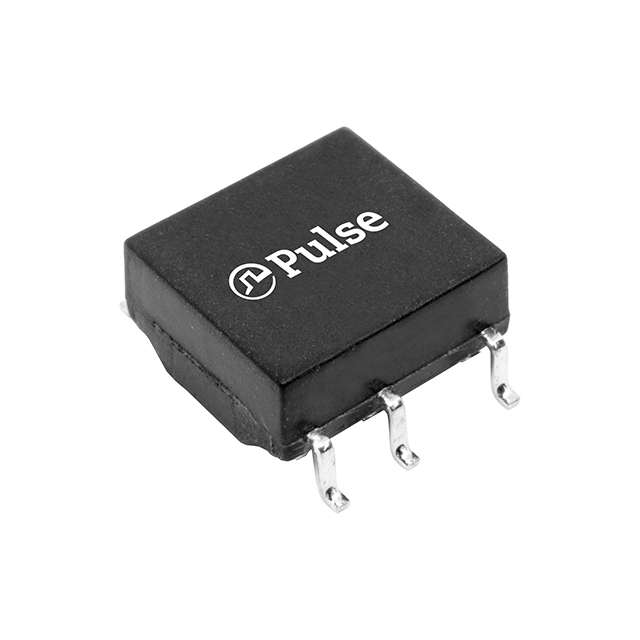

HM1238NL

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:1 300μH SMD 贴片安装 10.5mm*8.38mm*4.25mm
供应商型号: N-HM1238NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 HM1238NL

HM1238NL概述

    Low Profile BMS Transformers: HM1236/38NL, HM2146/47NL, and HM2113ZNL

    1. 产品简介


    低轮廓电池管理系统(BMS)变压器HM1236/38NL, HM2146/47NL和HM2113ZNL是专为提高电动汽车(EV)、能源存储系统(ESS)、船舶及航空运输应用中的电池管理效率而设计的。这些变压器以其高可靠性、出色的电气性能和紧凑的设计著称,广泛应用于需要严格隔离和高耐温性能的场合。

    2. 技术参数


    - 高度:最大3.45mm或4.06mm
    - 温度范围:工作温度-40°C至+125°C或+150°C
    - 绝缘电压:初级到次级绝缘击穿电压分别为3200Vrms/60秒和4300Vrms/60秒
    - 额定工作电压:600VDC或1000VDC或1500VDC
    - 电感量:HM1236NL最低500μH,HM1238NL最低300μH,HM2146NL和HM2147NL最低150μH
    - 漏电感:最大0.50μH
    - 线圈直流电阻:最大0.50Ω
    - 插入损耗:最大-0.25dB
    - 回波损耗:最小-20dB
    - 共模抑制比(CMRR):最小-35dB

    3. 产品特点和优势


    这些BMS变压器具有多种优势,包括:
    - 低轮廓设计:适合空间受限的应用。
    - 高可靠性:通过严格的IEC/UL61558认证。
    - 宽温度范围:可在极端环境下工作,如高温达150°C。
    - 高绝缘性能:能承受高达数千伏的电压,确保电气安全。
    - 集成兼容性:与多个品牌的BMS硅芯片完全兼容。

    4. 应用案例和使用建议


    这些BMS变压器在电动汽车电池管理和储能系统的电源隔离、信号传输中发挥关键作用。具体应用场景包括但不限于:
    - 电动车充电站:用于实现充电接口的电气隔离。
    - 光伏逆变器:增强逆变器的稳定性和安全性。
    - 船舶电力系统:提供关键的电源隔离功能。
    使用建议:
    - 在选择具体型号时,根据应用需求选择合适的电感量和绝缘等级。
    - 注意操作环境温度,确保不超过最大工作温度限制。
    - 在安装过程中遵循正确的焊接工艺以确保长期稳定性。

    5. 兼容性和支持


    这些BMS变压器与多个品牌的BMS硅芯片完全兼容,包括MAXIM、ADI、Infineon、Texas Instruments和NXP等。此外,厂商提供专业的技术支持和维护服务,以满足客户的多样化需求。

    6. 常见问题与解决方案


    - 问题1:温度超过最大值导致产品损坏
    解决方案:确保工作温度不超过规定值,可采用散热片或散热器。

    - 问题2:绝缘性能降低
    解决方案:定期检查并更换有缺陷的部件,确保使用符合标准的材料。

    7. 总结和推荐


    综上所述,HM1236/38NL, HM2146/47NL, 和 HM2113ZNL系列BMS变压器凭借其低轮廓设计、卓越的电气性能和广泛的温度适用范围,在电池管理系统中展现出显著的优势。推荐在电动汽车、储能系统和高要求电气隔离应用中优先考虑这些产品。

HM1238NL参数

参数
匝数比 1:1
ET(伏特-时间) -
电感值 300μH
变压器类型 -
长*宽*高 10.5mm*8.38mm*4.25mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

HM1238NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

HM1238NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS HM1238NL HM1238NL数据手册

HM1238NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.5864 ¥ 23.0836
150+ $ 2.472 ¥ 22.0626
250+ $ 2.397 ¥ 21.3932
500+ $ 2.346 ¥ 20.9381
660+ $ 2.3052 ¥ 20.5739
库存: 779
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1154.18
直接购买
加入购物车
