890-18-002-10-001101

厂牌: PRECI-DIP
产品描述: Header,Push-Pull 2.54mm 1 2pin 3A 250nm 金 黑色 通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: 437-8901800210001101
供应商: Mouser
标准整包数: 1

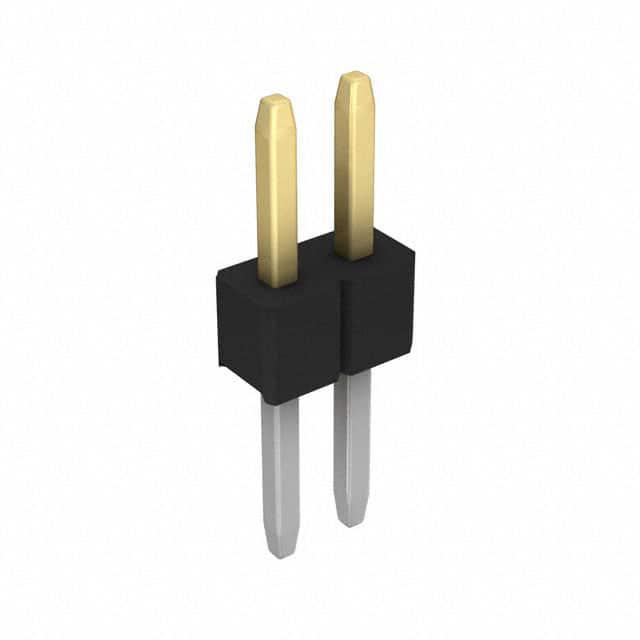

PRECI-DIP 矩形连接器 - 针座 - 公插针 890-18-002-10-001101

890-18-002-10-001101概述


    产品简介


    PCB连接器系列 890
    PCB连接器系列890是一种适用于印刷电路板(PCB)的单排直插式连接器。该系列主要提供各种针脚数量的选择,适用于多种电气和电子设备中的信号传输、控制和电源应用。该系列的特点是使用方形针脚设计,提供了出色的机械稳定性和电气性能,适用于严苛的工业环境。

    技术参数


    - 引脚间距:2.54 mm
    - 连接方式:直插式焊尾
    - 针脚直径:0.635 mm(方形)
    - 绝缘材料:黑玻璃填充聚酯PA-GF30-FR,阻燃等级UL 94V-O
    - 接触材料:黄铜
    - 额定电流:3 A
    - 耐压能力:最小1000 V RMS
    - 机械寿命:最少100次循环
    - 焊接力:最大90 N(最小孔径),典型值65 N
    - 推出力:最小30 N(最大孔径),典型值50 N
    - 温度范围:-55 °C至+125 °C
    - 湿度范围:年平均湿度75%

    产品特点和优势


    PCB连接器系列890具有以下几个显著的特点和优势:
    1. 高可靠性:采用黄铜材料制成的方型针脚,具有较高的机械强度和抗腐蚀能力。
    2. 优秀的电气性能:额定电流高达3 A,最小绝缘电阻为10'000 MΩ,确保了良好的信号传输质量。
    3. 宽泛的工作温度范围:从-55 °C到+125 °C,适合各种严苛的工业环境。
    4. 强固的设计:具备优异的耐热、耐寒和抗震性能,能够在恶劣条件下保持稳定运行。

    应用案例和使用建议


    应用案例
    PCB连接器系列890广泛应用于电信设备、工业自动化系统、汽车电子、医疗设备等领域。例如,在自动化控制系统中,该系列连接器可用于传感器信号传输和电源管理模块之间的连接。
    使用建议
    1. 正确选择型号:根据具体应用需求选择合适的针脚数量和镀层选项。
    2. 安装注意事项:确保焊接过程符合标准,避免虚焊或过度焊接导致的损坏。
    3. 防护措施:在极端环境下使用时,可考虑添加额外的防护措施以保护连接器不受环境因素的影响。

    兼容性和支持


    PCB连接器系列890具有较强的兼容性,可以与市场上常见的PCB设计和制造标准兼容。制造商提供全面的技术支持和服务,包括定制化解决方案、样品提供、技术咨询等。如果您有任何疑问或需要技术支持,可通过制造商提供的联系方式获取帮助。

    常见问题与解决方案


    1. Q: 如何确定合适的针脚数量?
    A: 根据具体应用所需的信号传输通道数量来选择,也可以联系制造商获得建议。

    2. Q: 连接器安装过程中需要注意哪些事项?
    A: 确保焊接过程符合标准,避免虚焊或过度焊接导致的损坏。同时,注意清洁焊点和连接部位,防止污染和氧化。

    总结和推荐


    总体而言,PCB连接器系列890凭借其高可靠性、卓越的电气性能和广泛的适用范围,在众多应用领域中表现出色。无论是对于工业控制、汽车电子还是其他高端应用,这款连接器都能提供稳定的信号传输和可靠的电源管理。因此,我们强烈推荐使用该系列产品。

890-18-002-10-001101参数

参数
触头镀层 - 配接
颜色 黑色
排数 1
间距-配接 2.54mm
类型 Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 3A
针脚数 2pin
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

890-18-002-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

890-18-002-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 公插针 PRECI-DIP 890-18-002-10-001101 890-18-002-10-001101数据手册

890-18-002-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.4255 ¥ 3.5955
25+ $ 0.3772 ¥ 3.1873
100+ $ 0.3355 ¥ 2.835
250+ $ 0.2805 ¥ 2.3702
1000+ $ 0.2365 ¥ 1.9986
2500+ $ 0.1933 ¥ 1.6336
10000+ $ 0.1869 ¥ 1.5793
20000+ $ 0.1838 ¥ 1.5527
