首页  >  产品百科  >  890-70-002-10-003101

890-70-002-10-003101

厂牌: PRECI-DIP
产品描述: Header,Push-Pull 2.54mm 1 2pin 3A 金 黑色 通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: 437-8907000210003101
供应商: Mouser
标准整包数: 1

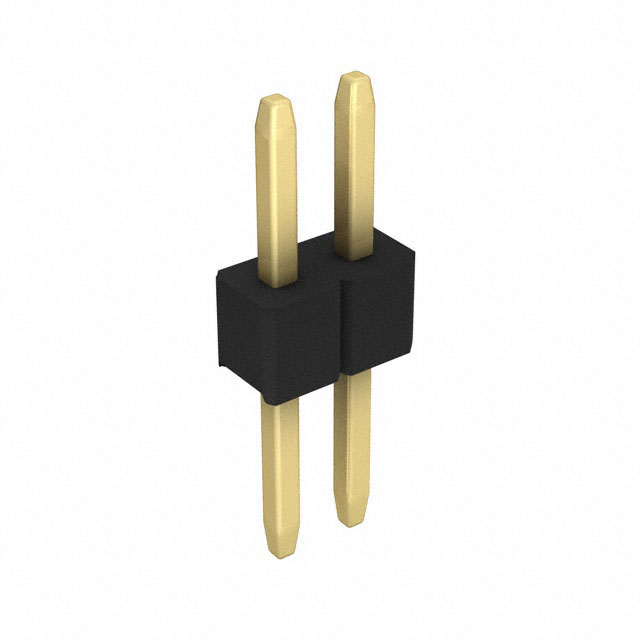

PRECI-DIP 矩形连接器 - 针座 - 公插针 890-70-002-10-003101

890-70-002-10-003101概述

    PCB Connectors Series 890 技术手册解析

    产品简介


    PCB Connectors Series 890 是一种用于印刷电路板(PCB)连接的单排连接器,针脚间距为2.54毫米,直插式焊尾设计,方形针脚直径为0.635毫米。这种连接器广泛应用于计算机、通信设备、工业自动化控制等领域,能够提供稳定的电气连接和可靠的数据传输性能。

    技术参数


    - 绝缘材料: 黑色玻璃填充聚酯PA-GF30-FR,UL 94V-O阻燃等级。
    - 接触材料: 黄铜。
    - 针脚规格: 方形针脚,直径0.635毫米。
    - 机械寿命: 最少可达100个周期。
    - 额定电流: 3安培。
    - 耐压能力: 最小1000伏特RMS。
    - 工作温度范围: -55°C 至 +125°C。
    - 湿热循环测试: 温度范围25/55°C,相对湿度90%至100%,每个循环24小时。
    - 冷态稳定性: -55°C下保持2小时。
    - 气隙和爬电距离: 随着连接器系列的不同而变化,范围在0.4至0.85毫米之间。
    - 其他特性: 满足J-STD-002A和J-STD-0020C标准,通过盐雾测试、二氧化硫测试和硫化氢测试。

    产品特点和优势


    - 可靠性高: 经过严苛的环境测试,如热循环、振动和冲击测试,保证在极端条件下的稳定性。
    - 坚固耐用: 铜和金镀层确保长期使用的电气连接质量。
    - 广泛的适用性: 符合多个行业标准,适用于各种应用场景,如数据、信号、控制和电源应用。

    应用案例和使用建议


    在计算机服务器中,这些连接器常用于连接主板和其他内部组件,例如硬盘驱动器和扩展卡。对于这类应用,建议在组装前仔细检查连接器和焊接孔的尺寸匹配情况,以确保可靠的电气连接。此外,在高温或高湿度环境下使用时,需要特别注意环境因素对连接器的影响,定期进行维护和检测,以延长使用寿命。

    兼容性和支持


    Series 890 连接器具有良好的兼容性,可与其他标准2.54毫米间距的连接器配合使用。Precidip公司提供全面的技术支持和服务,包括安装指导、故障排除和技术咨询,以确保客户能够充分利用这些连接器的性能。

    常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 确保焊接孔和连接器针脚完全匹配,必要时重新焊接。
    - 问题2: 插入力过大
    - 解决方案: 使用适当的插入工具,确保插入过程平稳无阻。
    - 问题3: 环境适应性差
    - 解决方案: 定期进行环境测试,如盐雾测试和温湿度循环测试,确保连接器性能稳定。

    总结和推荐


    总体来说,PCB Connectors Series 890 提供了高度可靠和稳定的电气连接解决方案,特别适合在严苛环境中工作的应用。其卓越的机械和电气性能,以及良好的兼容性和支持服务,使其成为市场上极具竞争力的产品。强烈推荐在需要高性能连接器的应用中使用该产品。

890-70-002-10-003101参数

参数
触头镀层 - 配接
针脚数 2pin
类型 Header,Push-Pull
额定电流 3A
排数 1
触头镀层厚度 - 配接 -
颜色 黑色
间距-配接 2.54mm
防护等级 -
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

890-70-002-10-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

890-70-002-10-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 公插针 PRECI-DIP 890-70-002-10-003101 890-70-002-10-003101数据手册

890-70-002-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7209
10+ $ 0.2691 ¥ 2.2739
25+ $ 0.2289 ¥ 1.9338
100+ $ 0.2093 ¥ 1.7686
250+ $ 0.1661 ¥ 1.4035
1000+ $ 0.1458 ¥ 1.232
2500+ $ 0.1112 ¥ 0.94
10000+ $ 0.1102 ¥ 0.9309
18750+ $ 0.0998 ¥ 0.8429
库存: 377
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.72
