880-70-006-10-001101

厂牌: PRECI-DIP
产品描述: Header,Push-Pull 2mm 1 6pin 1A 金 黑色 通孔安装 12mm(长度)*2mm(高度)
供应商型号: UA-880-70-006-10-001101
供应商: 海外现货
标准整包数: 1500

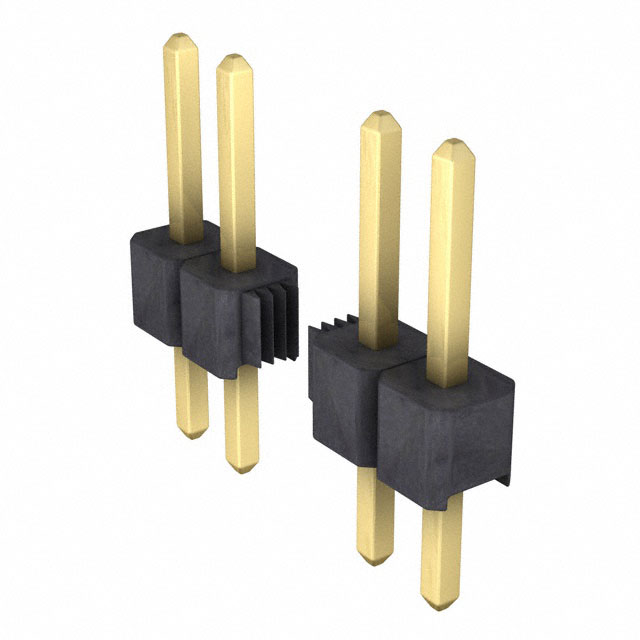

PRECI-DIP 矩形连接器 - 针座 - 公插针 880-70-006-10-001101

880-70-006-10-001101概述

    PCB Connectors Series 880: A Comprehensive Guide

    1. 产品简介


    PCB Connectors Series 880 是一种单排插头,专为印刷电路板(PCB)连接而设计。这类电子元器件的主要功能是提供稳定可靠的电气连接,广泛应用于消费电子、工业自动化、通信设备和汽车电子等领域。

    2. 技术参数


    - 绝缘体材料: 黑色玻璃填充聚酰胺(PA-GF30-FR)
    - 阻燃等级: UL 94V-0
    - 接触材料: 黄铜
    - 连接针型: 方形0.5毫米
    - 机械寿命: 最小100次循环
    - 额定电流: 1安培
    - 耐压强度: 最小500伏AC
    - 孔径尺寸:
    - 2毫米网格: 成品孔直径:0.7 mm,公差±0.09/-0.06 mm;钻孔直径:0.8 mm,公差±0.02 mm
    - 2.54毫米网格: 成品孔直径:1 mm,公差±0.09/-0.06 mm;钻孔直径:1.15 mm,公差±0.02 mm
    - 电镀类型:
    - 铜: 最低25微米
    - 锡: 5-15微米锡覆盖最低25微米铜
    - 金镍复合层: 0.05-0.2微米金覆盖2.5-5微米镍覆盖最低25微米铜

    3. 产品特点和优势


    - 高可靠性: 经过严格测试,满足各种严苛环境下的使用需求。
    - 多功能性: 适用于多种标准PCB布局,可轻松集成到不同类型的设备中。
    - 易于安装: 提供不同类型的插脚,适应不同的安装需求。
    - 优异的电气性能: 低接触电阻,确保信号传输质量。

    4. 应用案例和使用建议


    PCB Connectors Series 880 可用于消费电子如手机、平板电脑,工业自动化中的传感器连接,通信设备中的模块连接以及汽车电子中的控制单元连接等。建议在实际安装时注意保持正确的焊接温度和时间,以确保最佳性能。

    5. 兼容性和支持


    这些连接器支持标准PCB设计,可与其他制造商的产品兼容。制造商 PRECI-DIP SA 提供了详尽的技术文档和支持服务,确保用户能够快速解决问题并获得技术支持。

    6. 常见问题与解决方案


    - 问题: 焊接时出现虚焊现象。
    - 解决方案: 调整焊接温度和时间,确保按照J-STD-002A标准进行操作。
    - 问题: 连接器安装后出现松动。
    - 解决方案: 检查插孔尺寸是否符合要求,必要时重新安装。


    7. 总结和推荐


    综上所述,PCB Connectors Series 880 是一款高度可靠、多功能且易于安装的连接器,非常适合需要高质量电气连接的应用场景。对于需要在恶劣环境中工作的设备,它提供了极佳的选择。因此,强烈推荐这款产品。
    通过以上内容,我们详细介绍了 PCB Connectors Series 880 的各个方面,旨在帮助用户更好地了解和应用这一产品。

880-70-006-10-001101参数

参数
颜色 黑色
触头镀层 - 配接
类型 Header,Push-Pull
针脚数 6pin
排数 1
间距-配接 2mm
防护等级 -
触头镀层厚度 - 配接 -
额定电流 1A
长*宽*高 12mm(长度)*2mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

880-70-006-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

880-70-006-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 公插针 PRECI-DIP 880-70-006-10-001101 880-70-006-10-001101数据手册

880-70-006-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
