890-70-008-10-003101

厂牌: PRECI-DIP
产品描述: 接头 2.54mm 1 8pin 3A 金 黑色 通孔安装 20.32mm(长度)*2.54mm(高度)
供应商型号: UA-890-70-008-10-003101
供应商: 海外现货
标准整包数: 750

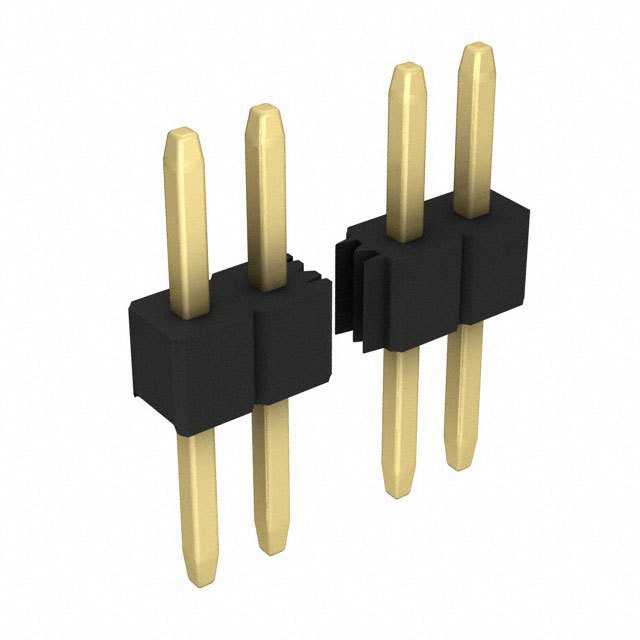

PRECI-DIP 矩形连接器 - 针座 - 公插针 890-70-008-10-003101

890-70-008-10-003101概述


    产品简介


    PCB连接器系列890
    PCB连接器系列890是用于印刷电路板(PCB)的单排插头,主要用于电子设备中提供稳定的电气连接。其主要功能是在各种应用场景中实现信号传输和电源供应。这些连接器广泛应用于消费电子、工业控制、通信设备以及医疗仪器等领域,确保设备能够可靠运行。

    技术参数


    - 针间距:2.54 mm
    - 引脚直径:0.635 mm
    - 绝缘材料:黑玻璃填充聚酯PA-GF30-FR,阻燃等级UL 94V-0
    - 接触材料:黄铜
    - 额定电流:3 A
    - 电气强度:最小值为1000 V RMS
    - 机械寿命:至少100次循环
    - 工作温度范围:-55 ℃到+125 ℃
    - 湿度范围:年均75%
    - 耐热稳态测试:125℃,持续16小时(符合IEC 60512-11-9.11i)
    - 耐湿热循环测试:25/55℃,90%-100%相对湿度,24小时一个周期(符合IEC 60512-11-12.11m)

    产品特点和优势


    PCB连接器系列890具有以下显著特点和优势:
    - 高强度:插头的夹持力达到40 N,确保在受到轴向力时不会产生位移。
    - 高可靠性:最小的电气寿命达到100次循环,确保长时间使用中的稳定性能。
    - 防火性能:UL 94V-0阻燃等级,满足安全标准要求。
    - 广泛的工作温度范围:能够在极端温度环境下保持良好的性能。
    - 高绝缘电阻:相邻触点之间的绝缘电阻最小值为10,000 MΩ,确保良好的电气隔离性能。

    应用案例和使用建议


    PCB连接器系列890在多个行业中有着广泛应用。例如,在通信设备中用于信号传输,在医疗仪器中作为电源供应接口,确保设备正常运行。为了优化性能和延长使用寿命,建议在安装过程中确保连接器和焊接孔之间的匹配度,避免过高的振动和冲击。

    兼容性和支持


    - 兼容性:该系列产品适用于多种类型的印刷电路板,并且有多种不同的连接针数选择。
    - 支持和服务:PRECIDIP SA提供全面的技术支持和售后服务,确保用户能够顺利使用产品并解决问题。

    常见问题与解决方案


    1. 问题:安装后连接不稳定
    - 解决方案:检查焊接孔尺寸是否符合要求,确保焊锡质量良好。
    2. 问题:长时间使用后性能下降
    - 解决方案:定期进行清洁和维护,确保触点干净无污物。
    3. 问题:高温环境下出现故障
    - 解决方案:确保周围环境温度不超过产品规定的最高工作温度,并采取散热措施。

    总结和推荐


    PCB连接器系列890是一款性能卓越、高度可靠的连接器,适用于各种复杂的工作环境。其强大的机械和电气性能使其在众多应用中表现出色。对于需要稳定可靠的连接解决方案的应用场合,我们强烈推荐使用这一系列的产品。

890-70-008-10-003101参数

参数
排数 1
触头镀层厚度 - 配接 -
间距-配接 2.54mm
额定电流 3A
类型 接头
针脚数 8pin
颜色 黑色
防护等级 -
触头镀层 - 配接
长*宽*高 20.32mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

890-70-008-10-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

890-70-008-10-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 针座 - 公插针 PRECI-DIP 890-70-008-10-003101 890-70-008-10-003101数据手册

890-70-008-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.3138 ¥ 2.6292
2250+ $ 0.285 ¥ 2.3883
6750+ $ 0.2213 ¥ 1.8541
22500+ $ 0.1925 ¥ 1.6132
67500+ $ 0.1763 ¥ 1.477
库存: 2286
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 1971.9
