TA223

产品分类: 通用示波器
厂牌: PICO TECHNOLOGY

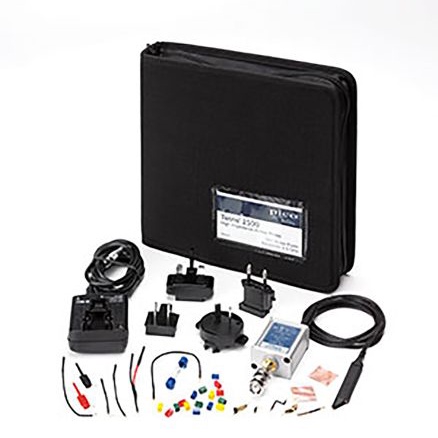

产品描述: Pico Technology 有源探头 示波器探头, 2.5GHz, SMA,BNC 适配器连接器, 20V
供应商型号: 8986785
供应商: 欧时
标准整包数: 1
PICO TECHNOLOGY 通用示波器 TA223

TA223概述

    TETRIS® High-Impedance Active Probes:技术手册



    1. 产品简介




    基本描述

    TETRIS® 高阻抗主动探针是一种用于测量电子电路信号的专业工具。其型号包括TA112(TETRIS® 1000)、TA222(TETRIS® 1500)和TA223(TETRIS® 2500)。这些探针的主要功能是高精度地测量各种频率范围内的信号,并通过其独特的设计实现对相邻引脚的接触,方便多点同时测量。

    应用领域

    TETRIS® 高阻抗主动探针广泛应用于各种电子设备的测试和调试过程中,如实验室研究、工业生产测试、医疗设备校准等。它尤其适用于需要高输入阻抗和宽频带的应用场合。


    2. 技术参数




    主要技术规格

    - 型号:TA112 (TETRIS® 1000),TA222 (TETRIS® 1500),TA223 (TETRIS® 2500)
    - 输入电阻:> 1 MΩ
    - 输入电容:0.9 pF (典型值)
    - 衰减比:10:1 ± 0.5%
    - 频率响应(-3 dB):
    - TETRIS 1000:1.0 GHz
    - TETRIS 1500:1.5 GHz
    - TETRIS 2500:2.5 GHz
    - 最大输入电压:取决于信号频率,具体见图表
    - 动态测量范围:最大输入电压对应的范围
    - 机械特性:
    - 重量(仅探头):96克
    - 电缆长度:1.3米


    3. 产品特点和优势




    独特功能和优势

    - 窄小的探头设计:能够轻松接触间距为2.54毫米(0.1英寸)的相邻引脚。
    - 高输入阻抗:TETRIS 探头具有1兆欧姆的输入电阻,适合各种频率范围的测量。
    - 低输入电容:0.9皮法(pF),保证了高精度测量。
    - 兼容性强:支持SMA和BNC连接器,可与任意配备50欧姆输入端的测量仪器配合使用。
    - 安全保护:具备过压保护功能,确保在规定的范围内不损坏设备。


    4. 应用案例和使用建议




    实际应用

    - 实验室研究:适用于信号源分析仪、频谱分析仪等设备,进行信号波形分析和测试。
    - 工业生产测试:可用于电子产品生产线上的质量检测,确保产品质量符合标准。

    使用建议

    - 在使用前,请确保测量仪器设置为50欧姆输入耦合模式。
    - 避免在存在危险电压的设备上使用探针。
    - 使用时需注意避免机械应力和电缆弯曲过度,以免影响测量精度。


    5. 兼容性和支持




    兼容性

    TETRIS® 高阻抗主动探针可与任意配备50欧姆输入端的测量仪器配合使用,包括信号源分析仪、频谱分析仪等。

    厂商支持

    - 保修政策:Pico Technology提供两年保修期,期间内对非人为损坏的产品免费维修或更换。
    - 技术支持:厂商及其授权服务商提供专业的维修和技术支持服务。


    6. 常见问题与解决方案




    常见问题

    1. 输入电压超出范围:应确保所测信号在探针的额定范围内。
    2. 设备故障:立即停止使用并联系售后服务。
    3. 机械损伤:避免电缆过度弯折和受力。

    解决方案

    - 输入电压超出范围:检查并确保所测信号符合探针的额定电压范围。
    - 设备故障:联系Pico Technology的售后服务部门进行维修。
    - 机械损伤:轻柔处理探头和电缆,避免受到机械应力。


    7. 总结和推荐




    综合评估

    TETRIS® 高阻抗主动探针凭借其高输入阻抗、宽频带测量能力和独特的设计,在多种电子设备测试和调试中表现出色。其广泛的适用性和优秀的兼容性使其成为市场上一款极具竞争力的产品。

    推荐

    鉴于其出色的性能和广泛的应用范围,强烈推荐用户在需要高精度测量和多功能测试的场合选用TETRIS® 高阻抗主动探针。
