TA047

产品分类: 通用示波器
厂牌: PICO TECHNOLOGY

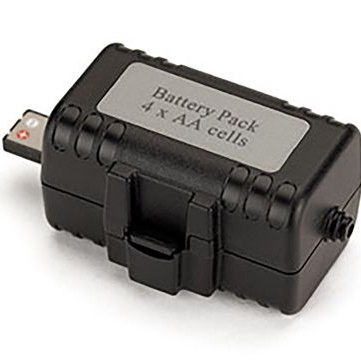

产品描述: Pico Technology 示波器电池, 适用于TA045 有源差分探头,TA058 有源差分探头
供应商型号: ET-1667356
供应商: 海外现货
标准整包数: 1
PICO TECHNOLOGY 通用示波器 TA047

TA047概述

    50 MHz ±700 V Differential Probe — User's Manual

    1. 产品简介


    50 MHz ±700 V 差分探头是一种用于扩展示波器测量能力的高级电子元器件。它能够使传统的示波器显示并测量参考到高共模电压的电路波形。这种探头适用于电力转换器、逆变器、电机速度控制器、开关模式电源供应等多种应用场合。

    2. 技术参数


    - 带宽:直流至50 MHz(-3 dB)
    - 衰减比:1:10
    - 精度:±1%
    - 上升时间:<7 ns
    - 输入阻抗:1.6 MΩ || 7 pF 每侧接地
    - 输入电压
    - 差分范围:±70 V(直流 + 峰值交流)或70 V RMS
    - 共模范围:±700 V(直流 + 峰值交流)或600 V RMS
    - 绝对最大电压(任一输入对地):±700 V(直流 + 峰值交流)或600 V RMS CAT I
    - 输出摆动(进入5 kΩ负载):±7 V
    - 偏移(典型):<±2 mV
    - 噪声(典型):0.7 mV RMS
    - 源阻抗(典型):50 Ω
    - 共模抑制比(典型):-95 dB @ 60 Hz;-60 dB @ 1 MHz
    - 工作温度范围:-10°C 至 +40°C
    - 存储温度范围:-30°C 至 +70°C
    - 工作湿度范围:25% 至 85% RH
    - 存储湿度范围:25% 至 85% RH
    - 电源要求
    - 选项1:电源适配器(6 V DC 90 mA 或 9 V DC 70 mA)
    - 选项2:可拆卸电池组(4节AA电池)
    - 选项3:电源线

    3. 产品特点和优势


    该探头具有多个独特的优势:
    - 高带宽和精度:确保精确的信号捕获和分析。
    - 宽广的输入电压范围:允许探头测量高达±700 V的直流和交流电压。
    - 低噪声:典型噪声为0.7 mV RMS,提高测量精度。
    - 内置保护电路:防止因错误接线导致的损坏。
    - 多种供电方式:支持电源适配器、电池和电源线,适用性广泛。

    4. 应用案例和使用建议


    - 应用案例:用于测量电力转换器、逆变器、电机速度控制器和开关模式电源供应等设备的电路波形。
    - 使用建议:
    - 连接前检查:在连接任何输入引脚之前,确保探头的输出引脚已接地。
    - 安全操作:不要在湿或潮湿条件下使用探头,不要在爆炸性环境中使用。
    - 连接正确:确保探头的安全接地以避免电击和火灾风险。
    - 维护清洁:使用软布轻轻擦拭探头,不要浸入水中或使用磨料清洁剂。

    5. 兼容性和支持


    - 兼容性:该探头兼容配备Lemo®或Probus®电源连接器的示波器。
    - 厂商支持:如有损坏或疑问,建议由合格的服务人员进行检查和维修。

    6. 常见问题与解决方案


    - 问题1:电源指示灯闪烁。
    - 解决方案:更换电池。
    - 问题2:信号显示不正常。
    - 解决方案:检查探头连接是否正确,重新接地。
    - 问题3:测量结果不稳定。
    - 解决方案:确保探头和测量仪器已正确接地,再次校准探头。

    7. 总结和推荐


    总结:该50 MHz ±700 V差分探头是一款功能强大且可靠的电子元器件,具备高精度和广泛的电压测量范围,适用于多种工业应用。其多重保护措施和易于维护的特点使其成为市场上极具竞争力的产品。
    推荐:强烈推荐给需要高精度和高稳定性的工程师和实验室技术人员。
