3000540

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UK5-HESILED24N,保险丝接线端子,菲尼克斯 保险丝接线端子, UK 5-HESILED 24 N系列, 单层, 黑色, 螺钉拧紧端接, 6.3A
供应商型号: 3000540
供应商: 国内现货
标准整包数: 31

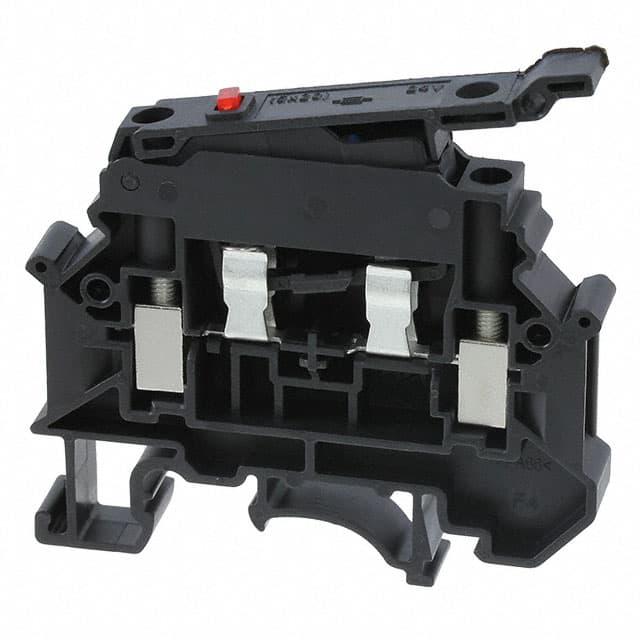

PHOENIX CONTACT 接线座- Din 轨道/通道 3000540

3000540概述

    UK 5-HESILED 24 N 熔断式终端块技术手册分析

    产品简介


    UK 5-HESILED 24 N 是一款专为工业控制和配电系统设计的模块化熔断式终端块。它结合了可靠的熔断保护和便捷的连接方式,广泛应用于电力分配、仪器仪表控制、电机保护等领域。其核心功能在于提供电路保护,同时通过快速接线方式简化安装过程,提升系统可靠性。
    主要功能:
    - 熔断保护:内置保险丝,可承受额定电流6.3A,并有效防止过载和短路损害。
    - 快速连接:采用螺钉端子设计,方便导线的连接与拆卸。
    - 模块化设计:支持多种安装方式,适应不同的导轨环境。
    应用领域:
    - 工业控制面板
    - 电力配电柜
    - 变频器和逆变器保护
    - 测量和监控设备

    技术参数


    | 参数 | 描述 |

    | 位置数 | 1个位置 |
    | 连接方式 | 螺钉连接 |
    | 导线横截面积(实心) | 0.2mm² 至 6mm² |
    | 导线横截面积(柔性) | 0.2mm² 至 4mm² |
    | AWG范围 | 24至10 |
    | 额定电流 | 6.3A |
    | 额定电压 | 500V |
    | 宽度 | 8.2mm |
    | 高度(安装方式) | NS 35/7.5: 50mm, NS 35/15: 57.6mm, NS 32: 55mm |
    | 绝缘材料 | PA(聚酰胺),阻燃等级UL 94 V0 |
    | 最大功率耗散 | 1.6W(单列排布时过载情况下) |

    产品特点和优势


    1. 高安全性:采用G/5x20玻璃管保险丝,响应速度快,可靠性强。
    2. 便捷性:螺钉连接方式简单易用,减少接线时间。
    3. 模块化设计:支持串联使用,可根据需要灵活扩展。
    4. 环境适应性强:符合污染等级3、过电压类别III的标准要求,可在恶劣环境下长期运行。
    5. 耐用性:外壳材料选用高性能PA,耐高温且阻燃。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制柜中,UK 5-HESILED 24 N 可用于保护重要负载电路,如PLC输入输出模块。
    - 在变频器系统中,可作为过流保护装置,确保系统稳定运行。
    使用建议:
    1. 合理选择保险丝:根据负载电流需求,选用合适的保险丝以避免误动作。
    2. 注意导线尺寸匹配:连接导线的横截面积必须符合技术规范,否则可能影响安全性和可靠性。
    3. 保持环境清洁:定期清理积尘,防止因灰尘导致接触不良。

    兼容性和支持


    - 兼容性:UK 5-HESILED 24 N 支持NS 35/7.5、NS 35/15和NS 32标准导轨安装,与多款熔断式终端块可互换使用。
    - 认证和支持:该产品已获得UL、cUL、EAC、cULus等多项国际认证,并提供完善的售后服务和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁触发 | 检查负载是否超过额定值,调整或更换合适的熔断器。 |
    | 连接松动 | 检查螺钉是否拧紧至规定扭矩(0.6-0.8Nm)。 |
    | 导线接入后接触不良 | 确保导线剥线长度适中(约8mm),重新连接。 |

    总结和推荐


    综合评估:
    UK 5-HESILED 24 N 是一款高效、可靠且实用的熔断式终端块,适用于各种工业场景。其独特的模块化设计和高标准的安全性能使其在市场上具备较强竞争力。
    推荐理由:
    - 适用性强:适用于多种工业设备和环境。
    - 安全性高:熔断保护机制有效保障系统安全。
    - 操作简便:安装与维护简单快捷。
    结论:强烈推荐此产品用于需要过流保护的工业项目中。无论是性能还是性价比,UK 5-HESILED 24 N 都表现出色,是值得信赖的选择。

3000540参数

参数
长*宽*高 58mm(长度)*8.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3000540厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3000540数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3000540 3000540数据手册
