3118012

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UK-SI,保险丝接线端子,菲尼克斯 保险丝接线端子, UK-SI系列
供应商型号: 3118012
供应商: 云汉优选
标准整包数: 50

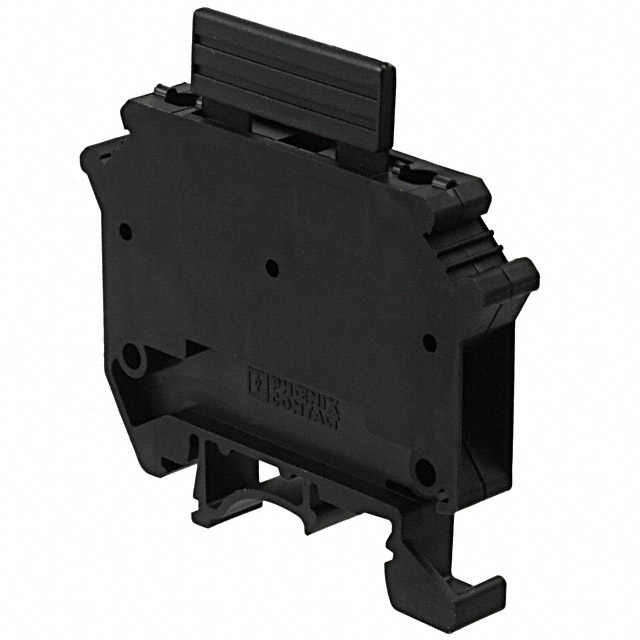

PHOENIX CONTACT 接线座- Din 轨道/通道 3118012

3118012概述

    # PHOENIX CONTACT 熔断端子块技术手册

    产品简介


    PHOENIX CONTACT 的熔断端子块(型号:3118012)是一款专为熔丝插入设计的端子块,适用于直径为5x20mm和5x25mm的熔丝。该端子块支持的导线截面范围为0.2至4平方毫米,宽度为8.2毫米,颜色为黑色。这种端子块广泛应用于配电系统、工业自动化设备、机械设备以及其他需要过流保护的应用场合。

    技术参数


    - 外形尺寸
    - 宽度:8.2毫米
    - 长度:59.5毫米
    - 高度:NS 35/7.5时为58毫米;NS 35/15时为65.5毫米;NS 32时为63毫米
    - 连接参数
    - 接线方式:螺丝接线
    - 剥线长度:9毫米
    - 内径测量:A4
    - 螺丝规格:M3
    - 最小紧固扭矩:0.6牛米
    - 最大紧固扭矩:0.8牛米
    - 电气参数
    - 熔丝类型:玻璃管式
    - 额定浪涌电压:4千伏
    - 污染等级:3级
    - 浪涌电压类别:III类
    - 绝缘材料组:I类
    - 认证标准:IEC 60947-7-3
    - 额定电流:6.3安培
    - 额定电压:400伏(作为熔断端子块)
    - 导线截面积:
    - 固体最小:0.2平方毫米
    - 固体最大:4平方毫米
    - 多股最小:0.2平方毫米
    - 多股最大:4平方毫米
    - 认证和批准
    - 认证:CSA、CUL、GOST、UL
    - CSA 认证:
    - 额定电压:250伏
    - 额定电流:10安培
    - 导线规格:24-14号
    - CUL 认证:
    - 额定电压:300伏
    - 额定电流:10安培
    - 导线规格:28-12号
    - UL 认证:
    - 额定电压:300伏
    - 额定电流:10安培
    - 导线规格:28-12号

    产品特点和优势


    这款熔断端子块采用PA材料,具有优异的绝缘性能和阻燃特性(符合UL 94 V0)。它的紧凑设计使其可以高效地安装在标准DIN导轨上,便于维护和更换。该产品通过多种认证,确保了其在全球范围内的适用性和可靠性。其独特的设计可以支持不同类型的导线连接,并且在高污染等级环境下依然保持稳定的工作状态。

    应用案例和使用建议


    应用案例
    该熔断端子块常用于工业控制柜、电机保护装置、电源分配单元等场合。例如,在电力系统中,它可以保护负载免受短路和过载造成的损害。
    使用建议
    - 安全防护:在进行任何操作之前,确保电路已断电并处于安全状态。
    - 正确连接:严格按照制造商提供的接线图进行连接,以确保安全可靠的操作。
    - 维护保养:定期检查端子块的紧固状态,确保所有连接处无松动,防止由于接触不良导致的发热和损坏。

    兼容性和支持


    该产品可以与各种标准DIN导轨兼容,方便安装和维护。此外,PHOENIX CONTACT 提供了详细的技术文档和客户支持,以帮助用户更好地理解和使用该产品。对于任何有关产品安装、调试和维护的问题,用户可以联系制造商获取及时的帮助。

    常见问题与解决方案


    问题1:端子块连接不稳定
    解决方案:检查所有连接点的螺丝是否已经按照制造商规定的扭矩拧紧。
    问题2:设备无法正常运行
    解决方案:确认电路连接无误,检查是否有其他元件出现故障,必要时进行更换。
    问题3:端子块表面磨损严重
    解决方案:建议更换新的端子块,以避免因接触不良导致的电气故障。

    总结和推荐


    综上所述,PHOENIX CONTACT 的熔断端子块(型号:3118012)是一款高性能、可靠的产品,适用于各种工业和商业应用。其坚固的设计、广泛的适用范围和多样的认证使其在市场上具有很强的竞争优势。强烈推荐给需要在配电系统中实现有效过流保护的应用场合。

    以上是根据PHOENIX CONTACT 熔断端子块技术手册编写的详细产品介绍和技术分析,希望对您有所帮助。

3118012参数

参数
长*宽*高 59.5mm*8.2mm*65.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3118012厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3118012数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3118012 3118012数据手册

3118012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 39.44
库存: 50
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1972
