1420055

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 重载连接器外壳, HC系列, 套管壳体
供应商型号: 2072139
供应商: 海外现货
标准整包数: 1

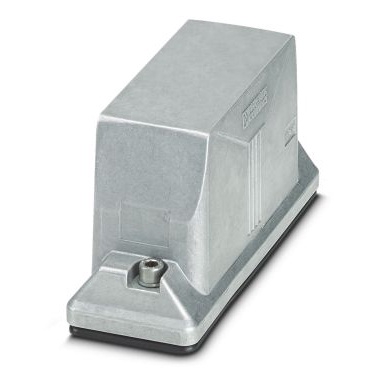

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1420055

1420055概述

    # 高质量电子元器件产品技术手册

    产品简介

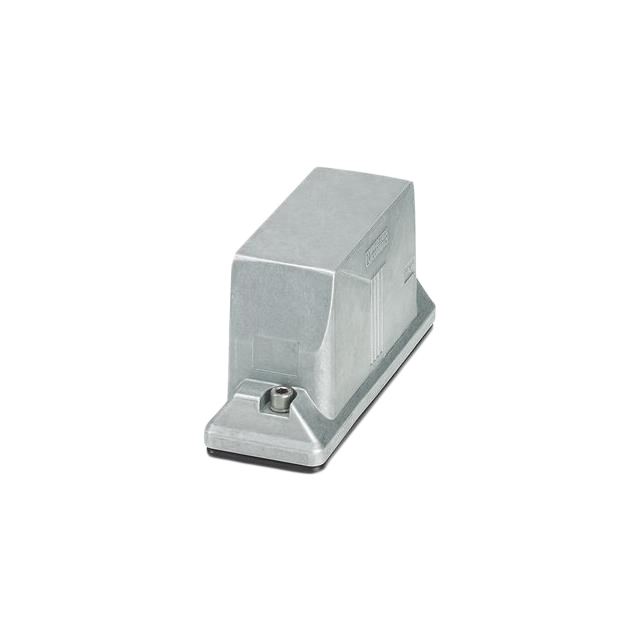

    本手册介绍的是适用于Offshore/EMC环境的B24型号防护外壳(型号:HC-ADV-B24-HLWH-BLANK-ELC-AL)。该外壳具有抗盐水腐蚀的特点,特别适合于海洋和海上作业环境。B24外壳是HEAVYCON ADVANCE系列的一部分,主要应用于电力传输系统、自动化控制设备以及通信设施等高要求场合。

    技术参数


    基本信息
    - 型号:HC-ADV-B24-HLWH-BLANK-ELC-AL
    - 商品编号:1420055
    - 净重:320克
    - 毛重:332.4克
    - 原产国:中国
    尺寸和重量
    - 高度:74毫米
    - 长度:152毫米
    - 宽度:57毫米
    - 安装切口宽度:35毫米
    - 安装切口长度:112毫米
    材料
    - 壳体材料:压铸铝,具有抗盐水腐蚀能力
    - 密封材料:NBR,具有导电性
    - 锁扣材料:不锈钢
    环境条件
    - 防护等级:IP66, IP68 (0.2 bar/24 h), IP69 (ISO 20653:2013-02)
    - 环境温度范围:-40°C至125°C
    - 冲击强度:IK09
    连接和固定
    - 紧固螺钉:M6(头部:5毫米内六角螺丝)
    - 锁定类型:螺丝锁定
    - 电缆出口:可变
    - 安装方式:通过面板安装,需要两个面板安装法兰与金属安装面板充分接触,以确保保护导线连接即使插头角度偏移时也能正常工作

    产品特点和优势


    该B24型号防护外壳的独特之处在于其抗盐水腐蚀能力和高防护等级,使其能够在极端环境中稳定工作。此外,该外壳还具备多种认证,包括DNV、cULus等国际认证,确保其在全球范围内广泛适用。这些特点使得该产品在市场上具备较强的竞争力。

    应用案例和使用建议


    应用案例
    - 电力传输系统:该外壳被用于户外高压电力传输系统的终端防护。
    - 自动化控制设备:广泛应用于工业自动化控制系统,保护关键组件不受恶劣环境影响。
    - 通信设施:适用于海底通信网络,确保信号传输的稳定性。
    使用建议
    - 在安装过程中,务必确保两个面板安装法兰与金属安装面板充分接触,以保证保护导线连接的可靠性。
    - 定期检查电缆出口是否有异物进入,确保接口密封良好。
    - 在极端环境下工作时,应定期进行维护和保养,以延长使用寿命。

    兼容性和支持


    该产品与HEAVYCON ADVANCE系列的其他配件相兼容,如面板安装法兰、保护盖和螺丝刀等。制造商提供详细的安装指导和技术支持服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    常见问题
    1. 产品防护等级不明确:产品防护等级具体为IP66、IP68和IP69。
    2. 电缆出口无法调节:该外壳设计允许电缆出口位置可调。
    3. 安装法兰损坏:如果出现安装法兰损坏的情况,可以通过替换相应的安装套件来修复。
    解决方案
    - 如有防护等级相关的疑问,可参阅手册中的详细描述。
    - 对于电缆出口位置调整问题,可通过改变外壳的安装方向来实现。
    - 若安装法兰损坏,应购买并更换新的安装法兰套件。

    总结和推荐


    综上所述,B24型号防护外壳凭借其卓越的防护性能、广泛的应用范围以及良好的市场口碑,成为在Offshore/EMC环境下的理想选择。建议在面对复杂环境需求时优先考虑此产品,以确保电力传输系统和自动化设备的稳定运行。

1420055参数

参数
长*宽*高 152mm*57mm*74mm
应用等级 工业级
包装方式 散装

1420055厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1420055数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1420055 1420055数据手册

1420055封装设计

查看详情并下载
Symbol
Footprint
3D Model
