1411455

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-EVO-B10-HLFD-EL-AL,外壳,菲尼克斯 重载连接器外壳, HC-EVO-B10-HLFD-EL-AL系列, 壳体
供应商型号: 651-1411455
供应商: Mouser
标准整包数: 1

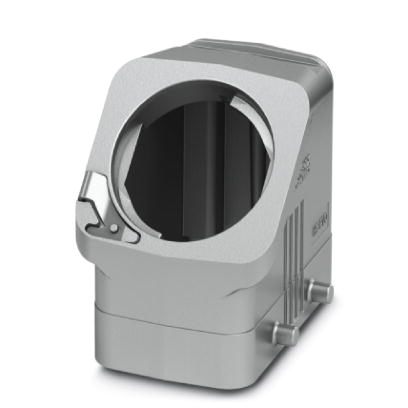

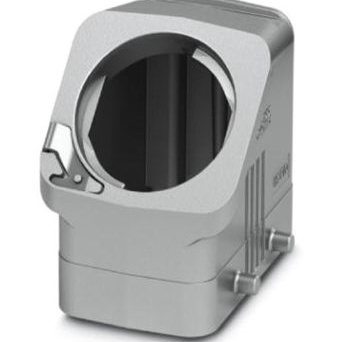

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1411455

1411455概述

    # HEAVYCON EVO 法兰式外壳技术手册

    产品简介


    HEAVYCON EVO 法兰式外壳是专为工业应用设计的一款高品质的连接解决方案。此款外壳产品适用于多种环境下的连接需求,具备出色的抗干扰能力,能够在严苛的工作环境中保持稳定的性能。其核心特点在于灵活的电缆出线方向选择(水平或垂直),以及与不同规格电缆的良好兼容性。主要用于各种设备间的接口连接,广泛应用于自动化控制系统、工业设备、通信设施等领域。

    技术参数


    尺寸
    - 高度:64 mm
    - 宽度:44 mm
    - 长度:73 mm
    环境条件
    - 外壳保护等级(IP):IP66, IP67
    - 外壳保护等级(NEMA):4 (UL 50e), 4X (UL 50e), 12 (UL 50e)
    - 工作环境温度范围:-40°C 至 125°C
    电气特性
    - 连接方式:双锁扣,EVO螺钉连接
    - 适用插芯:HC-B10、BB18、DD24、M、K8/24
    - 电缆出线方向:直头,水平
    - 电缆密封:电磁兼容型,包括不同尺寸的金属及非金属密封圈
    认证
    - GL认证
    - UL认证
    - cUL认证
    - EAC认证
    - cULus认证

    产品特点和优势


    - 灵活的电缆出线方向:可根据具体安装需要选择水平或垂直出线,适应多样化的应用场合。
    - 高防护等级:具备卓越的防水和防尘能力,满足户外和工业现场的需求。
    - 出色的温度适应性:可在极端温度条件下正常工作,保证系统的稳定运行。
    - 多规格兼容:多种规格的电缆密封件可供选择,确保连接的可靠性与安全性。
    - 电磁兼容性强:支持各类电磁兼容性测试,适用于对电磁环境有较高要求的应用场景。

    应用案例和使用建议


    应用案例
    在自动化控制系统中,该外壳常用于连接传感器、执行器以及其他控制单元。其灵活的电缆出线方向使得设备的布局更加紧凑合理,降低了布线难度和成本。同时,在严苛的工业环境下,其优秀的防护能力和温度适应性得到了充分验证。
    使用建议
    - 在选择电缆密封件时,需根据实际电缆直径选择合适的型号,以确保最佳密封效果。
    - 为避免干扰,建议将本产品与同样具有优良电磁兼容性的设备一起使用。
    - 定期检查电缆密封状态,必要时更换损坏部件,确保长期稳定运行。

    兼容性和支持


    HEAVYCON EVO 法兰式外壳与多种规格的电缆及其插芯兼容。供应商提供了丰富的附件支持,包括不同尺寸的电缆密封件和保护盖等,确保安装简便且稳固可靠。同时,厂家提供详尽的技术文档和专业咨询支持,帮助用户解决实际使用过程中遇到的问题。

    常见问题与解决方案


    问题1:如何正确安装电缆密封?
    解决方案:按照产品说明书指引,首先选择合适规格的电缆密封件,然后按照正确的顺序和方法进行安装,确保密封效果。
    问题2:在高温环境下使用时需要注意什么?
    解决方案:尽管产品具有广泛的温度适应范围,但在极端高温下长时间工作可能会影响其性能。建议在选型时考虑实际工作温度,并采取适当的散热措施。

    总结和推荐


    综上所述,HEAVYCON EVO 法兰式外壳凭借其灵活性、可靠性以及良好的兼容性,在多种工业应用场景中展现出强大的竞争优势。其高防护等级、优异的电磁兼容性和广泛的温度适应范围使其成为众多行业用户的理想选择。对于需要在严苛环境下稳定工作的应用场合,我们强烈推荐使用该产品。

1411455参数

参数
长*宽*高 73mm*44mm*64mm
安装方式 底座安装
零件状态 在售

1411455厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1411455数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1411455 1411455数据手册

1411455封装设计

查看详情并下载
Symbol
Footprint
3D Model
