1411884

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-HPR-B16-HHWH-1STM40-EM-BK,外壳,菲尼克斯 重载连接器外壳, HC-HPR-B16-HHWH-1STM40-EM-BK系列, 壳体
供应商型号: 1411884-ND
供应商: Digi-Key
标准整包数: 1

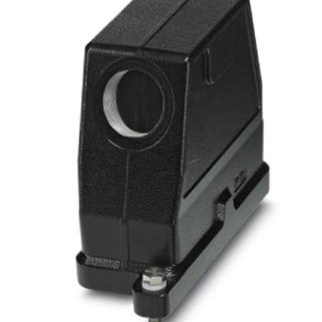

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1411884

1411884概述


    产品简介


    HC-HPR-B16-HHWH-1STM40-EM-BK 缘边套管型外壳
    HC-HPR-B16-HHWH-1STM40-EM-BK 是一款由菲尼克斯电气(Phoenix Contact)制造的特殊缘边套管型外壳,广泛应用于铁路行业和其他需要增强电磁兼容性和环境防护的应用场景。该外壳主要用于固定接触件和电缆,确保它们在极端环境下的稳定运行。它的主要功能包括为接触件提供保护和支撑,并通过坚固的设计来抵御振动和冲击。

    技术参数


    - 尺寸:高 110.5 mm,宽 59.2 mm,长 166.2 mm。
    - 保护等级:IP66,IP68(0.5 bar / 24 小时),IP69K(ISO 20653:2013-02)。
    - 工作温度范围:-40°C 至 125°C。
    - 材料:外壳采用铝压铸材料,表面粉末涂层,黑色。
    - 连接类型:无螺纹连接,1x M40。
    - 锁定方式:侧向安装,螺丝锁紧。
    - 认证:符合 EAC 和 DNV GL 认证标准。
    - 包装单元:单个装,GTIN 4046356944526。

    产品特点和优势


    - 增强的防护能力:具备 IP66、IP68 和 IP69K 保护等级,能够应对各种恶劣环境。
    - 电磁兼容性:符合 IEC 61373/EN 50155 标准,适合铁路运输中的复杂电磁环境。
    - 机械稳定性:通过 IEC 61373/EN 50155 标准测试,类别 1,级别 1B,适用于剧烈振动和冲击环境。
    - 环保材料:符合中国 RoHS 标准,环境友好使用期为 50 年。

    应用案例和使用建议


    应用案例
    这款缘边套管型外壳常用于铁路车辆的信号系统、控制装置以及其他需要高强度防护和稳定连接的应用。例如,在机车通信设备的安装中,这种外壳可以确保信号传输的可靠性,防止因环境因素导致的数据丢失或错误。
    使用建议
    - 在安装前检查外壳的完整性和防护等级,确保符合项目需求。
    - 按照安装说明使用 M6 锁紧螺丝,保证足够的扭矩(4 Nm)以确保稳固安装。
    - 定期检查和清洁外壳,保持其防护等级不受损害。

    兼容性和支持


    - 兼容性:适用于接触件型号 HC-B16、BB32、BBB40、D40、DD72、HS6、M 和 K。
    - 支持和服务:菲尼克斯电气提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:如何正确安装外壳?
    解答:请严格按照说明书中的步骤进行安装,确保螺丝锁紧扭矩达到 4 Nm。
    2. 问题:外壳的保护等级是多少?
    解答:该外壳具有 IP66、IP68 和 IP69K 的保护等级,适合各种极端环境。
    3. 问题:外壳是否通过了相关的认证?
    解答:是的,该外壳已通过 EAC 和 DNV GL 认证,符合相关标准。

    总结和推荐


    总体而言,HC-HPR-B16-HHWH-1STM40-EM-BK 是一款专为严苛环境设计的高质量缘边套管型外壳。其卓越的防护能力和稳定的机械性能使其成为铁路行业及其他类似应用的理想选择。强烈推荐给那些需要高可靠性和长期耐用性的工程设计。

1411884参数

参数
长*宽*高 165mm*58mm*110.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1411884厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1411884数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1411884 1411884数据手册
