1404225

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-ADV-B06-HHWH-1TGM25-PL,外壳,菲尼克斯 重载连接器外壳, HC系列, 套管壳体
供应商型号: 2249766
供应商: 海外现货
标准整包数: 1

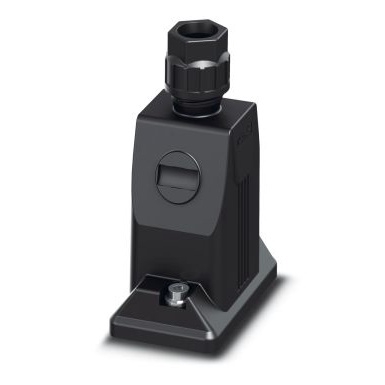

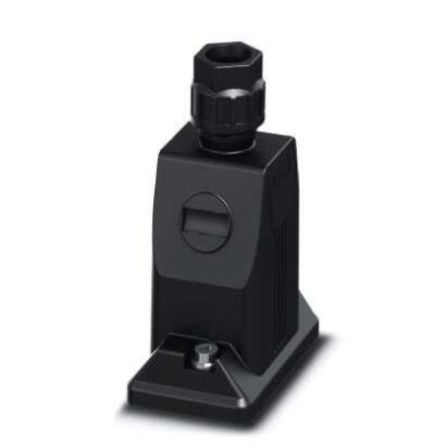

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1404225

1404225概述

    重型工业连接器:HC-ADV-B06-HHWH-1TGM25-PL

    产品简介


    HC-ADV-B06-HHWH-1TGM25-PL 是一款来自Phoenix Contact的重型连接器组件。这种连接器设计用于各种恶劣环境下的工业应用,具有集成式螺纹连接、低重量和高度耐腐蚀性等特点。主要适用于需要高可靠性和稳定性的场合,如工业自动化系统、铁路运输系统、机器人技术和可再生能源装置。

    技术参数


    - 物理尺寸:
    - 高度:95 mm
    - 宽度:57 mm
    - 长度:92 mm
    - 外部电缆直径:9 mm ... 17 mm
    - 装配切口长度:52 mm
    - 装配切口宽度:35 mm
    - 环境温度范围(操作):-40°C ... 100°C
    - 材料与构造:
    - 材料:聚酰胺塑料
    - 密封材料:丁腈橡胶 (NBR)
    - 锁紧螺丝材质:优质钢
    - 级别阻燃性:UL 94 V0
    - 紧固螺丝:M6(内六角头)
    - 环境防护等级:
    - IP65
    - IP67
    - 其他特性:
    - 单电缆出口
    - 直接电缆出口
    - 螺纹类型:1x M25

    产品特点和优势


    - 集成螺纹连接:方便快速安装,提高了工作效率。
    - 低成本:采用塑料材质,相比金属版本成本更低。
    - 无需面板安装基座:可以直接安装,增加了使用的灵活性。
    - 标签选项:通过9 x 20 mm标记标签进行标识,易于识别。
    - 防冷凝:降低凝结风险,延长使用寿命。
    - 完全防腐蚀:所有接触面均由金属框架保护。
    - 电容式接地:即使角度连接也保持良好的电气连续性。
    - 符合环保标准:无卤素材料,更加环保。
    - 抗冲击性:达到IK 08标准,适合严苛环境。

    应用案例和使用建议


    HC-ADV-B06-HHWH-1TGM25-PL 在多种场景中均有广泛应用,如工业自动化设备、风力发电系统和机器人技术。对于需要在恶劣环境中长期运行的项目,这种连接器是理想选择。在实际使用中,可以考虑结合其他配件如安装法兰来增强稳定性。此外,在布线过程中确保正确固定螺纹连接,以防止松动导致的信号干扰或损坏。

    兼容性和支持


    HC-ADV-B06-HHWH-1TGM25-PL 与HEAVYCON-ADVANCE系列中的其他组件兼容,能够与其他相关设备和工具一起使用。制造商提供了详细的安装指南和技术支持文档,帮助用户更好地理解和使用该产品。例如,提供专用的安装螺丝和螺丝刀工具,便于装配和维护。

    常见问题与解决方案


    - 问题:螺纹连接如何紧固?
    - 解决方案:使用扭矩为3 Nm的M6锁定螺丝,并采用5 mm的内六角扳手。注意不要过度拧紧,以免损坏部件。
    - 问题:如何正确放置标记标签?
    - 解决方案:确保标记标签平整贴合于连接器上,避免松动或脱落。标签的位置应当便于查看且不妨碍安装。
    - 问题:如果发现密封材料受损怎么办?
    - 解决方案:更换新的密封材料,确保所有连接处紧密密封,防止水分和其他杂质进入内部造成损坏。

    总结和推荐


    HC-ADV-B06-HHWH-1TGM25-PL 是一款集多种优势于一体的高性能工业连接器。它不仅具备出色的物理特性和耐用性,还具有经济实惠的价格和广泛的应用场景。对于需要可靠连接解决方案的工业项目来说,这是一个值得信赖的选择。无论是新项目的开发还是现有系统的升级,HC-ADV-B06-HHWH-1TGM25-PL 都是一个值得推荐的产品。

1404225参数

参数
长*宽*高 92mm*57mm*131mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

1404225厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1404225数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1404225 1404225数据手册

1404225封装设计

查看详情并下载
Symbol
Footprint
3D Model
