1412569

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,HC-STA-B06-HHFS-1TTP29-EL-AL,外壳,菲尼克斯 重载连接器外壳, HC系列, 电源连接器壳体
供应商型号: 651-1412569
供应商: Mouser
标准整包数: 1

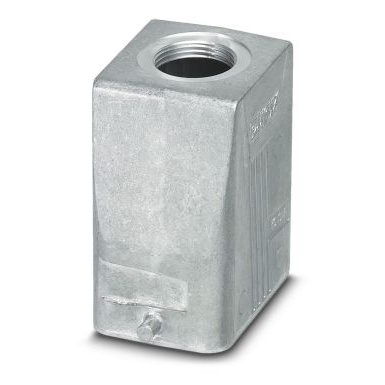

PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 1412569

1412569概述

    # Phoenix Contact HC-STA-B06-HHFS-1TTP29-EL-AL 产品技术手册

    产品简介


    Phoenix Contact 的 HC-STA-B06-HHFS-1TTP29-EL-AL 是一款高端铝制套管式接线外壳,专为工业应用设计,适合高电磁干扰环境下使用。该产品主要适用于需要强大屏蔽效果和高性能连接的场景,例如自动化控制设备、轨道交通系统及海洋工程设备。
    产品类型
    - 套管式接线外壳(Sleeve Housing)

    主要功能
    - 提供卓越的电磁屏蔽性能
    - 支持单锁定插销结构,稳固耐用
    - 高防护等级,适合严苛工作环境
    应用领域
    - 工业自动化设备
    - 海洋工程
    - 轨道交通
    - 军事及国防设施

    技术参数


    | 参数名称 | 技术规格 |

    | 外形尺寸 | 高度:72 mm,宽度:44 mm,长度:60 mm |
    | 材质 | 铝合金,耐盐水腐蚀 |
    | 保护等级(IP) | IP66,IP67,IP69K(符合ISO 20653:2013-02) |
    | 温度范围 | 操作温度:-40°C 至 +125°C |
    | 电缆出口方向 | 直出(Straight) |
    | 电缆连接口 | 1x Pg29 |
    | 重量 | 未提供具体数值 |

    产品特点和优势


    1. 卓越的电磁屏蔽性能
    - 具备出色的抗电磁干扰能力,确保信号传输的稳定性。

    2. 耐用的铝制结构
    - 采用高精度压铸铝合金制成,轻量化的同时保证强度与耐腐蚀性。
    3. 广泛的工作环境适应性
    - 可承受极端温差(-40°C 至 +125°C),适用于多种复杂工况。
    4. 便捷安装与维护
    - 单锁定插销设计便于快速安装与拆卸,同时减少维护成本。
    5. 行业认证
    - 符合多项国际标准,包括ISO 20653:2013-02 和 NEMA 4、4X、12。

    应用案例和使用建议


    应用案例
    1. 轨道交通信号控制柜
    - 在列车信号系统中,此外壳可保护敏感的信号模块免受外界电磁干扰的影响。

    2. 海洋工程监测设备
    - 用于深海钻井平台上的传感器接线盒,确保长期稳定运行。
    3. 智能工厂自动化设备
    - 作为PLC控制器的外部接线接口,提升设备整体可靠性。
    使用建议
    - 定期检查接线端子是否有松动或老化现象。
    - 在极端湿度或盐雾环境中,建议搭配防潮垫圈以增强密封效果。
    - 若需更高防护等级,可选配带护罩的产品型号。

    兼容性和支持


    兼容性
    - 与 HC-B6、BB10、DD24、M 系列的触点插入件完全兼容。
    - 可选配多种电缆密封件(如 G-INS-PG29-M68N-NNES-S),满足不同应用需求。
    厂商支持
    - 出厂附带详细的用户文档和技术支持服务。
    - 提供长达五年的质量保证计划。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 外壳表面出现腐蚀迹象 | 使用耐腐蚀涂层处理 |
    | 电缆入口密封不良 | 更换密封圈并重新紧固 |
    | 设备无法正常通信 | 检查内部接线是否正确,确保屏蔽层良好接地 |

    总结和推荐


    综合评估
    HC-STA-B06-HHFS-1TTP29-EL-AL 是一款高性能的工业级接线外壳,具备优秀的电磁屏蔽能力和广泛的环境适应性。其坚固的铝制结构、高防护等级和便捷安装设计使其成为工业自动化领域的理想选择。
    推荐结论
    - 推荐使用:对于需要高可靠性的工业项目,尤其是涉及电磁干扰的场合,此产品是首选方案。
    - 适用人群:适用于设备制造商、系统集成商及维护工程师。
    通过上述分析可以看出,HC-STA-B06-HHFS-1TTP29-EL-AL 不仅满足了当前市场对高品质电子元器件的需求,还展现了极高的性价比和市场竞争力。

1412569参数

参数
长*宽*高 60mm*44mm*72mm
安装方式 底座安装
零件状态 在售
包装方式 散装

1412569厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1412569数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 外壳/盖罩/基底 PHOENIX CONTACT 1412569 1412569数据手册
