3244471

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 元件接线排, PTIO 1系列, 灰色, 推入式端接, 13.5A
供应商型号: 651-3244471
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 3244471

3244471概述


    产品简介

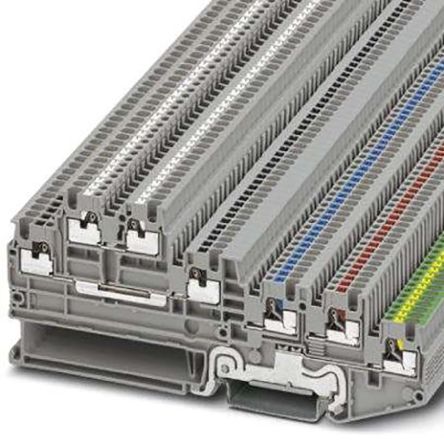

    本文将介绍一款名为PTIO 1,5/S/5-PE/U-BK/O-WH的终端块。这种传感器/执行器终端块主要用于连接导线,通过简单、无工具的方式实现可靠连接。其设计符合IEC 60947-7-1标准,并广泛应用于需要紧凑设计的工业自动化和控制系统中。

    技术参数


    - 产品类型:传感器/执行器终端块
    - 连接数:7个
    - 行数:5行
    - 过电压类别:III类
    - 额定冲击电压:4 kV
    - 最大功耗(标称条件下):0.56 W
    - 额定电流:13.5 A
    - 额定电压:250 V
    - 标称截面积:1.5 mm²
    - 适用导线截面积(刚性):0.14 mm² - 1.5 mm²
    - 适用导线截面积(柔性,无塑料套管):0.14 mm² - 1.5 mm²
    - 适用导线截面积(柔性,有塑料套管):0.14 mm² - 1 mm²
    - 连接深度:8 mm ... 10 mm
    - 安装方式:NS 35/7.5, NS 35/15
    - 颜色:灰色
    - 尺寸(宽×高×深):3.5 mm × 121.65 mm × 44.6 mm(NS 35/7.5)
    - 重量(含包装):15.58 g
    - 材质:PA(聚酰胺),阻燃等级为UL 94 V0

    产品特点和优势


    1. 易用性:采用Push-in连接方式,无需工具即可快速安装导线,适用于刚性和柔性导线,支持带有或不带塑料套管的导线。
    2. 可靠性:过电压类别为III,额定冲击电压达到4 kV,确保在各种恶劣环境下仍能稳定工作。
    3. 适应性强:可在-60 °C至110 °C的温度范围内工作,湿度范围为20%至90%,适用于多种严苛的工作环境。
    4. 安全认证:已获得UL、CSA、EAC等多种国际认证,符合各国安全标准。
    5. 安装便捷:可根据不同的安装需求选择不同类型的DIN轨,例如NS 35/7.5或NS 35/15。

    应用案例和使用建议


    该终端块可广泛应用于工业自动化系统中,例如生产线控制、机器监测和远程控制系统。为了确保最佳性能,建议使用具有适当保护的刚性或柔性导线,特别是对于带有塑料套管的导线,应选用符合要求的专用工具进行压接。
    使用建议:
    - 导线选择:根据实际情况选择刚性或柔性导线,对于带有塑料套管的导线,建议使用带有塑料套管的导线。
    - 环境条件:注意工作环境的温度和湿度,确保不超过规定的范围。
    - 测试与检查:定期检查连接点,确保没有松动现象。

    兼容性和支持


    该产品与其他电气设备具有良好的兼容性,可以与标准DIN轨系统无缝集成。厂商提供了详尽的技术文档和售后服务支持,包括用户手册、安装指南和技术支持热线。

    常见问题与解决方案


    问题1:导线压接后接触不良
    解决方案:检查导线是否正确插入,确保压接到位。如果导线为柔性导线且有塑料套管,建议使用AI-S 1-8 TQ型号的压接套管。
    问题2:连接件容易松动
    解决方案:重新检查安装是否牢固,确保按照手册中的指示正确安装。如有必要,使用合适的工具对连接部位进行加固。
    问题3:工作时温度异常升高
    解决方案:检查环境温度和湿度是否超出规定范围。确认导线规格符合要求,避免负载电流过大。

    总结和推荐


    综上所述,PTIO 1,5/S/5-PE/U-BK/O-WH终端块是一款高度可靠、易于使用的电子元器件,特别适用于工业自动化领域。其具备优秀的性能和广泛的适用范围,能够满足各种复杂环境下的需求。如果您正在寻找一个稳定、可靠的终端块解决方案,这款产品是一个理想的选择。我们强烈推荐此款产品用于您的项目中。

3244471参数

参数
包装方式 散装

3244471厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3244471数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3244471 3244471数据手册
