首页  >  产品百科  >  3214326

3214326

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,悬臂式分断接线端子,UT4-L/HEDI,
供应商型号: 3241235
供应商: 海外现货
标准整包数: 50

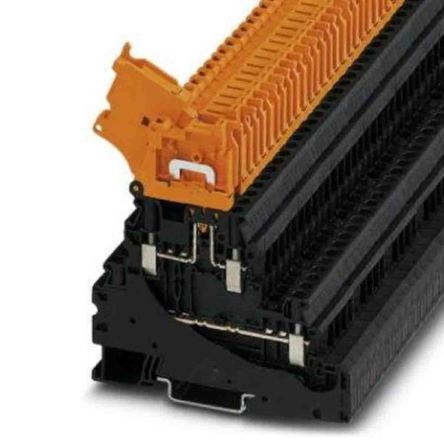

PHOENIX CONTACT 端子 - 专用端子 3214326

3214326概述


    产品简介


    UT 4-L/HEDI是一款Lever-type断开式端子块,广泛应用于各种电气控制系统中。其主要功能是为电线提供安全可靠的连接点,并可在紧急情况下快速断开电路。该产品适用于工业自动化、铁路车辆、楼宇自动化等多种领域,具有出色的性能和可靠性。

    技术参数


    - 额定电压: 500 V
    - 额定电流:
    - 水平1:28 A(4 mm²导线截面)
    - 水平2:6.3 A
    - 最大负载电流:
    - 水平1:36 A(6 mm²导线截面)
    - 水平2:6.3 A
    - 导线截面范围:
    - 水平1:0.14 mm² - 6 mm²
    - 水平2:0.14 mm² - 4 mm²
    - 绝缘特性:
    - 过电压等级III
    - 污染等级3
    - 额定浪涌电压: 6 kV
    - 最大功耗: 1.02 W(额定条件)
    - 连接方式: 螺钉连接
    - 紧固扭矩: 0.6 - 0.8 Nm
    - 耐温范围:
    - 工作温度范围:-60 °C - 110 °C
    - 储存/运输温度范围:-25 °C - 60 °C(短时间内可达到-60 °C到+70 °C)

    产品特点和优势


    1. 多功能性:UT 4-L/HEDI端子块提供多个连接级别,满足不同应用场景的需求。
    2. 高可靠性:通过严格的机械和电气测试,确保在恶劣环境下的稳定性和耐用性。
    3. 快速断开:具备紧急断开功能,便于在突发情况下迅速切断电源。
    4. 高电流承载能力:水平1的最大负载电流高达36 A(6 mm²导线截面),适用于大功率应用。
    5. 广泛的认证:通过多种国际认证(如EAC、cULus、IECEx、UL、CCC、ATEX等),确保全球市场的合规性。

    应用案例和使用建议


    应用场景:UT 4-L/HEDI广泛应用于工业自动化系统、轨道交通、楼宇自动化等领域,尤其适合需要频繁接线或拆线的场合。
    使用建议:
    1. 在安装前,确保导线截面符合技术规范要求。
    2. 安装过程中严格遵循紧固扭矩的要求,避免过紧或过松导致的接触不良。
    3. 使用过程中定期检查连接部位是否有松动现象,以确保可靠连接。
    4. 在特定应用环境中(如高温、低温、高湿度等),考虑使用防护措施,如防水套管等。

    兼容性和支持


    UT 4-L/HEDI端子块可以与多种标准导线和附件兼容,例如插件桥接器和短路连接器等。此外,Phoenix Contact公司提供了详细的技术支持和售后服务,帮助客户解决在安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 导线接头处出现松动。
    - 解决方案: 重新检查并调整紧固扭矩至0.6 - 0.8 Nm之间。

    2. 问题: 设备在高温环境下运行时,端子块温度升高异常。
    - 解决方案: 确保设备在规定的温度范围内使用,并保持良好的散热环境。
    3. 问题: 导线截面选择错误。
    - 解决方案: 根据具体应用需求选择合适的导线截面,确保符合产品技术参数要求。

    总结和推荐


    UT 4-L/HEDI是一款高性能的Lever-type断开式端子块,具备多级连接能力和卓越的电气性能。其广泛的应用场景和强大的兼容性使其成为工业控制系统的理想选择。综上所述,我们强烈推荐UT 4-L/HEDI用于需要可靠、高效电气连接的项目中。如果您对更多技术细节或应用建议感兴趣,可以访问制造商的产品页面获取更多信息。

3214326参数

参数
长*宽*高 92.7mm*6.2mm*94.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3214326厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3214326数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3214326 3214326数据手册

3214326封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.9657
250+ ¥ 62.9657
500+ ¥ 62.9657
1000+ ¥ 62.9657
库存: 142
起订量: 50 增量: 0
交货地:
最小起订量为:1
合计: ¥ 62.96
直接购买
加入购物车
