1619752

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆连接器,CA-19S1N1280DN,Phoenix Contact M23圆形连接器插座, CA系列, 16 + 3芯, 电缆安装, 焊接, IP67
供应商型号: 651-1619752
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 1619752

1619752概述

    CA-19S1N1280DN电缆连接器技术手册解析

    产品简介

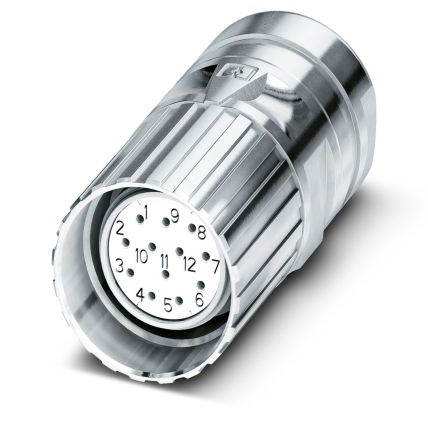

    CA-19S1N1280DN是一款直式的屏蔽电缆连接器,由德国制造。它属于M23类型,配备螺钉锁紧装置,主要用于信号传输场合。这款连接器具有16个信号触点加上3个电源触点,广泛应用于需要安全稳定信号传输的各种工业环境中。

    技术参数


    - 环境温度范围:-40°C至125°C
    - 绝缘体材料:PA 66
    - 接触材料:铜锌(CuZn)
    - 接触表面材料:镍/金(Ni/Au)
    - 连接方式:焊锡连接
    - 接触直径:
    - 功率触点:1.5 mm
    - 信号触点:1 mm
    - 电线截面积:
    - 功率触点:最小0.08 mm²,最大1 mm²
    - 信号触点:最小0.08 mm²,最大1 mm²
    - 额定电流:
    - 功率触点:25°C时为10A
    - 信号触点:25°C时为8A
    - 额定电压:
    - 功率触点:150V
    - 信号触点:150V
    - 防护等级(插头状态):IP67
    - 最小/最大电缆直径:3 mm至14.5 mm
    - 密封材料:丁腈橡胶(NBR)
    - 过压类别:II类
    - 污染等级:3级

    产品特点和优势


    - 现场应用的安全性:高防护等级确保在各种复杂环境下的可靠使用。
    - 灵活的现场组装能力:连接器设计方便现场安装调试,提高施工效率。
    - EMC保护:提供一致的电磁兼容性保护,保证信号传输的可靠性。
    - 经过验证的连接技术:采用焊接连接方式,适合不同类型的绞线。

    应用案例和使用建议


    此连接器适用于多种工业自动化和通信系统中。例如,在工厂自动化生产线中,可以用于传感器与控制器之间的连接。根据手册中的描述,考虑到高温环境的应用场景,建议进行定期检查和维护以确保连接的可靠性。同时,在设计阶段需要考虑合适的电缆直径以符合安装要求。

    兼容性和支持


    该产品与同类标准M23连接器兼容,可以轻松地与其他符合M23标准的组件对接。制造商提供了全面的技术文档和支持服务,帮助用户更好地了解产品的特性和使用方法。

    常见问题与解决方案


    - 问题1:连接器在高温环境下如何保持稳定?
    - 解决方案:确保选用具有足够宽工作温度范围的产品型号,并按照手册中的建议定期检查连接状态。

    - 问题2:如何选择正确的电缆直径?
    - 解决方案:根据手册提供的范围选择合适的电缆直径,避免因不匹配导致信号传输不良。

    总结和推荐


    综上所述,CA-19S1N1280DN是一款高性能的电缆连接器,具备优秀的防护能力和可靠的数据传输性能。无论是对于新项目还是现有系统的升级,这款连接器都是一个值得信赖的选择。推荐在需要高度可靠的信号传输场合下使用。

1619752参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售

1619752厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619752数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1619752 1619752数据手册

1619752封装设计

查看详情并下载
Symbol
Footprint
3D Model
