1619715

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT

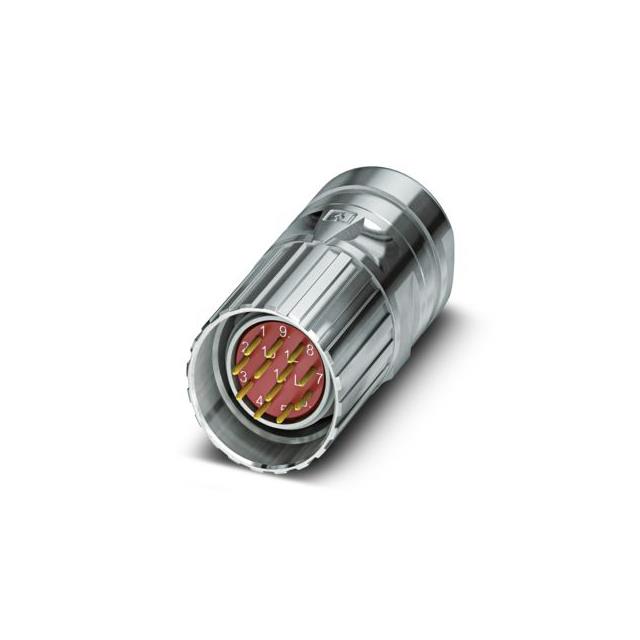

产品描述: 菲尼克斯,电缆连接器,CA-09P1N128007,Phoenix Contact M23圆形连接器插座, CA系列, 8 + 1芯, 电缆安装, 焊接, IP67
供应商型号: Q-1619715
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 1619715

1619715概述

    电子元器件产品技术手册解析
    本文将详细介绍一款名为CA-09P1N128007的电缆连接器的技术规格及其在不同领域的应用。

    1. 产品简介


    产品类型: 电缆连接器
    主要功能:
    - 高度防护,确保安全使用
    - 现场灵活组装
    - EMC(电磁兼容)保护,确保信号传输可靠性
    - 适用于不同类型的线材(包括编织线)

    应用领域:
    - 工业自动化
    - 车辆制造
    - 设备制造

    2. 技术参数


    - 连接方式: 直型,带屏蔽,螺钉锁定
    - 规格型号: M23
    - 接触点数: 8个信号触点 + 1个接地触点
    - 绝缘材料: PBT(聚对苯二甲酸丁二醇酯)
    - 接触材料: CuZn(铜锌合金)
    - 接触面材料: Ni/Au(镍/金涂层)
    - 额定电流: 信号触点8A @ 25°C,功率触点20A @ 25°C
    - 额定电压: 300V
    - 温度范围: 操作温度范围为-40°C至125°C
    - 电缆直径: 6mm至10mm
    - 防护等级: IP67(插拔状态)

    3. 产品特点和优势


    - 现场可装配性: 允许在施工现场进行灵活安装。
    - 电磁兼容性保护: 可靠地防止电磁干扰,确保信号完整性。
    - 多样化连接方式: 支持多种类型的线缆连接,增强灵活性。

    4. 应用案例和使用建议


    这款连接器非常适合用于需要可靠连接和高效信号传输的工业场合。在实际使用过程中,为了更好地适应复杂的应用环境,可以考虑结合适当的接线工艺和防护措施,以提高长期稳定性。

    5. 兼容性和支持


    此电缆连接器具有良好的通用性,适用于广泛的设备及应用环境。厂商提供了详尽的技术支持和维护服务,用户可以根据手册中的指导或联系客服获取帮助。

    6. 常见问题与解决方案


    - Q: 连接器的温度范围是多少?
    - A: 操作温度范围为-40°C至125°C。
    - Q: 电缆直径范围是多少?
    - A: 电缆直径为6mm至10mm。
    - Q: 该产品获得哪些认证?
    - A: UL Recognized, cUL Recognized, EAC, cULus Recognized等认证。

    7. 总结和推荐


    这款电缆连接器凭借其卓越的防护性能、可靠的信号传输能力和易于现场安装的优势,在众多工业应用中表现出色。总体来看,这是一款非常值得推荐的产品,特别适合那些需要高可靠性的工业环境。

1619715参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1619715厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619715数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1619715 1619715数据手册

1619715封装设计

查看详情并下载
Symbol
Footprint
3D Model
