1404641

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电源连接器,SACC-M12MSS-3PECON-PG11-M,Phoenix Contact M12圆形连接器插头, SACC系列, 4芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: 2449309
供应商: 海外现货
标准整包数: 1

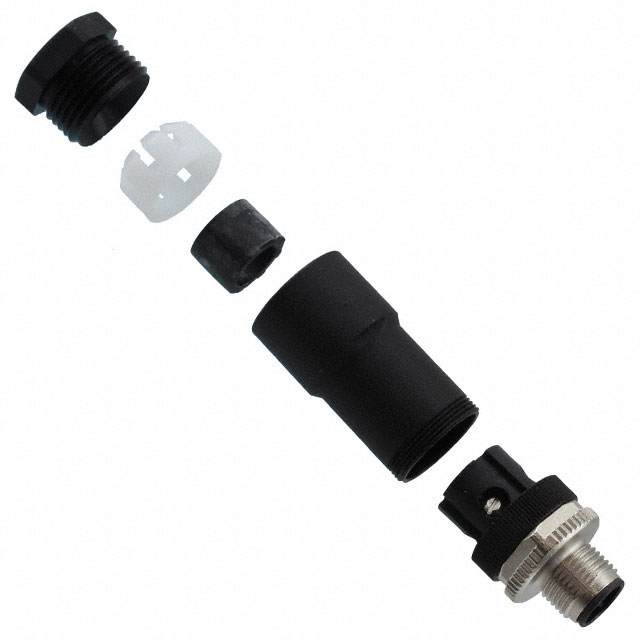

PHOENIX CONTACT 端子 - 专用端子 1404641

1404641概述

    SACC-M12MSS-3PECON-PG11-M Power Connector 技术手册

    1. 产品简介


    SACC-M12MSS-3PECON-PG11-M 是一款工业级电源连接器,具有四个位置,适用于直式M12插头。该连接器采用螺纹连接方式,具备编码为S的设计,确保安全可靠的连接。其外壳材质为锌合金压铸并经过镍电镀处理,密封材料采用NBR(丁腈橡胶)。这款连接器主要用于电力供应系统中,具有高防护等级,可在恶劣环境下使用。

    2. 技术参数


    - 额定电压:最高630 V AC
    - 额定电流:最大12 A(当使用1.5 mm²导线时)
    - 绝缘耐压:最大6 kV
    - 接触电阻:≤3 mΩ
    - 绝缘电阻:>10 GΩ
    - 连接方式:螺纹连接
    - 电缆直径:8 mm ... 10 mm
    - 连接螺纹:PG11
    - 防护等级:IP67
    - 温度范围:-40°C ... 85°C
    - 过电压类别:III
    - 材料:锌合金压铸,镍电镀;PA材料;CuZn触点材料;金表面处理
    - 连接导线截面积:0.75 mm² ... 1.5 mm²(带套筒);0.75 mm² ... 2.5 mm²(实心)
    - 机械操作次数:≥100次

    3. 产品特点和优势


    - 高防护等级:IP67防护等级确保其在严苛环境下依然安全可靠。
    - 高可靠性连接:螺纹连接技术使得连接更加稳固,适合各种导线连接。
    - 安全性高:通过S编码设计防止错误连接,提高了操作的安全性。
    - 高电压耐受能力:最大额定电压可达630 V AC,适合多种高压电力供应系统。

    4. 应用案例和使用建议


    - 应用场景:该连接器广泛应用于工业自动化设备、机器人、传感器网络等领域,尤其是在需要高防护等级和高电压承受能力的环境中。
    - 使用建议:在安装过程中,应严格按照手册中的指导进行操作,特别是在切割和剥去电缆外皮时要注意长度。确保所有螺丝均已拧紧到指定扭矩值,以避免因松动而导致的故障。此外,还要注意保护电缆不受过度弯曲,避免损坏连接器。

    5. 兼容性和支持


    - 兼容性:该连接器具有良好的兼容性,可以与多种标准M12连接器相匹配,适用于不同的电气系统和设备。
    - 技术支持:厂商提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:安装过程中无法拧紧螺丝。
    - 解决方案:检查螺丝孔是否对准,调整安装角度后再尝试拧紧。同时,确保使用的螺丝刀或扳手型号正确。
    - 问题2:连接器使用一段时间后出现松动。
    - 解决方案:重新检查所有螺丝是否已紧固到规定的扭矩值。如果发现松动,再次拧紧螺丝即可。
    - 问题3:连接器在高湿度环境中工作异常。
    - 解决方案:确认安装位置是否足够干燥,如有必要,可加装防水防尘罩或其他防护措施。

    7. 总结和推荐


    SACC-M12MSS-3PECON-PG11-M 连接器凭借其高防护等级、高电压耐受能力和稳固可靠的连接技术,在电力供应系统中表现出色。其易于安装和维护的特点使其成为许多工业应用的理想选择。综上所述,我强烈推荐这款连接器用于需要高性能、高可靠性的工业项目中。
    本报告根据菲尼克斯电气提供的技术手册生成,详细信息请访问 [Phoenix Contact 官方网站](https://www.phoenixcontact.com/us/products/1404641)。

1404641参数

参数
长*宽*高 65.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1404641厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1404641数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1404641 1404641数据手册

1404641封装设计

查看详情并下载
Symbol
Footprint
3D Model
