1404642

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT

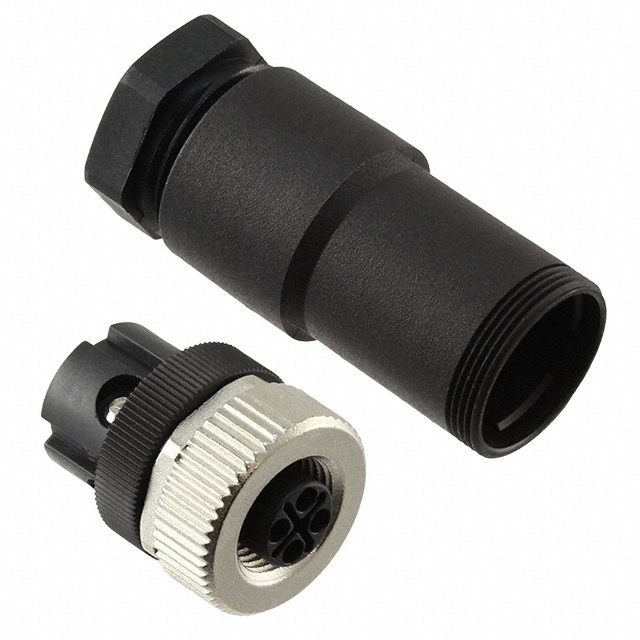

产品描述: 菲尼克斯,电源连接器,SACC-M12FSS-3PECON-PG11-M,Phoenix Contact M12圆形连接器插座, SACC系列, 4芯, 电缆安装, 螺钉拧紧, IP67
供应商型号: 2449313
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 1404642

1404642概述

    # 电子元器件技术手册解析:SACC-M12FSS-3PECON-PG11-M电源连接器

    产品简介


    SACC-M12FSS-3PECON-PG11-M是一款高性能的电源连接器,专为工业自动化、过程控制、机器人技术等领域设计。它具有4个芯,采用孔式直头M12接口,S编码实现防插错功能,确保在复杂的现场环境中准确安装。此外,该连接器支持螺钉连接,适应多种不同导体,提供了高可靠性和安全性。

    技术参数


    基础参数
    - 型号: SACC-M12FSS-3PECON-PG11-M
    - 产品类型: 电源连接器
    - 芯数: 4
    - 接口: 孔式直头 M12
    - 螺纹类型: PG11
    - 螺圈材料: 锌铸,镀镍
    - 适用电缆外径: 8 mm ... 10 mm
    - 额定电流: 12 A(40°C)
    - 额定电压: 630 V AC
    - 环境温度: -40 °C ... 85 °C
    尺寸
    - 接合螺母扳手规格: 19 mm
    - 直径外壳: 20 mm
    - 长度: 60.4 mm
    - 光纤外径: 8 mm ... 10 mm
    - 保护层剥线长度: 20 mm
    - 单根电线的剥线长度: 5 mm
    环境条件
    - 防护等级: IP67
    - 污染等级: 3
    - 防插错编码: S电源
    - 电涌电压类别: III
    连接方式
    - 连接方式: 螺钉连接
    - 导线横截面: 0.75 mm² ... 1.5 mm²(带/不带冷压头)
    - AWG导线横截面: 18 ... 16(带/不带冷压头)
    - 插/拔周期: ≥ 100
    - 扭矩:
    - 0.4 Nm (M12 螺圈)
    - 1.5 Nm ... 2 Nm (压紧螺钉及插头外壳)
    - 0.4 Nm (插头尽可能旋入插头外壳)
    - 0.2 Nm (螺钉接线端子)
    材料
    - 阻燃等级: UL 94 V0
    - 接触件材料: 铜锌镀层
    - 材料接触表面: Au
    - 接触件载体材料: PA
    - 夹具本体材料: PA
    - 密封材料: Viton氟橡胶 (M12孔式),NBR (电缆夹)
    认证
    - UL Recognized
    - cUL Recognized
    - EAC
    - cULus

    产品特点和优势


    1. 高防护等级:IP67的防护等级确保了连接器在复杂环境下的可靠性。
    2. 防插错功能:S编码设计有效防止错误连接。
    3. 螺钉连接技术:适用于多种不同导体,确保稳定连接。
    4. 广泛的应用范围:适用于最高12 A/630 V的直流和交流应用。
    5. 高可靠性:通过了UL、cUL和EAC等多种国际认证,确保产品质量。

    应用案例和使用建议


    使用场景
    这款连接器常用于工业自动化系统中的动力传输,如工业机器人、自动化设备、过程控制系统等。它在高振动、高湿度环境下表现优异。
    使用建议
    1. 正确剥线:将电缆护套剥去21 mm,导线绝缘层剥去6 mm,随后将导线连接并使用0.2 Nm的安装螺钉固定。
    2. 注意扭矩:确保所有螺钉和连接部位都达到规定的扭矩值,以免过紧或过松导致故障。
    3. 选择合适的工具:使用专用的压线钳、剥线工具和扭矩螺丝刀,确保连接和安装的质量。

    兼容性和支持


    该连接器支持与各种工业设备和系统的兼容,提供了广泛的配件和工具,包括保护盖、剥线工具、压线钳等,确保用户能够方便地完成安装和维护工作。同时,Phoenix Contact提供了详尽的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    1. 问题: 如何正确安装连接器?
    - 解决方案: 参考技术手册中的安装指南,确保正确剥线并达到规定的扭矩值。
    2. 问题: 如何检查连接器的连接质量?
    - 解决方案: 使用扭矩螺丝刀确保螺钉和连接部位都达到规定的扭矩值,同时检查连接部位是否有松动或损坏。
    3. 问题: 如何处理连接器的防护问题?
    - 解决方案: 使用保护盖和其他防护工具,确保连接器在复杂环境中得到良好的防护。

    总结和推荐


    综合评估
    SACC-M12FSS-3PECON-PG11-M电源连接器凭借其高防护等级、防插错功能和广泛的认证支持,展现了卓越的性能和可靠性。它在工业自动化领域的广泛应用证明了其优越的设计和制造工艺。
    推荐
    鉴于其广泛的适用性、卓越的性能和高质量的标准,强烈推荐使用SACC-M12FSS-3PECON-PG11-M电源连接器。无论是工业自动化还是过程控制系统,它都能提供稳定可靠的动力传输解决方案。

1404642参数

参数
长*宽*高 60.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1404642厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1404642数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1404642 1404642数据手册

1404642封装设计

查看详情并下载
Symbol
Footprint
3D Model
