3240038

厂牌: PHOENIX CONTACT

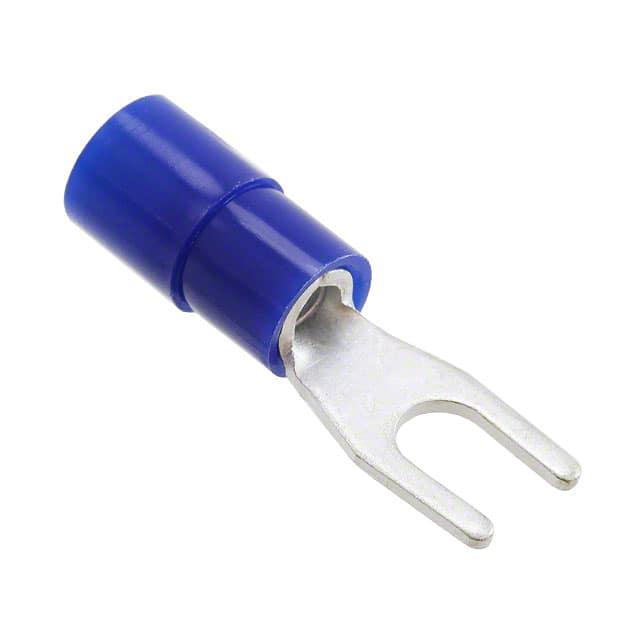

产品描述: 菲尼克斯,叉形电缆端头,C-FCI2,5/M3,5,Phoenix Contact 蓝色U型接线端子 绝缘端子, C-FCI 2.5/M3.5系列, M3.5螺栓, 5.7mm宽, 最小线规1.5mm², 最大线规2.5mm²
供应商型号: Q-3240038
供应商: 国内现货
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 针座 - 公插针 3240038

3240038概述

    # C-FCI 2.5/M3.5 叉型线端子技术手册

    产品简介


    C-FCI 2.5/M3.5 是一种叉型线端子,主要适用于电缆与电气连接装置之间的可靠连接。其型号为3240038,品牌为Phoenix Contact。该产品采用蓝色设计(RAL 5015),具有高导电性能和耐用性,广泛应用于工业自动化、建筑及家电行业中的各类电气连接场合。

    技术参数


    - 导线截面积:1.5 - 2.5 mm²
    - 螺纹尺寸:M3.5
    - 颜色:蓝色(RAL 5015)
    - 材料:铜材质,表面经过镀锡处理
    - 绝缘材料:PA
    - 阻燃等级:UL 94 V2
    - 机械属性:最大剥离长度8mm
    - 重量:含包装0.787g,不含包装0.775g
    - 尺寸:
    - 宽度:5.7mm
    - 套管长度:22mm
    - 绝缘套管长度:11mm
    - 内部直径:3.7mm

    产品特点和优势


    - 硬焊颈设计:叉型线端子采用了硬焊颈设计,确保在各种恶劣条件下仍能保持高强度和稳定性。
    - 免塑料套管:无需额外塑料套管的设计使得安装更加便捷。
    - EASY ENTRY技术:带有EASY ENTRY技术的绝缘版本,方便导线插入并提供卓越的防潮能力。
    - 高抗拉力:配合CRIMPFOX-RC和CRIMPFOX-RCI专用工具,可以达到最高的导线抗拉强度。

    应用案例和使用建议


    应用案例
    C-FCI 2.5/M3.5 主要用于工业自动化系统、建筑配电系统以及家用电器等场景。在这些应用中,该产品能够提供可靠的电气连接,确保系统的稳定运行。
    使用建议
    - 在安装时,确保导线完全插入至指定深度,以确保良好的电气接触。
    - 使用配套的专用工具进行压接,以获得最佳的导线抗拉强度。
    - 注意环境湿度,尤其是在潮湿环境中使用时,建议选择带EASY ENTRY技术的绝缘版本。

    兼容性和支持


    - 兼容性:该产品与各种标准的电气连接器兼容,可以广泛应用于不同的电气连接场合。
    - 支持和服务:制造商提供了详尽的产品文档和技术支持服务,包括在线查询、电话咨询和售后服务热线,便于用户快速解决问题。

    常见问题与解决方案


    - Q: 如何确保导线插入到正确的位置?
    - A: 使用测量工具检查导线插入深度,确保符合产品规格要求。

    - Q: 压接后导线容易脱落怎么办?
    - A: 确保使用配套的专业压接工具,以实现最佳的导线抗拉强度。

    - Q: 如何处理产品损坏或丢失的情况?
    - A: 联系制造商或经销商获取新的产品或技术支持,以便及时恢复系统的正常运行。

    总结和推荐


    总体评估
    C-FCI 2.5/M3.5 叉型线端子凭借其独特的设计和卓越的技术性能,在工业和民用电气连接领域表现优异。不仅具备高抗拉强度和出色的导电性能,还拥有方便安装和维护的特点。
    推荐
    鉴于该产品的多方面优势和广泛应用场景,我们强烈推荐C-FCI 2.5/M3.5 叉型线端子作为工业和家庭电气系统中可靠的连接解决方案。无论是在高负荷工况还是复杂环境下,它都能表现出色。

3240038参数

参数
针脚数 -
颜色 蓝色
排数 -
类型 Screw Terminals,Spade,Terminals
触头镀层厚度 - 配接 -
额定电流 -
触头镀层 - 配接 -
间距-配接 -
防护等级 -
长*宽*高 22.5mm*5.7mm*5.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3240038厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240038数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 针座 - 公插针 PHOENIX CONTACT 3240038 3240038数据手册
