1154123

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB连接器套件, 8/ 80-MV-SH 8, 65, FP 0系列, 内含屏蔽式 SMD 公连接器
供应商型号: 277-1154123TR-ND
供应商: Digi-Key
标准整包数: 1

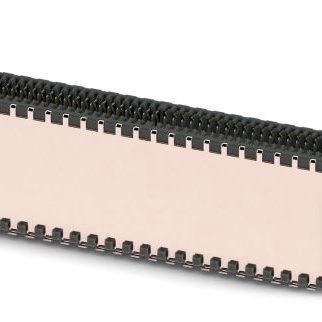

PHOENIX CONTACT 矩形连接器 - 针座 - 公插针 1154123

1154123概述

    # 高质量电子元器件产品技术手册:屏蔽式SMD母连接器

    1. 产品简介


    本文将详细介绍一种高度可靠的屏蔽式表面贴装(SMD)母连接器,其型号为FP 0,8/80-MV-SH 8,65。该产品主要用于高密度电子电路板设计中的连接任务,尤其适合于信号传输要求严格的场合。它具有多种优势,如金镀层触点、双面ScaleX接触系统,以及高度的可靠性和耐用性。这些特性使得它在通信、工业控制、医疗设备等多个领域得到了广泛应用。

    2. 技术参数


    基本参数
    - 产品类型: 屏蔽式SMD母连接器
    - 产品系列: FP 0,8/...-MV-SH 8,65
    - 额定电流: 1.7 A
    - 测试电压: 500 V AC (符合IEC 60512-4-1:2003标准)
    - 位置数: 80
    - 间距: 0.8 mm
    - 颜色: 黑色 (编号:9005)
    - 触点材料: 铜合金
    - 触点镀层: 顶部金层(Au),中间镍层(Ni)
    电气特性
    - 接触电阻: ≤ 25 mΩ
    - 插入/拔出循环次数: 500次
    - 耐热性: -55°C 到 125°C (操作温度范围)
    安装与处理
    - 安装方式: 表面贴装焊接 (SMD soldering)
    - 加工注释: 适用于回流焊接工艺
    - 湿度敏感等级: MSL 1 (即湿度敏感等级1)
    - 耐温等级: Tc260°C
    尺寸与包装
    - 宽度(W): 35.9 mm
    - 高度(H): 13.75 mm
    - 长度(L): 6.1 mm
    - 重量(含包装): 7.338 g
    - 最小订单量: 250个
    - 包装单位: 250个

    3. 产品特点和优势


    1. 稳定的传输质量: 金镀层触点确保长期稳定的数据传输。
    2. 可靠的机械和电气连接: 双面ScaleX接触系统提供可靠的机械和电气连接。
    3. 高度的耐久性和保护性: 具备优秀的抗振动和抗冲击能力,保证了长期的使用寿命。
    4. 灵活的设计: 支持不同数量的位置、设计和堆叠高度,适应多种应用场景。

    4. 应用案例和使用建议


    该屏蔽式SMD母连接器在多个行业都有广泛应用,特别是在需要高速、高密度和高可靠性连接的应用场合,如通信基站、医疗设备、自动化控制系统等。使用时应注意以下几点建议:
    - 确保正确的回流焊接温度曲线以避免不良焊接。
    - 在使用前检查电气连接是否符合设计规范。
    - 由于该产品具有较高的抗震性能,可用于移动设备或运输设备中的连接需求。

    5. 兼容性和支持


    该产品与同类屏蔽式SMD母连接器具有良好的兼容性,可广泛应用于各种电路板设计。Phoenix Contact公司为其提供了详尽的技术支持和售后服务,包括但不限于在线文档、电话支持和技术培训服务。

    6. 常见问题与解决方案


    问题1: 连接器接触电阻过高
    - 解决方案: 检查焊点是否完整且清洁,重新进行焊接。
    问题2: 插拔过程中出现松动
    - 解决方案: 仔细检查插针和插孔是否正确对齐,调整连接器的安装角度。
    问题3: 插入困难
    - 解决方案: 确认电路板上的孔位和连接器的引脚匹配准确无误。

    7. 总结和推荐


    总的来说,该屏蔽式SMD母连接器凭借其出色的电气特性和物理特性,为各种高可靠性应用提供了理想的连接解决方案。其优异的性能和广泛的适用范围使其成为市场上非常有竞争力的产品。我们强烈推荐该产品用于任何需要高性能连接的应用场合。

1154123参数

参数
触头镀层厚度 - 配接 -
防护等级 -
针脚数 80pin
触头镀层 - 配接
额定电流 1.7A
排数 2
颜色 -
间距-配接 800μm
类型 Header,Push-Pull
安装方式 贴片安装
包装方式 散装

1154123厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1154123数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 针座 - 公插针 PHOENIX CONTACT 1154123 1154123数据手册
