3025040

厂牌: PHOENIX CONTACT
产品描述: CONN TERM BLK DISCONNECT 8-20AWG
供应商型号:
供应商:
标准整包数: 0
PHOENIX CONTACT 接线座- Din 轨道/通道 3025040

3025040概述

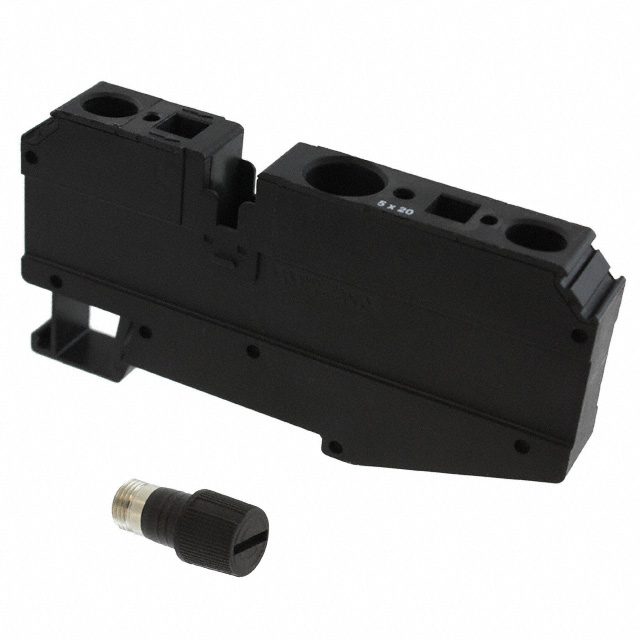

    # ZFK 6-DREHSI (5X20) 熔断式端子模块技术手册

    产品简介


    ZFK 6-DREHSI (5X20) 是一款由Phoenix Contact公司生产的弹簧笼式熔断端子模块。该产品主要应用于需要过载保护的电路中,如工业自动化控制系统、电力传输与分配系统、机械设备控制等场合。其独特之处在于其紧凑的设计和高效的安全保护功能。

    技术参数


    - 产品类型: 弹簧笼式熔断端子模块
    - 主要功能: 用于电路的过载保护和短路保护
    - 应用领域: 工业自动化控制系统、电力传输与分配系统、机械设备控制等
    - 基本参数
    - 螺丝帽规格:与熔丝匹配
    - 包装单位:1个
    - 毛重(不包括包装):35.09克
    - 材料等级:PA,阻燃等级UL 94 V0
    - 额定冲击电压:6 kV
    - 污染等级:3
    - 过电压类别:III
    - 技术数据
    - 导体横截面:实心最小0.5 mm²,最大10 mm²;绞合最小0.5 mm²,最大6 mm²
    - 螺丝帽:与标准IEC 60947-7-3一致
    - 最大负载电流:10 A(作为分断终端块使用时,具体取决于所用熔丝)
    - 额定电压:800 V(作为分断终端块使用时,具体取决于指示灯)
    - 长度:86.5 mm
    - 宽度:12 mm
    - 高度(NS 35/7,5):56.5 mm
    - 高度(NS 35/15):64 mm
    - 连接方式:弹簧笼连接

    产品特点和优势


    ZFK 6-DREHSI (5X20) 熔断式端子模块以其高可靠性、安全性和易操作性而著称。以下是其主要特点和优势:
    - 弹簧笼设计:确保导线接触可靠,无需特殊工具即可快速安装和拆卸。
    - 过载保护功能:通过与熔丝的配合,可有效防止电路因过载而损坏。
    - 高安全性:采用PA材料,且符合UL 94 V0标准,保证了产品的高阻燃性能。
    - 兼容性强:适用于各种常见的导线横截面和规格,适用范围广泛。

    应用案例和使用建议


    应用案例
    ZFK 6-DREHSI (5X20) 常被用于工业控制设备中的保护电路,例如机器人的电源管理单元,以确保系统的稳定运行。此外,它还广泛应用于电力分配系统中的分支保护装置,保障电网的安全可靠。
    使用建议
    - 在使用时,确保熔丝的额定电流不超过端子模块的最大负载电流。
    - 检查导线与端子模块的连接是否牢固,避免因接触不良导致的电路故障。
    - 定期检查端子模块的温度,防止因长时间过载导致的烧毁。

    兼容性和支持


    ZFK 6-DREHSI (5X20) 熔断式端子模块具有良好的兼容性,可以与多种品牌和型号的导线和其他电气元件配套使用。制造商提供了详尽的产品文档和支持服务,包括技术咨询、安装指导和售后服务,以确保用户的使用体验和产品寿命。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线安装后仍存在接触不良的情况 | 检查导线是否正确插入,导线是否充分压紧,必要时更换螺丝帽。 |
    | 端子模块过热 | 检查是否有过载情况,调整负载电流;检查导线是否接触良好。 |

    总结和推荐


    综上所述,ZFK 6-DREHSI (5X20) 熔断式端子模块凭借其出色的过载保护能力和安全可靠的特性,是工业自动化控制系统中的理想选择。无论是在稳定性要求高的工业环境中,还是在电力分配系统中,都能提供可靠的保护。因此,强烈推荐在需要熔断保护的应用场景中使用这款产品。

3025040参数

参数
长*宽*高 86.5mm(长度)*12mm(宽度)
安装方式 弹簧安装,推入式
零件状态 最后售卖
包装方式 散装

3025040厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3025040数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3025040 3025040数据手册

3025040封装设计

查看详情并下载
Symbol
Footprint
3D Model
