3211854

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,PTTB4-PE,Phoenix Contact 接地端子排, 4 路, 绿色/黄色, 推入式端接, PTTB 4-PE
供应商型号: Q-3211854
供应商: 国内现货
标准整包数: 50

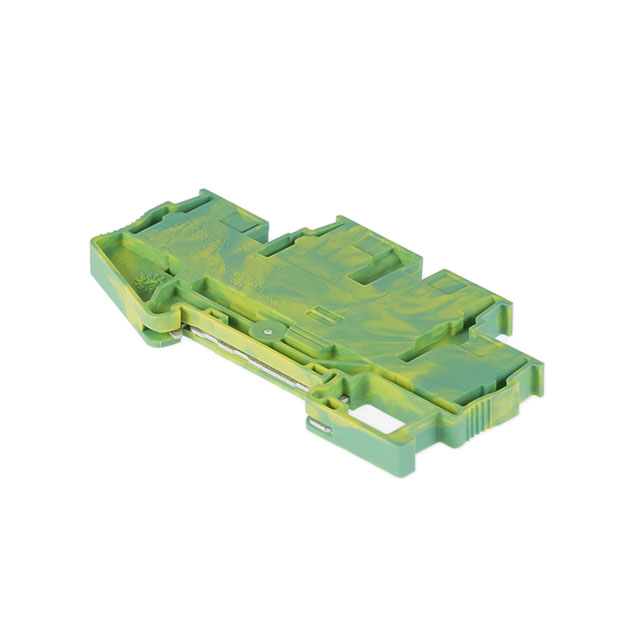

PHOENIX CONTACT 端子 - 专用端子 3211854

3211854概述


    产品简介

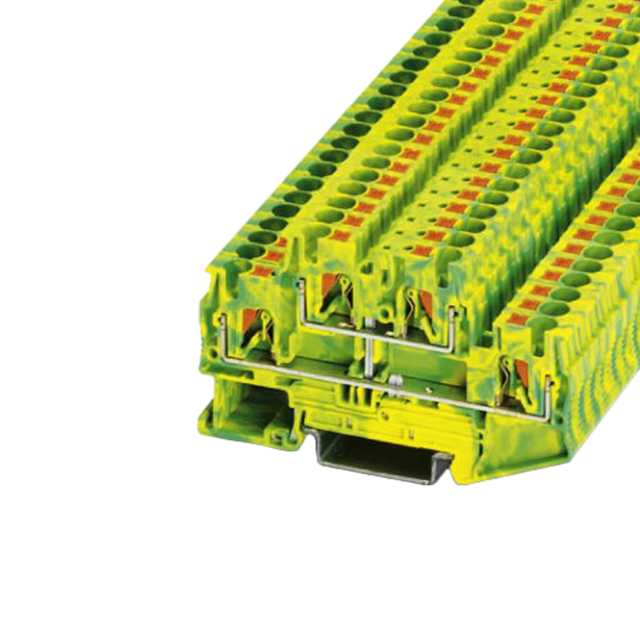

    PTTB 4-PE保护导体双层端子块是一款适用于工业领域的保护导体端子块,主要用于机器建筑、工厂工程、过程工业和铁路行业。该端子块具备两个连接层级,可以为多种设备提供稳定的接地连接,确保系统安全稳定运行。通过该端子块,用户可以轻松实现电气设备的接地操作,提升系统的整体可靠性和安全性。

    技术参数


    - 产品类型:保护导体端子块
    - 连接方法:压入式连接(Push-in connection)
    - 额定电压:无明确提及,但符合IEC 60947-7-2标准
    - 电流承载能力:具体数值未明确,但适用范围为0.2 mm²至6 mm²
    - 工作温度范围:-60°C至110°C
    - 湿度范围(运行):20%至90%
    - 安装方式:NS 35/7.5、NS 35/15
    - 额定冲击电压:6 kV
    - 最大功耗:1.02 W(额定条件)
    - 绝缘等级:过电压类别III
    - 颜色:绿黄色
    - 材料:阻燃材料,符合UL 94 V0标准
    - 防护等级:满足DIN EN 45545-2标准的R22 HL 1 - HL 3、R23 HL 1 - HL 3、R24 HL 1 - HL 3和R26 HL 1 - HL 3
    - 认证:多种国际认证,包括CE、UL、ATEX、IECEx等

    产品特点和优势


    1. 双重功能测试按钮:每个端子块都配备了一个额外的测试选择插销,便于进行维护和故障诊断。
    2. 简便工具自由接线:兼容夹具或实心导体,无需使用工具即可完成接线操作。
    3. 紧凑设计:前接线设计使得在有限空间内也能方便安装和布线。
    4. 铁路行业认证:已通过DIN EN 50155认证,适用于轨道交通应用。
    5. 高温稳定性:能在-60°C至110°C的极端温度范围内正常工作,适用于各种恶劣环境。
    6. 防振和抗冲击性能:通过振动和冲击测试,能够承受各种运输和使用环境下的机械应力。
    7. 环保材料:采用阻燃材料,满足欧盟RoHS、中国RoHS及REACH要求,对环境友好。

    应用案例和使用建议


    应用案例:PTTB 4-PE保护导体双层端子块广泛应用于轨道交通设备、自动化控制设备和大型机械系统中,确保电气系统在运行过程中的安全性和可靠性。例如,在高铁车厢内的电气设备中,该端子块可以提供稳定的接地连接,防止设备损坏或发生火灾事故。
    使用建议:
    1. 在进行布线操作时,需注意导线的截面规格必须在0.2 mm²到6 mm²之间。
    2. 对于振动和冲击较为频繁的应用场景,建议定期检查端子块的固定情况,确保连接稳固。
    3. 高温环境下使用时,应注意温度范围和散热情况,避免长期高温导致的电气老化和失效。
    4. 建议使用合适的防护措施,如在极端环境条件下增加额外的物理防护,以延长产品的使用寿命。

    兼容性和支持


    该产品与常见的导轨安装系统兼容,适用于NS 35/7.5和NS 35/15标准。制造商提供全面的技术支持和服务,包括安装指导、维护保养和技术咨询。如有任何疑问或技术支持需求,用户可以通过访问产品页面上的下载链接来获取更多文档和支持信息。

    常见问题与解决方案


    1. 问题:接线过程中如何确定正确的导线截面?
    - 解决方案:请仔细参考技术手册中关于导线截面的部分,确保所使用的导线规格符合规定范围。

    2. 问题:如何判断端子块是否已经损坏?
    - 解决方案:通过观察端子块的颜色变化或触摸测试按钮,检查是否有明显的损坏迹象。如有异常,建议及时更换。
    3. 问题:在振动或冲击环境中使用时,如何确保连接稳定?
    - 解决方案:安装时应确保端子块紧固,必要时可使用辅助固定件。定期检查固定状态,确保长时间使用后的连接依然稳固。

    总结和推荐


    PTTB 4-PE保护导体双层端子块凭借其卓越的安全性、可靠性及广泛的适用性,是工业领域理想的接地解决方案。该产品不仅通过了多项国际认证,还具备优异的机械性能和环境适应能力。对于需要在恶劣环境下稳定运行的电气系统而言,这款端子块无疑是最佳选择之一。因此,强烈推荐该产品用于各种工业应用场合。

3211854参数

参数
长*宽*高 83.5mm(长度)*6.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3211854厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211854数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3211854 3211854数据手册

3211854封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 20.47
库存: 100
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1023.5
