3210405

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 分断端子, PTTBS 2.5-MTB/TGB系列, 灰色, 推入式端接, 16A
供应商型号: 277-10577-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 3210405

3210405概述

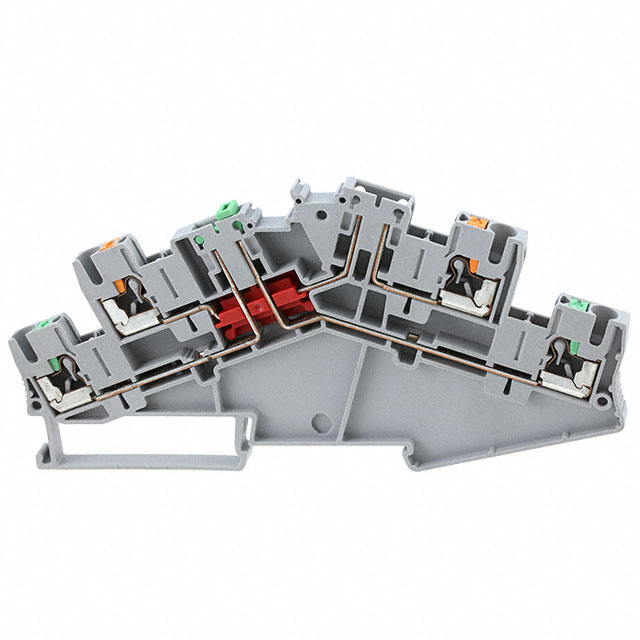

    # Phoenix PTTBS 2.5-MTB/TGB Disconnect Terminal Block 技术手册

    产品简介


    Phoenix PTTBS 2.5-MTB/TGB是一款用于配电系统和工业自动化设备的连接端子块。其主要功能是实现电路的安全连接与断开操作,适用于各种高电流负载的工业场合。这款终端块的特点在于双层结构、便于拆装的设计以及高效的压入式连接方式。它广泛应用于电力系统、自动化控制、工业制造等领域,是构建安全可靠电气连接系统的理想选择。

    技术参数


    | 参数 | 值 |

    | 连接类型 | 压入式连接 |
    | 导体横截面积 | 固态:0.14 mm² - 4 mm²
    柔性:0.14 mm² - 2.5 mm² |
    | 美国线规 | 26 - 12 |
    | 额定电流 | 16 A |
    | 额定电压 | 400 V |
    | 最大负载电流 | 16 A(导体横截面积为4 mm²)|
    | 污染等级 | 3级 |
    | 过电压类别 | III类 |
    | 尺寸 | 宽度:5.2 mm
    长度:127.5 mm
    高度:63.1 mm |
    | 材料 | 绝缘材料:PA
    阻燃等级:UL 94 V0 |

    产品特点和优势


    PTTBS 2.5-MTB/TGB具有以下几个独特功能和优势:
    - Push-in连接方式:使得导线安装更简单快捷,无需工具即可完成导线的压入式连接。
    - 紧凑设计:适用于空间受限的应用场合,节省安装空间。
    - 额外测试连接:提供了一个额外的测试连接点,方便调试和维护。
    - 易于分离电路:配备一个杠杆式断路刀,便于快速分离电路。
    - 清晰标识断开点:通过颜色标记,帮助用户清楚识别断开点位置。

    应用案例和使用建议


    PTTBS 2.5-MTB/TGB被广泛应用于工业自动化控制系统中,如电机控制、机器控制板以及建筑自动化系统。具体应用示例包括电源分配系统和工业设备的连接端子。
    使用建议
    1. 合理选择导线:确保导线的规格符合产品要求,特别是导线的横截面积应满足电流承载能力。
    2. 正确压入导线:按照手册中的指引进行压入操作,保证连接的可靠性。
    3. 定期检查:在高负载或严苛环境下,建议定期检查连接部位以确保其正常工作状态。

    兼容性和支持


    该产品与多种标准接口兼容,如IEC 60947-7-1,适用于不同国家和地区的产品标准。厂商提供详尽的技术文档和支持服务,帮助客户更好地使用该产品。

    常见问题与解决方案


    1. 问题:连接时发现无法插入导线
    - 解决方案:请检查导线的尺寸是否符合产品规格,必要时调整导线尺寸。

    2. 问题:连接松动
    - 解决方案:重新压入导线,确保连接牢固。如果持续松动,考虑更换新部件。

    总结和推荐


    总体而言,PTTBS 2.5-MTB/TGB是一款高效可靠的断开终端块,其独特的功能使其在多种应用场景中表现出色。推荐使用该产品来提升工业自动化系统的安全性与可靠性。对于需要频繁断开连接或对安装空间有限制的应用场景,这款产品无疑是理想的选择。

3210405参数

参数
长*宽*高 127.5mm*5.2mm*63.1mm
零件状态 在售
包装方式 散装

3210405厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210405数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3210405 3210405数据手册

3210405封装设计

查看详情并下载
Symbol
Footprint
3D Model
