0719090

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , UK 2.5 N WH系列, 单层, 白色, 螺钉端接, 24A
供应商型号: 651-0719090
供应商: Mouser
标准整包数: 1

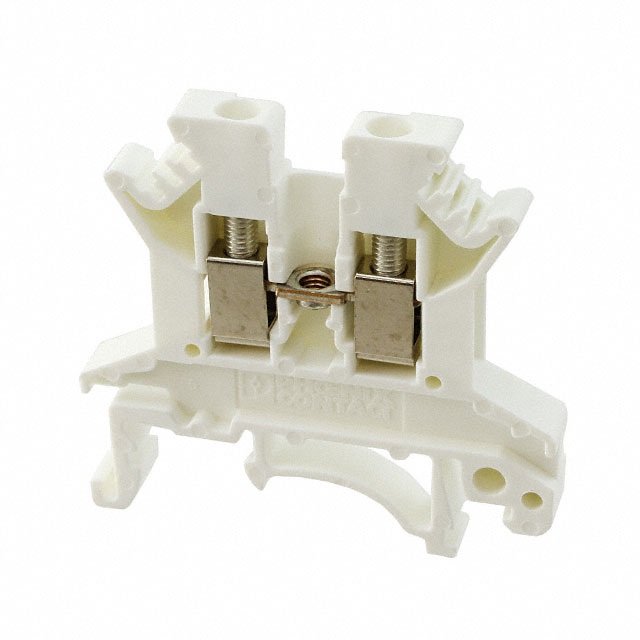

PHOENIX CONTACT 接线座- Din 轨道/通道 0719090

0719090概述

    Feed-through Modular Terminal Block UK 2,5 N WH (0719090)

    1. 产品简介


    Phoenix Contact 的 Feed-through Modular Terminal Block UK 2,5 N WH(0719090)是一款专为电子连接设计的模块化接线端子。此产品采用螺钉连接方式,适用于各种电线和电缆连接。其主要功能是通过螺钉紧固的方式将电线固定在电路板上,实现可靠的电气连接。该产品广泛应用于工业自动化、控制系统、建筑自动化等领域。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 连接方法:螺钉连接
    - 导体横截面积:实心导体:0.2 mm² 至 4 mm²;绞合导体:0.2 mm² 至 2.5 mm²;AWG 24 至 14
    - 宽度:5.2 mm
    - 颜色:白色
    - 安装类型:NS 35/7.5、NS 35/15
    - 最大负载电流:24 A(导体横截面为 2.5 mm²)
    - 额定浪涌电压:8 kV
    - 污染等级:3 级
    - 冲击电压类别:III 类
    - 绝缘材料组别:I 组
    - 连接符合标准:IEC 60947-7-1
    - 额定电流:24 A
    - 额定电压:800 V
    - 内部圆柱形规格:A3
    - 螺纹:M3
    - 紧固扭矩:最小 0.6 Nm,最大 0.8 Nm

    3. 产品特点和优势


    这款模块化接线端子的主要优势包括:
    - 可靠性高:螺钉连接确保了长期稳定的电气连接,减少了故障率。
    - 适用范围广:适用于多种导体横截面,满足不同应用需求。
    - 易于安装:模块化设计便于快速安装和拆卸,提高工作效率。
    - 防护等级高:符合 IEC 60947-7-1 标准,具有良好的抗干扰能力。
    - 阻燃材料:采用阻燃材料,符合 UL 94 V2 标准,保证安全可靠。

    4. 应用案例和使用建议


    该产品适用于多种场合,如工业控制柜、配电箱等。例如,在工业控制柜中,该接线端子可以用于电机、传感器和变频器等设备的连接。
    使用建议:
    - 在连接多根导线时,注意使用合适的连接桥进行跨接,以确保良好的电接触。
    - 安装时要确保螺钉紧固扭矩达到规范要求,避免过松或过紧。
    - 建议定期检查接线端子的紧固情况,确保连接可靠。

    5. 兼容性和支持


    该模块化接线端子与其他电子元件和设备高度兼容,可以方便地安装在标准 DIN 导轨上。制造商提供了详细的用户文档和技术支持,确保用户能够正确安装和使用产品。此外,还可以根据需要订购相应的配件,以扩展其功能。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:螺钉连接不稳定。
    - 解决方案:检查并调整紧固扭矩,确保符合规范要求。
    - 问题:接触电阻过高。
    - 解决方案:清理接触面,重新安装并确保导体正确压接。
    - 问题:无法找到正确的配件。
    - 解决方案:联系制造商或访问其官方网站获取更多配件信息。

    7. 总结和推荐


    总的来说,Phoenix Contact 的 Feed-through Modular Terminal Block UK 2,5 N WH(0719090)是一款高性能、高可靠性的模块化接线端子。它具有广泛的适用范围、优异的技术参数和良好的兼容性。无论是在工业控制、建筑自动化还是其他领域,这款接线端子都能提供卓越的表现。因此,我们强烈推荐使用这款产品,特别是在需要高效、稳定连接的应用场合。

0719090参数

参数
长*宽*高 5.2mm*5.2mm*42.5mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0719090厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0719090数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0719090 0719090数据手册

0719090封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.749 ¥ 31.6791
10+ $ 3.498 ¥ 29.5581
25+ $ 3.399 ¥ 28.7216
50+ $ 3.2076 ¥ 27.1042
100+ $ 2.9592 ¥ 25.0052
250+ $ 2.7324 ¥ 23.0888
500+ $ 2.5305 ¥ 21.3827
1000+ $ 2.3835 ¥ 20.1406
2500+ $ 2.331 ¥ 19.697
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.67
