1619707

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT

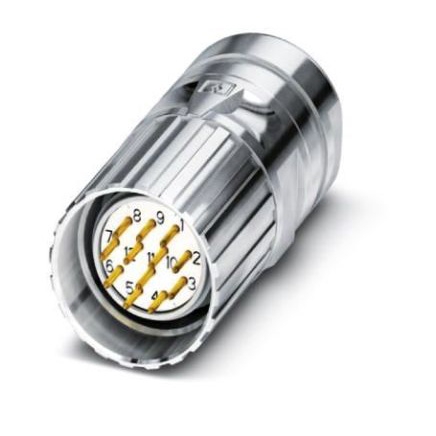

产品描述: 菲尼克斯,电缆连接器,CA-12P1N8A8007,Phoenix Contact M23圆形连接器插头, 12芯, 电缆安装, 压接
供应商型号: Q-1619707
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 1619707

1619707概述

    # 电子元器件产品技术手册:CA-12P1N8A8007电缆连接器

    1. 产品简介


    本产品是一款直式的电缆连接器,型号为CA-12P1N8A8007(产品代码1619707)。它具有高防护等级,适用于现场灵活装配,并提供可靠的信号传输。该连接器通过螺钉锁紧机制确保稳定连接,特别适用于工业自动化等领域。该连接器广泛应用于电力系统、机械设备、控制系统及通信设备等领域。

    2. 技术参数


    技术规格
    - 接口类型:M23
    - 插针数量:12个
    - 接触方式:压接式
    - 电缆直径范围:6mm至10mm
    - 环境温度:-40°C 至 125°C
    - 绝缘材料:PA 66
    - 过电压类别:II
    - 污染等级:3级
    - 防护等级(插入状态):IP67
    - 最小允许的电压:150V
    - 每个接触点的最大电流:8A(25°C)
    电气特性
    - 接触方式:压接式
    - 接触点直径:1mm
    - 接触点额定电流:每个接触点8A(25°C)
    - 绝缘材料:PA 66
    工作环境
    - 工作温度范围:-40°C 至 125°C
    - 防护等级(插入状态):IP67

    3. 产品特点和优势


    - 安全可靠:具有很高的防护等级(IP67),适合户外和工业环境下的应用。
    - 便捷安装:提供灵活的现场安装选项,适合需要快速组装的场合。
    - EMC保护:有效防止电磁干扰,保证信号传输的稳定性。
    - 高可靠性:采用螺钉锁紧和压接技术,保证长期使用的稳定性和抗振动能力。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化控制:可用于工业生产线上的传感器、执行器等设备的连接,确保信号的稳定传输。
    - 电力系统:适用于电力系统的监测设备,如电压、电流传感器等,以提高系统的可靠性和安全性。
    - 通信设备:作为通信设备之间的连接接口,确保信号的高效传输。
    使用建议
    - 在安装前仔细检查电缆直径是否符合要求,以避免损坏连接器。
    - 定期进行连接器的清洁和检查,以确保其持续稳定的性能。
    - 为延长使用寿命,建议定期更换密封圈,尤其是处于恶劣环境条件下的设备。

    5. 兼容性和支持


    兼容性
    该连接器可与其他符合M23标准的电缆和设备兼容。对于特定的应用场景,可以根据实际情况选择合适的电缆和其他连接器组件。
    支持
    厂商提供详尽的产品手册和技术支持,帮助用户了解产品的详细信息和正确的使用方法。此外,还提供产品保修和维修服务,确保客户能够享受到无忧无虑的使用体验。

    6. 常见问题与解决方案


    问题一:安装时发现插头无法完全插入插座。
    解决方案
    确认连接器是否正确对齐并按压到位。如果仍然存在问题,检查是否有异物阻碍或检查电缆直径是否超出规定范围。
    问题二:连接器接触不良,导致信号传输不稳定。
    解决方案
    重新压接接触点,确保所有连接都牢固可靠。检查电缆屏蔽层是否接地良好,确保没有松动或损坏的部分。
    问题三:设备在使用过程中出现过热现象。
    解决方案
    检查连接器是否已完全紧固,确保电缆没有受到过度拉扯或挤压。如有必要,调整安装位置以改善散热条件。

    7. 总结和推荐


    综上所述,CA-12P1N8A8007电缆连接器凭借其高防护等级、便捷的现场安装能力和可靠的信号传输性能,在多个应用领域内表现出色。其独特的设计使得产品在市场上具有较高的竞争力,值得推荐给对产品质量和性能有较高要求的用户。无论是工业自动化还是电力系统等领域,这款连接器都是一个值得信赖的选择。

1619707参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1619707厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619707数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1619707 1619707数据手册

1619707封装设计

查看详情并下载
Symbol
Footprint
3D Model
