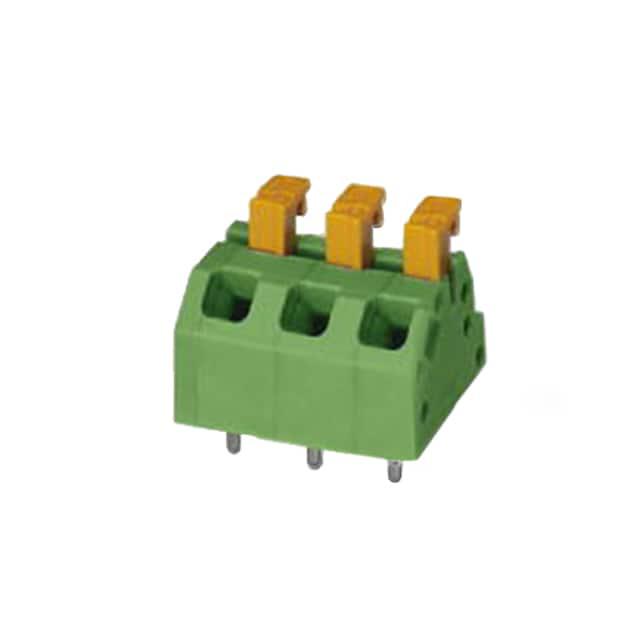

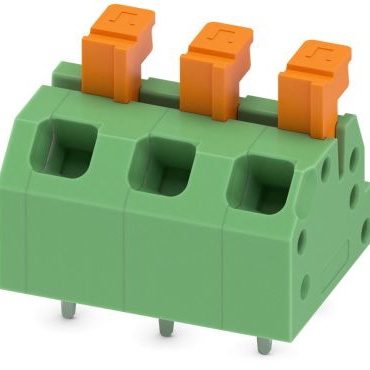

1864448

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 SPTAF 1/ 3-5.0-LL系列, 3路, 5mm节距, 通孔安装, 绿色
供应商型号: BN-1864448
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1864448

1864448概述

    PCB终端块SPTAF 1/3-5.0-LL技术手册解析
    本文旨在对来自Phoenix Contact的产品——PCB终端块SPTAF 1/3-5.0-LL进行详细解析,涵盖产品简介、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持,以及常见问题与解决方案等内容。

    1. 产品简介


    产品类型:PCB终端块
    主要功能:用于印刷电路板上的电线连接
    应用领域:广泛应用于各种需要精确连接的应用场景,如工业自动化、轨道交通、电力系统等

    2. 技术参数


    | 参数项 | 描述 |

    | 额定电流 | 13.5A |
    | 跳线间距 | 5mm |
    | 连接位置数 | 3 |
    | 连接方式 | 压入式弹簧连接 |
    | 安装方式 | 波峰焊接 |
    | 导线/PCB连接方向 | 45° |
    | 色彩 | 绿色 |
    尺寸参数:
    - 长度(l):11mm
    - 宽度(w):15mm
    - 高度(h):10.9mm
    - 引脚直径:2.6mm
    - 孔径:1.1mm
    绝缘材料等级:I级
    额定浪涌电压:4kV
    额定电压:250V、320V、630V
    耐火等级:UL 94 V0
    适用导线规格:
    - 实心导线:最小0.2mm²,最大0.75mm²
    - 复合导线:最小0.2mm²,最大1mm²
    - 适配导线规格:AWG 24-18

    3. 产品特点和优势


    - 快速便捷连接:采用压入式弹簧连接,无需工具即可完成连接。
    - 稳定接触力:确保长期稳定的接触。
    - 便捷操作:带手动释放按钮,便于操作。
    - 节省空间设计:体积小,适合空间受限的应用场合。
    - 集成测试选项:方便进行测试。

    4. 应用案例和使用建议


    应用示例:此PCB终端块适用于高密度连接需求的电路板。例如,在电机控制单元中,它能有效地将多根电线紧凑地固定在一起。
    使用建议:
    - 在安装前仔细阅读产品说明书,确保正确的安装步骤。
    - 尽量使用符合规格的导线,以保证良好的连接效果。
    - 在使用过程中定期检查连接点是否有松动现象,及时维护。

    5. 兼容性和支持


    该PCB终端块具有广泛的兼容性,适用于多种标准下的电路板。制造商提供了详尽的技术文档和在线支持服务,有助于解决用户可能遇到的技术难题。

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:参照产品手册,确保按照正确步骤进行安装。
    - 问题2:如何测试连接的稳定性?
    - 解决方案:利用产品自带的测试功能,确保接触良好。
    - 问题3:导线选择不当时怎么办?
    - 解决方案:根据产品规格选择合适的导线,避免接触不良。

    7. 总结和推荐


    综合评价:SPTAF 1/3-5.0-LL是一款功能强大且易于使用的PCB终端块。其优良的电气特性和创新的设计使其成为市场上同类产品中的佼佼者。
    推荐程度:强烈推荐。对于那些需要高效、可靠连接的项目,这款终端块无疑是一个理想的选择。

1864448参数

参数
长*宽*高 11mm*11mm*13.5mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1864448厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
