1710072

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

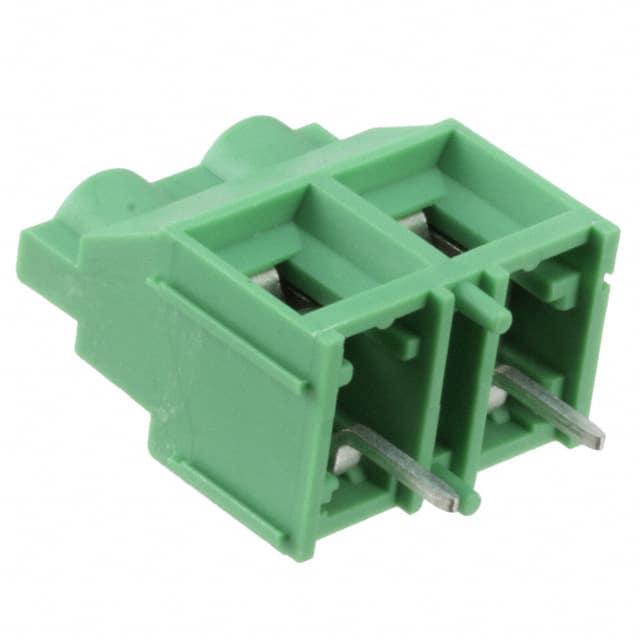

产品描述: Phoenix Contact PCB端子台 MKDSV 5/ 2-9.5系列, 2路, 9.52mm节距, 通孔, 螺钉拧紧端接, 绿色
供应商型号: 1710072
供应商: Master
标准整包数: 50
PHOENIX CONTACT 接线板-线至板 1710072

1710072概述


    产品简介


    PCB终端块 - MKDSV 5/2-9.5
    MKDSV 5/2-9.5是一款用于印刷电路板(PCB)的终端块,主要功能是为PCB提供可靠的电连接点。这款终端块适用于多种电子设备和系统,如工业自动化、通信设备、电力系统等,可有效实现电路的连接与管理。

    技术参数


    - 额定电流: 32 A
    - 额定电压:
    - III/3: 690 V
    - III/2: 1000 V
    - II/2: 1000 V
    - 耐冲击电压:
    - III/3: 8 kV
    - III/2: 8 kV
    - II/2: 6 kV
    - 工作温度范围: 标准值未提及,但通常可支持较宽的工作温度范围
    - 插针间距: 9.52 mm
    - 导线截面积:
    - 固体导线:0.2 mm² - 6 mm²
    - 绞合导线:0.2 mm² - 4 mm²
    - 安装方式: 焊接
    - 连接方式: 螺钉连接
    - 颜色: 绿色
    - 最大扭力: 0.5 Nm
    - 绝缘材料: PA
    - 阻燃等级: UL 94 V0
    - 内部通孔规格: A4
    - 剥线长度: 8 mm

    产品特点和优势


    - 反旋转销: MKDSV版本带有防旋转销,这使得2位置连接更加可靠。
    - 适用范围广: 支持导线截面从0.2 mm²到6 mm²,确保了广泛的应用需求。
    - 螺钉连接: 采用螺钉连接,连接稳固且易于维护。
    - 高可靠性: 绝缘材料符合UL 94 V0标准,提供了更高的防火安全等级。
    - 认证全面: 拥有多项认证,包括UL、cUL和GOST等,确保产品在不同地区的合规性和应用广泛性。

    应用案例和使用建议


    应用案例: MKDSV 5/2-9.5广泛应用于工业控制系统、通讯设备、电力系统等领域。例如,在一个自动化生产线中,它可用于连接传感器和执行器之间的信号线,确保稳定可靠的连接。
    使用建议:
    - 在安装过程中,确保连接部位无尘埃和其他杂质,以提高连接的可靠性。
    - 使用适当的工具施加适当的扭力,避免过度紧固导致的损坏。
    - 定期检查连接状态,特别是暴露在恶劣环境中的连接点,以确保长期稳定性。

    兼容性和支持


    MKDSV 5/2-9.5兼容于多种电气设备和系统。该产品已通过UL、cUL和GOST等多项认证,具有广泛的适用性和良好的国际通用性。Phoenix Contact提供详尽的产品支持和技术文档,帮助客户进行正确安装和使用。

    常见问题与解决方案


    - 问题1: 导线连接不稳定。
    - 解决方案: 检查导线剥皮长度,确保达到推荐的8 mm;使用合适的工具按照规定扭矩拧紧螺丝。
    - 问题2: 连接点发热。
    - 解决方案: 检查是否导线截面过大或者安装扭矩不足,确保按照规范操作。
    - 问题3: 长期使用后发现接触不良。
    - 解决方案: 定期检查连接点的清洁度和稳固性,必要时更换部件。

    总结和推荐


    MKDSV 5/2-9.5是一款高性能的PCB终端块,具备广泛的应用范围和可靠的电气性能。其独特的反旋转销设计和多样的连接方式使其成为连接电子系统的理想选择。鉴于其广泛的应用领域、高可靠性及详尽的技术支持,强烈推荐给需要高品质连接解决方案的工程师和技术人员。

1710072参数

参数
长*宽*高 12.5mm*12.5mm*26.5mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1710072厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1710072数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1710072 1710072数据手册

1710072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.6797 ¥ 13.9659
250+ $ 1.5925 ¥ 13.2409
500+ $ 1.4458 ¥ 12.0152
1000+ $ 1.3019 ¥ 10.661
2500+ $ 1.2955 ¥ 10.6092
5000+ $ 1.2892 ¥ 10.5573
7500+ $ 1.2829 ¥ 10.5055
10000+ $ 1.2829 ¥ 10.5055
库存: 250
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 698.29
