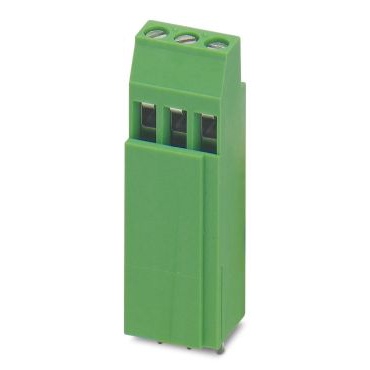

1723195

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 MK3DSH 3/ 3-5.08系列, 3路, 5.08mm节距, 通孔, 螺钉端接, 绿色
供应商型号: 651-1723195
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1723195

1723195概述

    PCB Terminal Block MK3DSH 3/3-5.08 技术手册

    1. 产品简介


    本产品为PCB终端块,型号为MK3DSH 3/3-5.08。它是一款用于印刷电路板连接的电气元件,具备坚固耐用的设计,主要用于需要高可靠性和安全性连接的应用场合。该产品特别适用于制造成型PCB的场合,且可配置不同数量的位置以适应不同的需求。

    2. 技术参数


    - 基本参数:
    - 额定电流:24A
    - 额定电压:400V
    - 连接间距(Pitch):5.08mm
    - 位置数量:3个
    - 连接方式:螺丝连接
    - 安装方式:焊接
    - 接线方向:0°
    - 颜色:绿色
    - 绝缘材料等级:I类
    - 机械参数:
    - 长度:12.1mm
    - 高度:44.8mm
    - 导线直径:0.9x0.9mm
    - 钻孔直径:1.3mm
    - 螺纹:M3
    - 最小紧固扭矩:0.5Nm
    - 最大紧固扭矩:0.6Nm
    - 电气参数:
    - 额定冲击电压(III/3):4kV
    - 额定冲击电压(III/2):4kV
    - 额定冲击电压(II/2):4kV
    - 额定电压(III/3):250V
    - 额定电压(III/2):400V
    - 额定电压(II/2):630V
    - UL/CUL认证使用组别B:125V,15A
    - UL/CUL认证使用组别D:300V,10A
    - 导线参数:
    - 固体导线截面积:最小0.2mm²,最大4mm²
    - 绞合导线截面积:最小0.2mm²,最大2.5mm²
    - 绞合导线截面积带套管:最小0.25mm²,最大1.5mm²
    - 绞合导线截面积不带套管:最小0.25mm²,最大1.5mm²
    - AWG/kcmil标准:最小24,最大12

    3. 产品特点和优势


    - 单排设计:适合多种应用场景,尤其是成型PCB的设计。
    - 耐用性:采用高强度绝缘材料和可靠的紧固设计,确保长时间使用的稳定性。
    - 广泛适用:能够连接不同规格的导线,满足不同应用场景的需求。
    - 易于安装:简单的螺丝连接和适配多种导线截面积的特点,使其安装更加方便。

    4. 应用案例和使用建议


    - 应用场景:该产品适用于工业自动化设备、电力控制系统、通信系统等多种场合。
    - 使用建议:
    - 在安装前,确保导线截面积符合要求,以避免过载引发的安全隐患。
    - 定期检查连接部位是否有松动,及时进行紧固处理。
    - 使用正确的工具进行操作,避免因不当操作导致的产品损坏。

    5. 兼容性和支持


    - 兼容性:该产品与其他标准的PCB终端块具有良好的兼容性,可以方便地进行替换和升级。
    - 支持和服务:制造商提供详细的技术文档和安装指南,同时提供售后服务和技术支持。

    6. 常见问题与解决方案


    - 问题1:螺丝连接松动怎么办?
    - 解决方法:首先检查导线是否正确固定,其次使用合适的扭矩值重新紧固螺丝。
    - 问题2:无法识别特定的认证标准怎么办?
    - 解决方法:参考产品技术手册,确保所选产品符合所需的认证标准。如仍有疑问,可联系制造商获取更多帮助。

    7. 总结和推荐


    综合评估:这款PCB终端块MK3DSH 3/3-5.08在设计和功能上都表现优秀,具有较高的可靠性和广泛的适用性。它的安装简便,能够在多种应用场景下发挥出色的表现。
    推荐结论:基于其稳定性和广泛的应用范围,强烈推荐该产品作为工业和自动化设备中的连接解决方案。无论是新项目的开发还是现有系统的升级,这款产品都是一个值得信赖的选择。
