1725055

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 PTDA 1.5/13-3.5系列, 13路, 3.5mm节距, 通孔, 弹簧笼端接, 绿色
供应商型号: 8543202
供应商: 海外现货
标准整包数: 50

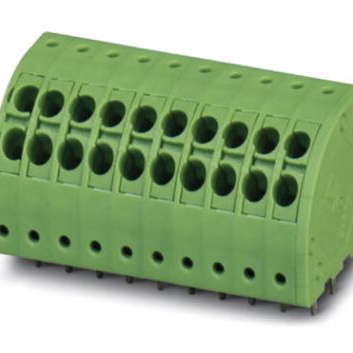

PHOENIX CONTACT 接线板-线至板 1725055

1725055概述

    电子元器件产品技术手册解析:PTDA 1,5/13-3,5



    1. 产品简介




    PTDA 1,5/13-3,5是一款由PHOENIX CONTACT制造的接线端子。它主要用于工业自动化、机械设备和控制系统中的电路连接。这款接线端子具有13个位置,采用了弹簧夹连接方式,适用于焊接安装。其设计灵活且耐用,适用于多种电气和电子设备。


    2. 技术参数




    - 基本规格
    - 额定电流(IN):13.5A
    - 额定电压(III/3):200V;(III/2):240V;(II/2):400V
    - 脱皮长度:10mm
    - 绝缘材料:PA(聚酰胺)
    - 防火等级:UL 94 V0
    - 尺寸:a = 42mm
    - 导体间距:3.5mm
    - 孔径:1.3mm
    - 引脚尺寸:1.0 x 0.4mm

    - 连接特性
    - 固体导体横截面积范围:0.2mm²至1.5mm²
    - 绞合导体横截面积范围:0.2mm²至1.5mm²
    - 绞合导体,带无塑料套管的接线筒:0.5mm²至1.5mm²
    - 绞合导体,带塑料套管的接线筒:0.5mm²

    - 其他认证
    - 证书:CB, CCA, CUL, UL, VDE


    3. 产品特点和优势




    PTDA 1,5/13-3,5的主要优势在于其卓越的安全性和可靠性。它通过UL 94 V0防火等级认证,确保在高温环境下的安全性。此外,它的绝缘材料为聚酰胺,具有良好的机械强度和耐化学腐蚀性。其独特的弹簧夹设计能够确保长期稳定接触,防止由于振动导致的松动。这使得它在工业环境中表现出色,尤其是在恶劣的工作条件下。


    4. 应用案例和使用建议




    PTDA 1,5/13-3,5接线端子广泛应用于各种工业自动化和控制系统中,特别是在需要高可靠性和安全性的场合。例如,在工业机器人、电动机驱动系统和可编程逻辑控制器(PLC)中,它可以确保电路连接的稳定性。对于用户而言,建议严格按照制造商的安装指南进行操作,以确保最佳性能。如果要提高可靠性,可以考虑在多个接线端子之间并联使用,从而分担负荷电流,延长使用寿命。


    5. 兼容性和支持




    该产品与其他电子元器件和设备具有很好的兼容性,适用于广泛的工业应用。制造商PHOENIX CONTACT提供了全面的技术支持和售后服务,包括安装指导、维修服务和备件供应。此外,该产品符合多项国际标准,如CB、CCA、CUL、UL和VDE,使其在全球范围内具备高度通用性。


    6. 常见问题与解决方案




    - 问题:接线端子安装时出现接触不良。
    - 解决方案:确保按照正确的步骤进行安装,特别是检查导体插入深度和导体与接线端子之间的紧密接触。

    - 问题:产品在高温环境下出现故障。
    - 解决方案:确认接线端子周围没有过高温度,或选择耐高温型号的产品。

    - 问题:无法正确脱皮导线。
    - 解决方案:使用正确的剥线工具,确保脱皮长度符合技术手册中的要求。


    7. 总结和推荐




    总体来说,PTDA 1,5/13-3,5是一款非常可靠和高效的接线端子,适用于各种工业自动化和控制系统。其卓越的安全性、稳定的电气性能和广泛的适用性使其在市场上具有很高的竞争力。建议在需要高可靠性的应用中选用此产品,并遵循制造商的安装指南和建议,以确保最佳的使用效果。

1725055参数

参数
长*宽*高 16mm(长度)*19.5mm(高度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1725055厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1725055数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1725055 1725055数据手册

1725055封装设计

查看详情并下载
Symbol
Footprint
3D Model
