1726118

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

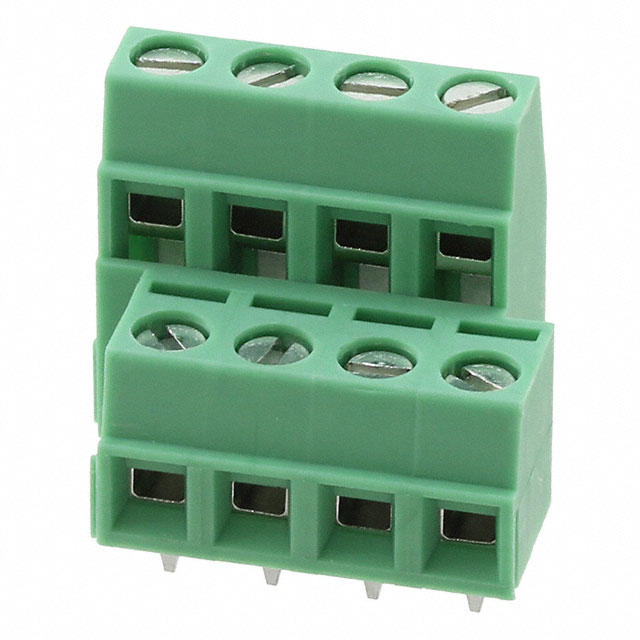

产品描述: Phoenix Contact PCB端子台 MKKDSN 1.5/ 4系列, 8路, 2行, 5mm节距, 通孔, 螺钉端接, 绿色
供应商型号: 651-1726118
供应商: Mouser
标准整包数: 1

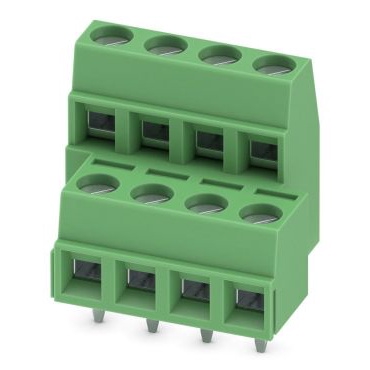

PHOENIX CONTACT 接线板-线至板 1726118

1726118概述

    MKKDSN 1.5/4 PCB Terminal Block 技术手册

    产品简介


    MKKDSN 1.5/4 是一款由 Phoenix Contact 生产的PCB终端块,主要应用于印刷电路板上的接线连接。这种终端块采用螺丝固定方式,可实现快速、可靠的电气连接。产品具有良好的绝缘性能和防火性能,适用于多种工业电气系统和自动化设备。

    技术参数


    - 额定电流:13.5 A
    - 额定电压:400 V(III/2),250 V(III/3),630 V(II/2)
    - 额定浪涌电压:4 kV
    - 接线间距:5 mm
    - 位数:4
    - 接线范围:固体导线最小0.14 mm²,最大1.5 mm²;绞合导线最小0.14 mm²,最大1.5 mm²
    - 螺丝规格:M3
    - 紧固扭矩:最小0.5 Nm,最大0.6 Nm
    - 内部通孔直径:1.3 mm
    - 绝缘材料:PA
    - 接线长度:6 mm
    - 颜色:绿色

    产品特点和优势


    1. 紧凑设计:该终端块采用紧凑型设计,结构高度仅为20 mm,适合空间受限的应用场合。
    2. 高密度连接:双层设计提供了高密度连接能力,便于复杂电路的设计与安装。
    3. 方便接线:适配各种导线截面,包括固体导线和绞合导线,确保可靠连接。
    4. 易于安装:通过螺钉连接,便于手动或工具安装。
    5. 优良的机械性能:通过了严格的机械强度测试,确保长期稳定运行。
    6. 防火性能:符合UL 94 V0标准,具有出色的阻燃性能。

    应用案例和使用建议


    - 工业自动化:可用于自动化设备和控制系统中,确保信号和电力的安全传输。
    - 建筑电气系统:在智能家居和楼宇自动化系统中,可以用于配电盘和控制面板的接线连接。
    - 交通设施:在轨道交通车辆上,可用作电气连接的接线端子。
    使用建议:
    - 在安装过程中,确保紧固扭矩适中,以避免过紧或过松。
    - 使用合适的螺丝刀工具进行紧固,保证电气接触良好。
    - 定期检查连接点,确保长期稳定的运行状态。

    兼容性和支持


    - 兼容配件:产品配备了多种配套工具,如插入桥和标记卡,方便用户进行安装和标识。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,帮助用户进行安装和维护。
    - 认证与合规:产品已通过多项国际认证,如UL、CSA和EAC,确保全球范围内的合规使用。

    常见问题与解决方案


    1. 紧固力矩不一致:定期检查并调整紧固力矩,确保每次安装的一致性。
    2. 接线松动:检查导线是否正确夹紧,必要时重新紧固螺丝。
    3. 过热现象:检查接线点是否接触良好,排除过载风险。

    总结和推荐


    综上所述,MKKDSN 1.5/4是一款高性能、高可靠性的PCB终端块,特别适合于紧凑型电气系统的接线连接。其优良的设计和制造质量使其成为工业自动化和建筑电气系统中的理想选择。如果您需要一个可靠且高效的接线解决方案,MKKDSN 1.5/4是一个值得考虑的产品。强烈推荐使用此产品。

1726118参数

参数
长*宽*高 18.3mm*22.6mm*22.6mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1726118厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1726118数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1726118 1726118数据手册

1726118封装设计

查看详情并下载
Symbol
Footprint
3D Model
