0441517

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , USLKG 5-1系列, 单层, 螺钉端接
供应商型号: Q-0441517
供应商: 期货订购
标准整包数: 50

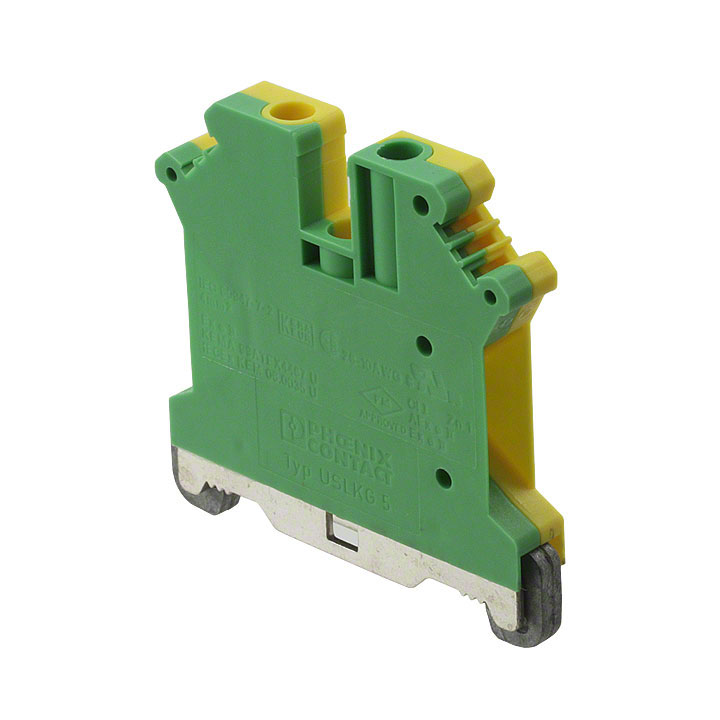

PHOENIX CONTACT 接线座- Din 轨道/通道 0441517

0441517概述

    # USLKG 5-1 接地端子技术手册

    产品简介


    USLKG 5-1 是一款由德国菲尼克斯公司生产的接地端子。这种端子采用了螺栓连接方式,能够满足工业应用中的各种需求。它适用于各种电气系统,尤其适合于安装在NS 35/ 15-2,3 DIN导轨上的场合。由于其坚固耐用的特点,USLKG 5-1 在工业自动化、电力系统、通信设备等领域中广泛应用。

    技术参数


    - 额定横截面: 4 mm²
    - 颜色: 绿黄色
    - 绝缘材料: PA
    - 阻燃等级: UL 94 V0
    - 污染等级: 3
    - 额定浪涌电压: 8 kV
    - 绝缘材料相对温度指数(电气): 130°C
    - 绝缘材料温度指数: 125°C
    - 接线端子安装: 0.6 Nm ... 0.8 Nm
    - 剥线长度: 8 mm
    - 螺纹: M3
    - 最小紧固扭矩: 0.6 Nm
    - 最大紧固扭矩: 0.8 Nm
    电气特性
    - 连接方式: 螺钉连接
    - 连接符合标准: IEC 60947-7-2, IEC/EN 60079-7
    - 刚性导线最小横截面: 0.2 mm²
    - 刚性导线最大横截面: 6 mm²
    - 柔性导线最小横截面: 0.2 mm²
    - 柔性导线最大横截面: 4 mm²
    工作环境
    - 工作温度范围: -60°C 至 130°C
    - 绝缘材料温度指数: 125°C
    - 低温下的静态绝缘材料应用: -60°C
    - 铁路车辆防火性能: 符合DIN 5510-2, NF F16-101, NF F10-102, ASTM E 1354标准

    产品特点和优势


    USLKG 5-1 接地端子的主要特点包括:
    - 阻燃性能: 具备UL 94 V0阻燃等级,有效防止火灾蔓延。
    - 耐高温: 绝缘材料能够在广泛的温度范围内保持稳定性能。
    - 高安全性: 额定浪涌电压高达8 kV,可承受高压冲击。
    - 坚固耐用: 采用螺栓连接方式,确保长期可靠的电气连接。
    - 环保合规: 满足REACH SVHC 和 China RoHS要求。

    应用案例和使用建议


    USLKG 5-1 适用于各类工业应用场景,如电力控制柜、配电箱、自动化控制系统等。在使用过程中,用户需要注意以下几点:
    - 安装方向: 为防止电压过载,当与直通端子对齐排置时,需要插入一个端板以隔离大于690V的电压。
    - 紧固力矩: 正确使用规定的紧固力矩,避免过松或过紧导致接触不良或损坏。
    - 导线选择: 根据实际应用需求,选择合适的导线截面积和类型,以确保最佳性能。

    兼容性和支持


    USLKG 5-1 可以直接安装在NS 35/ 15-2,3 DIN导轨上,与标准的DIN导轨系统完全兼容。菲尼克斯公司提供了详细的产品文档和技术支持服务,确保用户在使用过程中能够得到及时的技术指导和售后服务。

    常见问题与解决方案


    - 问题1: 端子无法正确安装在导轨上。
    - 解决方案: 确认安装位置准确,并检查导轨是否干净平整,必要时进行清洁处理。

    - 问题2: 连接后导线易松动。
    - 解决方案: 重新调整紧固力矩,确保符合0.6 Nm至0.8 Nm的规定范围。

    - 问题3: 端子接触电阻过高。
    - 解决方案: 检查导线是否有足够的清洁和压接良好,必要时更换新的导线。

    总结和推荐


    综上所述,USLKG 5-1 接地端子具备出色的阻燃性能、耐高温能力和高可靠性。它在各种恶劣环境下仍能保持稳定的电气连接,因此非常适用于工业自动化和电力系统的应用场合。强烈推荐该产品给需要高性能接地端子的用户和项目。

0441517参数

参数
长*宽*高 42.5mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0441517厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0441517数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0441517 0441517数据手册

0441517封装设计

查看详情并下载
Symbol
Footprint
3D Model
