1161098

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

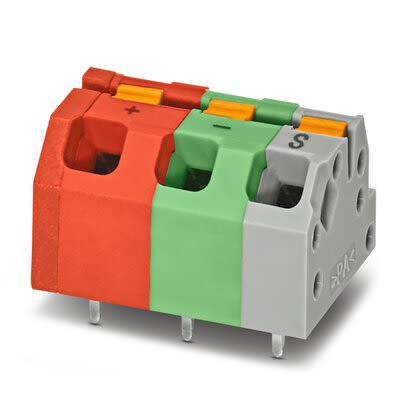

产品描述: Phoenix Contact PCB端子台, 3路, 5mm节距, 通孔
供应商型号: 651-1161098
供应商: Mouser
标准整包数: 1

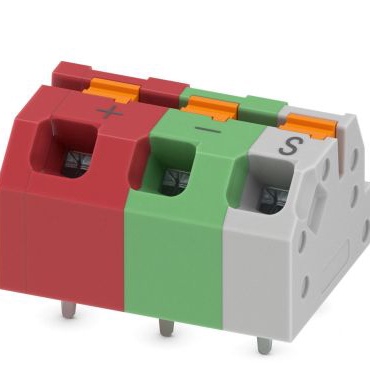

PHOENIX CONTACT 接线板-线至板 1161098

1161098概述

    电子元器件技术手册:PCB终端块

    产品简介


    这款电子元器件是一种印刷电路板(PCB)终端块,广泛应用于电力系统的连接和传输。它属于SPTAF 1/..-IL系列,具备紧凑的设计和高效的安全性能。适用于各种工业控制系统、电源系统及自动化设备等应用场景。

    技术参数


    - 基本参数:
    - 额定电流:16 A
    - 额定电压:320 V(III/2),250 V(III/3),630 V(II/2)
    - 最大冲击电压:4 kV
    - 推荐导线截面:1.5 mm²
    - 导线截面范围:0.2 mm² 至 1.5 mm²(固体导线)
    - 螺丝引脚长度:2.6 mm
    - 尺寸:宽度15 mm,高度10.6 mm,长度11 mm
    - 连接技术:
    - 连接方法:推入式弹簧连接
    - 连接方向:45°
    - 机械测试:
    - 承受拉力测试:固态导线最大承受40 N,柔性导线最大承受40 N
    - 抗震测试:频率10 Hz至150 Hz,振幅0.35 mm,加速度5g
    - 电气测试:
    - 短路电流测试
    - 绝缘电阻:邻近位置≥5 MΩ
    - 气隙和爬电距离:最小气隙值(非均匀场)≥3 mm,最小爬电距离≥3 mm
    - 环境条件:
    - 工作温度范围:-40°C 至 100°C
    - 储存运输温度范围:-40°C 至 70°C
    - 相对湿度:30% 至 70%

    产品特点和优势


    - 时间节省的推入式连接:无需工具即可快速连接导线。
    - 稳定的接触力:确保长期稳定的接触效果。
    - 直观操作:通过色标按钮实现简便的操作。
    - 小型化设计:在空间受限的应用中表现优秀。
    - 方便测试:集成的测试选项使得检查更为便捷。

    应用案例和使用建议


    - 应用场景:常用于工业控制系统、电源模块及自动化设备中的导线连接。
    - 使用建议:为了保证最佳性能,连接时应确保导线与端子块完全契合,特别是对于较大截面的导线(如1.5 mm²),需要考虑侧面支撑。此外,在连接过程中,还需注意导线的绝缘层直径不得超过3 mm。

    兼容性和支持


    - 兼容性:该产品适用于广泛的电路板设计,支持不同尺寸和类型的螺丝引脚连接。
    - 厂商支持:制造商提供详尽的技术文档、安装指南及客户支持服务。如需更多资料,可访问制造商官网。

    常见问题与解决方案


    - 问题1:连接导线时出现松动现象
    - 解决办法:确认导线与端子块紧密贴合,并进行适当的侧向支撑。
    - 问题2:产品在高温环境下使用时出现故障
    - 解决办法:在超过工作温度上限的情况下,可以考虑采取额外的散热措施,如安装散热片。

    总结和推荐


    这款PCB终端块凭借其卓越的电气性能和机械稳定性,在各类工业应用中表现出色。其紧凑的设计使其特别适合于空间受限的场景。强烈推荐给需要可靠且高效的导线连接解决方案的工程师和设计师。

1161098参数

参数
长*宽*高 11mm*15mm*10.6mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
包装方式 散装

1161098厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1161098数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1161098 1161098数据手册

1161098封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9205 ¥ 16.2282
10+ $ 1.8515 ¥ 15.6452
25+ $ 1.727 ¥ 14.5932
50+ $ 1.694 ¥ 14.3143
100+ $ 1.62 ¥ 13.689
250+ $ 1.512 ¥ 12.7764
500+ $ 1.3932 ¥ 11.7725
1000+ $ 1.323 ¥ 11.1794
2500+ $ 1.2915 ¥ 10.9132
库存: 112
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.22
直接购买
