1086471

厂牌: PHOENIX CONTACT

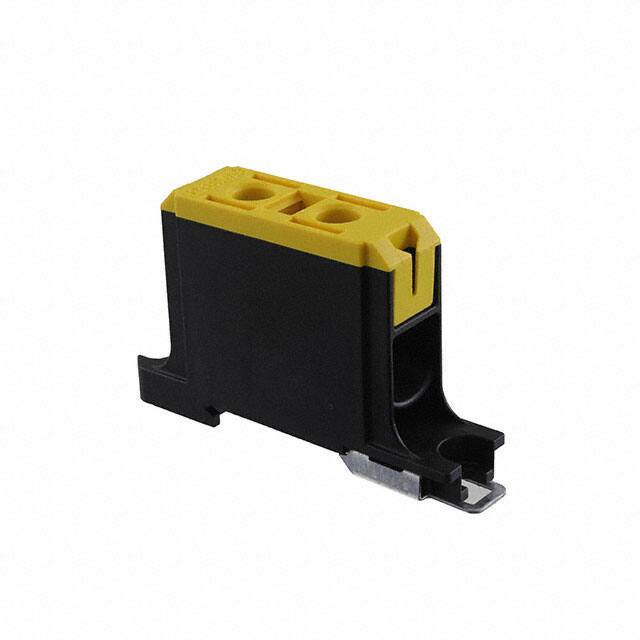

产品描述: 菲尼克斯 导轨式接线端子排, UBAL系列, 单层, 黄色, 螺钉端接
供应商型号: 651-1086471
供应商: Mouser
标准整包数: 1

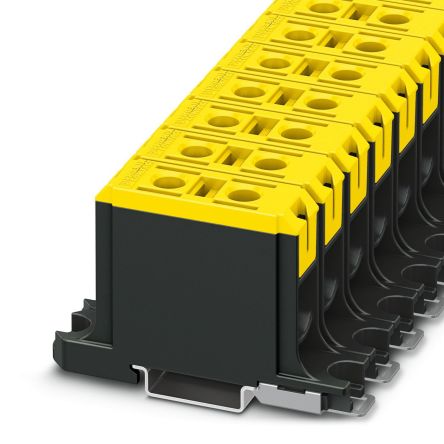

PHOENIX CONTACT 接线座- Din 轨道/通道 1086471

1086471概述


    产品简介


    UBAL 50 FE - 高电流终端块是一款专为铝和铜导线设计的高性能连接装置。该终端块主要用于电力传输和分配系统,适用于工业自动化、数据中心和电力基础设施等多种场合。它能够高效安全地连接不同类型的导线,确保系统的稳定运行。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 1000 V |
    | 额定电流 | 145 A (铝导线), 150 A (铜导线) |
    | 连接方式 | 螺钉连接 |
    | 连接点数量 | 2 |
    | 位置数量 | 1 |
    | 端子横截面积 | 6 mm² - 50 mm² |
    | 安装方式 | NS 35/15, NS 35/7.5 |
    | 颜色 | 黄色 (RAL 1018) |
    | 额定浪涌电压 | 8 kV |
    | 最大功率损耗 | 4.73 W |

    产品特点和优势


    1. 预润滑免维护端子:可简化铝导线的连接操作。
    2. 定制化螺钉连接:特别适用于多股铝导线和铜线。
    3. 坚固外壳:由玻璃纤维增强聚酰胺制成,具有 V0 阻燃等级。
    4. 特殊设计:允许同时连接铝和铜导线,提高灵活性和适用性。

    应用案例和使用建议


    该终端块广泛应用于工业自动化控制系统、数据中心及电力基础设施。对于需要连接多股铝导线和铜线的应用场景尤为合适。建议在连接铝导线时使用端帽以提高稳定性,特别是在高电流条件下。

    兼容性和支持


    UBAL 50 FE 可通过标准 DIN 导轨安装(如 NS 35/15 和 NS 35/7.5)。制造商提供详细的技术支持和售后服务,包括安装指导、故障排查等,确保用户能有效使用和维护该产品。

    常见问题与解决方案


    1. 问题:铝导线连接时出现松动
    - 解决方案:使用符合 EN 60228 标准的端帽进行保护。
    2. 问题:温度过高
    - 解决方案:确保正确的紧固扭矩(12 Nm)并避免过载。
    3. 问题:绝缘材料老化
    - 解决方案:定期检查绝缘材料状态,如有必要更换。

    总结和推荐


    UBAL 50 FE 是一款出色的高电流终端块,具有高可靠性和广泛的适用性。其坚固的外壳、定制化的螺钉连接设计和多功能性使其成为众多应用场景的理想选择。尽管初始投资可能较高,但其长期性能和可靠性足以证明其价值。强烈推荐在高电流连接需求的场合使用该产品。

1086471参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

1086471厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1086471数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 1086471 1086471数据手册

1086471封装设计

查看详情并下载
Symbol
Footprint
3D Model
