厂牌: PHOENIX CONTACT

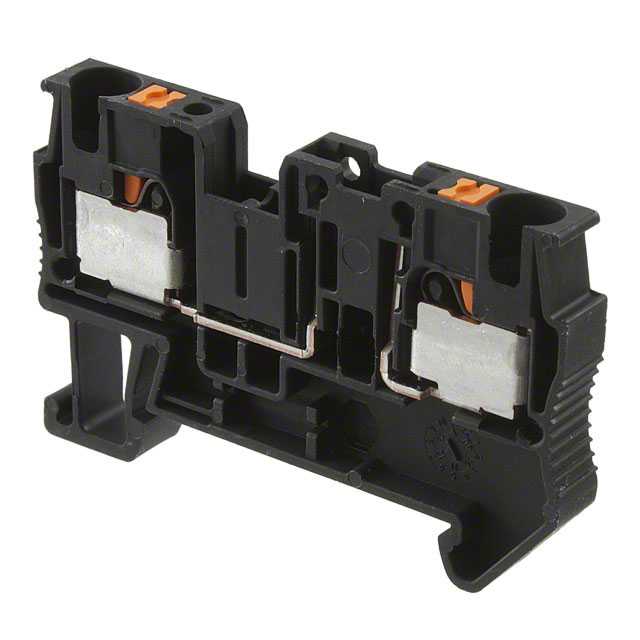

产品描述: 菲尼克斯,PT4-FSI/F,保险丝接线端子,菲尼克斯 保险丝接线端子, PT 4-FSI/F系列, 单层, 黑色, 推入式端接, 10A
供应商型号: BN-3208943
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 3208943

3208943概述

    电子元器件产品技术手册:PIT 4-FSI/F 模块化熔断终端

    1. 产品简介


    PIT 4-FSI/F 是一款模块化的熔断终端,专为需要高可靠性和稳定性的电气应用而设计。该产品适用于工业自动化、电力系统、建筑自动化及各类控制系统的布线需求。其主要功能是提供安全可靠的电路保护,同时具备方便安装和维护的特点。

    2. 技术参数


    PIT 4-FSI/F 的技术规格如下:
    - 电流:10 A(标准),最大可到15 A(单级安排)
    - 电压:400 V
    - 宽度:6.2 mm
    - 颜色:黑色
    - 连接方法:腿部弹簧连接
    - 导体横截面:0.2 mm² 至 6 mm²(固体);0.2 mm² 至 4 mm²(绞合)
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 认证:GL, GOST

    3. 产品特点和优势


    - 多功能性:适用于多种电气应用,特别是在需要紧凑布局和高效布线的场合。
    - 安全性:配备弹簧式连接,确保电气接触稳定可靠,提高电路的安全性。
    - 可靠性:高阻燃等级和严格的生产标准保证了产品的长期稳定运行。
    - 易维护:通过插拔式结构设计,便于现场维护和更换。

    4. 应用案例和使用建议


    PIT 4-FSI/F 常用于电气控制柜、自动化设备和电力传输系统中。为了优化其使用效果,建议:
    - 确保连接导线符合规定的横截面范围,避免过载。
    - 定期检查连接处是否松动,确保电气接触良好。
    - 在高温环境下使用时,需注意温度对熔断器性能的影响,适当降低负载电流。

    5. 兼容性和支持


    PIT 4-FSI/F 可以与多种标准的NS 35/7.5 或 NS 35/15 DIN 铁轨适配器配合使用。制造商提供了详细的安装和维护指南,以确保产品的最佳性能和最长使用寿命。

    6. 常见问题与解决方案


    - 问题:熔断器频繁烧毁
    - 解决方案:检查电路负载是否超过规定值,必要时更换更高容量的熔断器。
    - 问题:连接松动
    - 解决方案:使用专用工具紧固连接点,确保良好的电气接触。
    - 问题:接线错误
    - 解决方案:严格按照制造商提供的电路图进行接线,并定期检查。

    7. 总结和推荐


    PIT 4-FSI/F 模块化熔断终端是一款高性能、高可靠性的电气保护装置,适用于多种应用场景。其优异的安全性和易维护性使其成为电气工程领域的理想选择。如果您正在寻找一款能够满足工业需求并保障电路安全的产品,强烈推荐选择 PIT 4-FSI/F。

3208943参数

参数
长*宽*高 56mm(长度)*6.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装,散装

3208943厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3208943数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3208943 3208943数据手册

3208943封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.5824 ¥ 56.1479
50+ $ 5.9895 ¥ 51.0904
100+ $ 5.3966 ¥ 46.033
库存: 42
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 561.47
