3033236

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电位分配端子,STU35/4X10YE,菲尼克斯 导轨式接线端子排, STU 35/ 4X10系列, 黄色, 弹簧笼端接, 41A
供应商型号: Q-3033236
供应商: 期货订购
标准整包数: 25
PHOENIX CONTACT 端子 - 专用端子 3033236

3033236概述

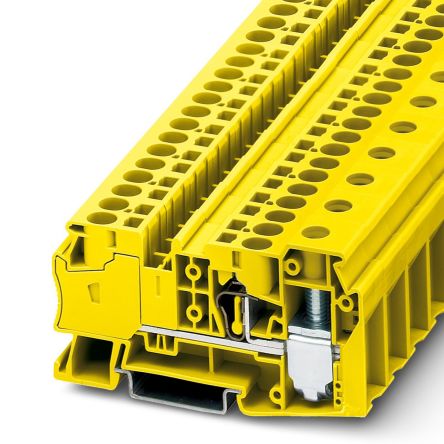

    STU 35/4X10 YE 潜在集体终端:详细介绍与应用指南

    1. 产品简介


    STU 35/4X10 YE 潜在集体终端是一款混合型终端块,主要用于将一根35平方毫米(mm²)的电源线分成四根10平方毫米的连接线。这种终端块集成了弹簧夹和螺丝端子两种连接方式,适用于各种电力分配应用。产品具有出色的电气特性和机械强度,确保了长期稳定可靠的操作。广泛应用于工业自动化、建筑电气和轨道交通等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 1000伏 (V) |
    | 额定电流 | 41安培 (A) |
    | 额定跨接铜线尺寸(弹簧夹连接) | 6 mm² 至 10 mm² |
    | 额定跨接铜线尺寸(螺丝连接) | 1.5 mm² 至 50 mm² |
    | 螺丝螺纹规格 | M6 |
    | 紧固扭矩范围 | 3.2 至 3.7 牛米 (Nm) |
    | 额定功率消耗 | 4.06瓦 (W) |
    | 短时承受电流(10 mm²导线) | 1.2 千安培 (kA) |
    | 短时承受电流(6 mm²导线) | 0.72 千安培 (kA) |
    | 温度指数(绝缘材料) | 130摄氏度 (°C) |
    | 额定浪涌电压 | 8 千伏 (kV) |
    | 尺寸 | 宽度:16.2 mm,高度:86 mm,深度:NS 35/7,5为46.8 mm,NS 35/15为54.3 mm |

    3. 产品特点和优势


    - 多样化连接方式:产品同时支持弹簧夹和螺丝端子两种连接方式,适用范围广。
    - 高可靠性:经过严格的电气和机械测试,确保产品能够在极端环境下保持稳定运行。
    - 灵活的应用场景:既可以用于单个电源线的分路,也支持进一步的桥接操作,增加了系统的灵活性。
    - 标准兼容性:通过多项国际认证(如UL和EAC),确保其在全球范围内具备较高的市场接受度。

    4. 应用案例和使用建议


    - 应用案例:该产品经常用于工厂自动化系统中的电力分配单元,实现电力线路的有效管理和安全控制。在轨道交通领域,可以用于配电柜内的电力管理。
    - 使用建议:为了确保最佳效果,在安装过程中应注意连接方式的选择,以及在负载电流接近最大额定值时采取适当的散热措施。定期检查和维护也是确保其长期稳定运行的关键。

    5. 兼容性和支持


    - 兼容性:STU 35/4X10 YE 支持与同类弹簧夹系列的标准终端块一致的桥接,提高了系统的灵活性和互换性。
    - 支持和服务:制造商提供详细的用户手册和技术支持,帮助用户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:终端块在使用过程中出现过热现象。
    - 解决方案:检查导线的截面大小是否超出额定值,确保连接牢固,且避免多条导线同时接入同一个端子。

    - 问题二:螺丝连接处的紧固力不够,导致接触不良。
    - 解决方案:使用规定范围内的紧固扭矩进行安装,确保连接处紧固到位。

    7. 总结和推荐


    总体而言,STU 35/4X10 YE 潜在集体终端是一款设计精良、性能卓越的产品,能够满足多种应用场景下的需求。其多样化的连接方式、优异的电气性能以及标准认证都证明了其市场竞争力。无论是工业自动化还是轨道交通等领域,这款终端块都能发挥重要作用。因此,强烈推荐该产品给需要高可靠性电力分配解决方案的用户。
    [参考链接:产品详情页](https://www.phoenixcontact.com/us/products/3033236)

3033236参数

参数
长*宽*高 86mm(长度)*16.2mm(宽度)

3033236厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3033236数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3033236 3033236数据手册
