首页  >  产品百科  >  3249017

3249017

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型直通式接线端子,MSBV2,5,菲尼克斯 直通式接线端子 , MSBV 2.5系列, 单层, 灰色, 弹簧夹端接, 24A
供应商型号: 277-11179-ND
供应商: Digi-Key
标准整包数: 1

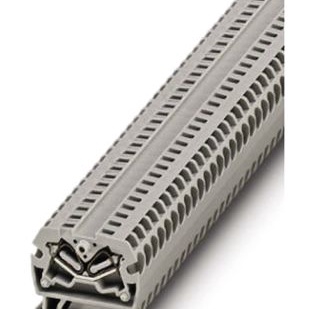

PHOENIX CONTACT 端子 - 专用端子 3249017

3249017概述

    #

    产品简介

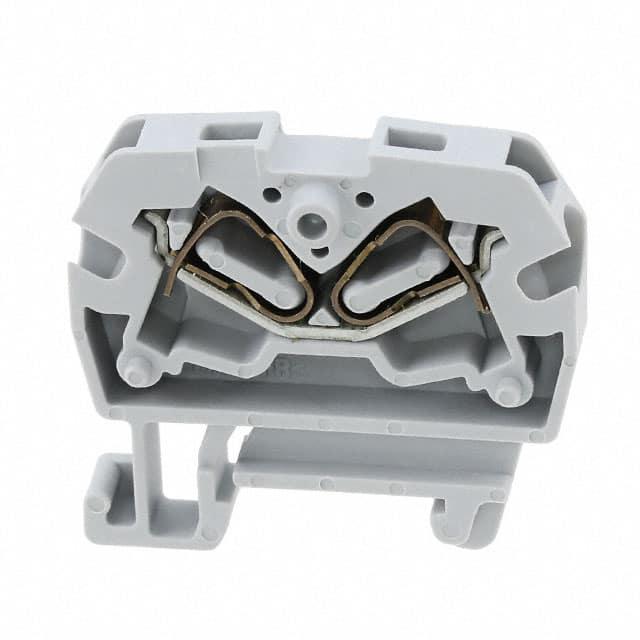

    Mini Feed-Through Terminal Block - MSBV 2.5
    Phoenix Contact 的 Mini Feed-Through Terminal Block - MSBV 2.5 是一款专为紧凑型设计的终端块,广泛应用于电气工程领域。它采用弹簧夹连接方式,适用于导线截面积为 0.08 mm² 至 4 mm² 的电气连接。该产品体积小巧,可直接安装于标准的 15 mm DIN 导轨上,适用于各种复杂的电路系统。

    技术参数


    基本参数
    - 连接方式:弹簧夹连接
    - 导线截面范围:0.08 mm² 至 4 mm²
    - 美规导线范围:28 AWG 至 12 AWG
    - 宽度:5.2 mm
    - 高度:22 mm
    - 色彩:灰色
    - 安装方式:15 mm DIN 导轨
    性能参数
    - 额定电流:24 A(2.5 mm² 导线)
    - 最大负载电流:30 A(4 mm² 导线)
    - 额定电压:800 V
    - 泄漏电压测试:通过,设定值 9.8 kV
    - 工频耐压测试:通过,设定值 2 kV
    - 短时电流:0.48 kA
    - 紧固力测试:通过,导线横截面分别为 0.08 mm²、2.5 mm² 和 4 mm²
    工作环境
    - 污染等级:3
    - 过电压类别:III
    - 绝缘材料组:I
    - 温度指数(绝缘材料):130°C
    其他特性
    - 支持标准:IEC 60947-7-1、CSA、UL 认证
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0

    产品特点和优势


    特点
    - 紧凑设计节省空间
    - 便于标记所有接线点,提高清晰度
    - 标准化的插片桥接,方便电位分布
    优势
    - 高可靠性:通过严格的冲击和振动测试,确保长期稳定运行
    - 多重认证:符合国际标准和规范,如 IEC、CSA、UL 等
    - 灵活安装:可直接安装在 15 mm DIN 导轨上,适用多种场合

    应用案例和使用建议


    应用场景
    - 工业自动化控制
    - 数据中心配电系统
    - 电信基站电源管理
    使用建议
    - 在高振动环境中使用时,建议额外固定以增加稳定性。
    - 选择合适的导线截面,避免因电流过大导致过热。
    - 在安装过程中注意标记清晰,便于后续维护。

    兼容性和支持


    兼容性
    - 可与标准 15 mm DIN 导轨兼容,易于安装。
    厂商支持
    - Phoenix Contact 提供详尽的技术文档和支持服务,确保用户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    常见问题
    1. 连接不稳固
    - 解决方案:检查导线是否正确插入,确认锁紧装置是否到位。

    2. 电压下降
    - 解决方案:检查导线是否受损,更换新的导线。
    3. 温度过高
    - 解决方案:减小导线负载,确保导线横截面足够大。

    总结和推荐


    综合评估
    MSBV 2.5 是一款高性能、多功能的 Mini Feed-Through Terminal Block,适合多种复杂电气系统。其通过多项严格测试,表现出色的可靠性和稳定性,符合国际标准。
    推荐
    鉴于其卓越的性能、灵活的应用场景及完善的售后服务,我们强烈推荐 MSBV 2.5 终端块用于工业和商业电气系统的连接需求。

3249017参数

参数
长*宽*高 32mm*5.2mm*22mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3249017厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3249017数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3249017 3249017数据手册

3249017封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
