3038147

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,弹簧接地端子,STS6-PE,Phoenix Contact 接地端子排, 2 路, 绿色/黄色, 弹簧笼端接
供应商型号: 3038147-ND
供应商: Digi-Key
标准整包数: 1

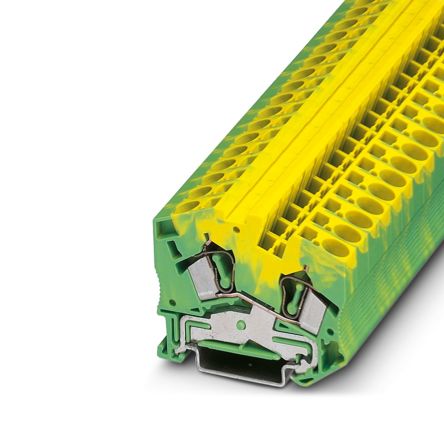

PHOENIX CONTACT 端子 - 专用端子 3038147

3038147概述

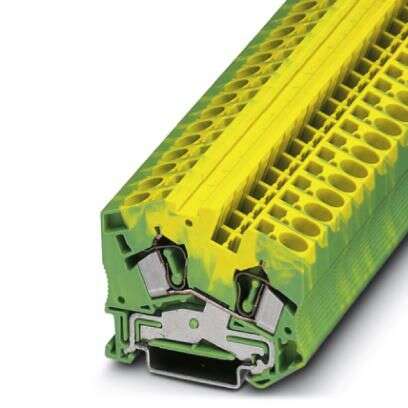

    STS 6-PE Spring Cage Ground Terminal Block

    1. 产品简介


    STS 6-PE是一款弹簧笼式接地端子块,适用于需要稳定和可靠的接地连接的场合。它主要用于配电系统中,作为接地连接点,确保电气设备的安全运行。STS 6-PE的特点在于其简单可靠的连接方式,使其成为电力系统安装和维护的理想选择。

    2. 技术参数


    - 产品类型: 接地端子块
    - 连接数: 2个
    - 连接方法: 弹簧笼连接
    - 安装方式: NS 35/7.5 和 NS 35/15
    - 额定电压: 6 mm²
    - 绝缘特性: 过电压类别III,污染等级3
    - 电涌电压: 8 kV
    - 最大功率耗散: 1.31 W
    - 导线截面积: 刚性导体0.2 mm²至10 mm²,柔性导体0.2 mm²至6 mm²
    - 尺寸: 宽度8.2 mm,高度58 mm,深度根据安装类型不同为50 mm 或57.5 mm
    - 材料规格: 颜色绿色黄色,阻燃等级UL 94 V0,绝缘材料组I
    - 环境条件: 工作温度范围为-60°C至110°C,湿度范围20%至90%

    3. 产品特点和优势


    - 一致性: 具有相同的形状和间距,与馈通端子块一致。
    - 便捷安装: 通过简单的DIN轨插入即可实现机械和电气无误差接触。
    - 标准符合: 满足IEC 60947-7-2标准要求。
    - 防火性能: 符合多项铁路车辆防火标准(如DIN EN 45545-2),并通过多个火灾测试。
    - 高温稳定性: 绝缘材料温度指数高,能够在高温环境下保持良好的性能。

    4. 应用案例和使用建议


    STS 6-PE广泛应用于工业控制系统、配电系统等领域,确保电气设备的安全可靠运行。在实际应用中,STS 6-PE通常用于连接地线,提供稳定的接地路径。建议用户在安装过程中注意导线的截面积,避免过载导致的安全隐患。同时,建议定期检查连接部位,确保长期可靠的电气接触。

    5. 兼容性和支持


    STS 6-PE兼容多种类型的DIN轨安装,并且配备了广泛的配件支持,例如插件桥接器、短路连接器等,以满足不同应用需求。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利安装和维护。

    6. 常见问题与解决方案


    1. 问题: 导线无法牢固固定。
    - 解决方案: 检查导线是否正确剥离,并按照技术手册的指示进行安装。
    2. 问题: 连接处出现过热现象。
    - 解决方案: 确认导线截面积是否符合规格要求,避免过载。
    3. 问题: 无法正常安装到DIN轨上。
    - 解决方案: 检查DIN轨是否正确安装,并确保端子块正确插入。

    7. 总结和推荐


    STS 6-PE是一款设计优良、性能可靠的弹簧笼式接地端子块,特别适合需要高效接地连接的应用场合。它的显著优势在于易于安装、高可靠性及卓越的防火性能。因此,我们强烈推荐在工业控制系统和配电系统中使用STS 6-PE,以确保设备安全和系统的稳定运行。

3038147参数

参数
长*宽*高 58mm*8.2mm*57.5mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3038147厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3038147数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3038147 3038147数据手册

3038147封装设计

查看详情并下载
Symbol
Footprint
3D Model
