1864105

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

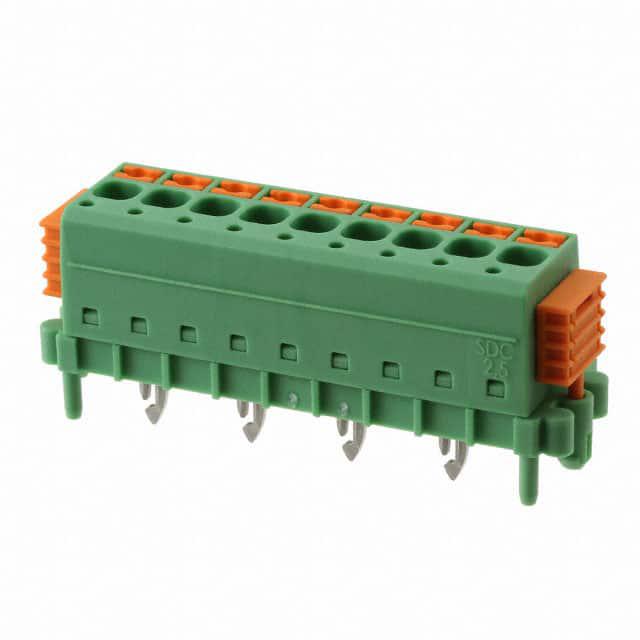

产品描述: Conn PC Terminal Block 9 POS 5mm SKEDD ST Thru-Hole 12A
供应商型号: R24-1864105
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1864105

1864105概述

    电子元器件产品技术手册:SDC 2,5/9-PV-5,0-ZB
    本文档详细介绍了型号为SDC 2,5/9-PV-5,0-ZB的插件组件,该组件采用推入式弹簧连接方式。本文将通过产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案,以及综合评估和推荐等方面,全面解析该产品的特性和应用场景。

    1. 产品简介


    SDC 2,5/9-PV-5,0-ZB是一款适用于印刷电路板(PCB)的插件组件,其主要特点包括:
    - 连接位数:9位
    - 额定电流:12A
    - 导体截面积:2.5mm²
    - 额定电压:200V
    - 连接方向:0°
    - 包装形式:纸箱包装
    - 连接方法:推入式弹簧连接
    - 安装方式:SKEDD直接插拔技术

    2. 技术参数


    - 导体截面积:固体导体2.5mm²;柔性导体0.2mm²至2.5mm²;AWG导线12到24
    - 绝缘材料:PA(聚酰胺),PBT(聚对苯二甲酸丁二醇酯)
    - 接触材料:铜合金,镍镀层(1.5µm至4µm),锡镀层(4µm至8µm)
    - 电气数据:额定电流12A;额定绝缘电压200V;额定冲击电压4kV;污染等级3;过电压类别III
    - 温度范围:
    - 储存/运输:-40°C至70°C
    - 组装:-5°C至100°C
    - 运行:-40°C至X°C(取决于降额曲线)

    3. 产品特点和优势


    - SKEDD直接插拔技术:实现灵活定位,提高装配效率
    - 简单插入,手插即可完成安装:无需工具,方便快捷
    - 振动阻抗性强:保证连接稳定,减少因振动引起的故障
    - 测试便捷:内置测试选项,便于现场测试
    - 颜色编码的操作杆:直观易用,快速识别

    4. 应用案例和使用建议


    - 应用场景:适用于工业自动化控制设备,电力系统等领域的印刷电路板连接
    - 使用建议:确保导线截面符合规格要求,避免过度弯曲导致损坏。建议在组装前进行模拟测试,确保连接稳固。

    5. 兼容性和支持


    - 兼容性:与其他标准符合的电子元器件兼容,确保连接可靠
    - 支持:制造商提供详尽的技术文档和售后服务,确保用户能够获得及时的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:连接不稳定
    - 解决办法:检查导线截面积是否符合要求,确保连接正确无误。
    - 问题2:测试失败
    - 解决办法:使用合适的测试设备和方法,确保测试条件满足要求。
    - 问题3:连接处发热
    - 解决办法:检查接触电阻是否正常,必要时更换部件。

    7. 总结和推荐


    SDC 2,5/9-PV-5,0-ZB凭借其高可靠性、易于安装和测试的优势,在工业应用中表现卓越。该产品不仅简化了电路板的设计和制造过程,还提升了整体系统的稳定性和使用寿命。因此,我们强烈推荐该产品应用于各种需要可靠电气连接的场合。为了确保最佳效果,请务必遵循制造商的安装和操作指南。

1864105参数

参数
长*宽*高 15.3mm*15.3mm*21.2mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

1864105厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
