0790621

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , OTTA6-P/P YE系列, 单层, 黄色, 栓端接, 41A
供应商型号: Q-0790621
供应商: 期货订购
标准整包数: 50

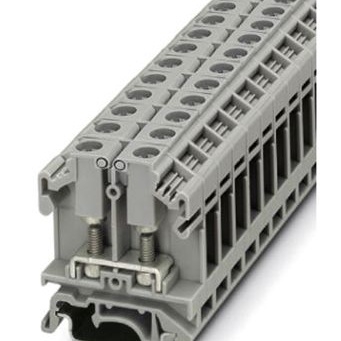

PHOENIX CONTACT 接线座- Din 轨道/通道 0790621

0790621概述

    电子元器件产品技术手册:OTTA 6-P/P YE Feed-through Terminal Block

    产品简介


    OTTA 6-P/P YE 是一款通用型穿通式接线端子块,采用螺钉连接方式,具备测试插座螺丝功能。该产品的额定截面为0.1至6平方毫米,宽度为11毫米,颜色为黄色。此产品广泛应用于工业自动化、建筑布线、电力系统及其他需要可靠连接的场合。

    技术参数


    - 产品型号:OTTA 6-P/P YE
    - 最小订单量:50个
    - 单个重量(不含包装):21.6克
    - 包装单位:1个
    - 原产国:印度
    - 海关编码:85369010
    - 绝缘材料:PA
    - 阻燃等级(UL 94标准):V0
    - 污染程度:3
    - 额定浪涌电压:8千伏
    - 绝缘材料组别:I
    - 最大负载电流(6平方毫米导线):41安培
    - 连接方法:螺钉连接
    - 适用导线:
    - 实心导线:0.1平方毫米至6平方毫米(AWG 26至10)
    - 柔性导线:0.1平方毫米至6平方毫米(AWG 26至10)
    - 紧固力矩(最小/最大):1.5牛米/1.8牛米
    - 螺纹规格:M4
    - 连接标准:IEC 60947-7-1, DIN 46234, DIN 46237

    产品特点和优势


    1. 可靠的连接能力:采用螺钉连接方式,保证长期稳定性能。
    2. 广泛的适用性:适用于不同类型的导线(实心和柔性),适合多种应用环境。
    3. 高度安全:UL认证及EAC认证确保产品在国际市场的安全性。
    4. 高效散热:采用高性能绝缘材料PA,有效防止过热。
    5. 易于安装和维护:结构简单,便于快速安装和拆卸。

    应用案例和使用建议


    应用案例:用于电力系统的配电箱中,将电缆与开关、断路器等连接起来。例如,在工业控制柜中使用OTTA 6-P/P YE来实现电缆之间的安全连接,确保系统运行稳定。
    使用建议:
    1. 在连接导线时,请确保紧固力矩达到规定的范围,以保证良好的接触性能。
    2. 使用前请检查导线是否符合规定的规格,避免使用过细或过粗的导线导致连接不牢。
    3. 定期进行维护检查,确保连接点无松动现象,提高系统的整体可靠性。

    兼容性和支持


    OTTA 6-P/P YE 与各种常见的电气设备和接线端子相兼容,可以轻松集成到现有系统中。厂商提供详细的用户文档和售后服务,确保用户能够正确使用并及时解决问题。

    常见问题与解决方案


    1. 问题:紧固力矩未达到规定值,导致连接不牢。
    - 解决方案:请使用合适的工具按照规定的紧固力矩进行操作。如果无法达到要求,可能需要更换新的紧固件。

    2. 问题:导线无法插入到端子孔中。
    - 解决方案:确认导线的直径是否在允许范围内。若超出允许范围,请更换相应尺寸的导线。

    3. 问题:导线连接后出现接触不良。
    - 解决方案:确保导线已完全插入,并且紧固件已正确拧紧。如仍存在问题,请检查导线是否损坏。

    总结和推荐


    OTTA 6-P/P YE 穿通式接线端子块凭借其出色的连接性能和广泛的应用范围,在众多同类产品中脱颖而出。其在工业自动化、电力系统等领域有着广泛应用前景。建议用户在选择此类产品时,重点关注其规格参数和技术性能,确保满足实际应用需求。对于需要高可靠性的应用场景,OTTA 6-P/P YE 是一个值得推荐的选择。

0790621参数

参数
长*宽*高 43.5mm(长度)*11mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0790621厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0790621数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0790621 0790621数据手册

0790621封装设计

查看详情并下载
Symbol
Footprint
3D Model
