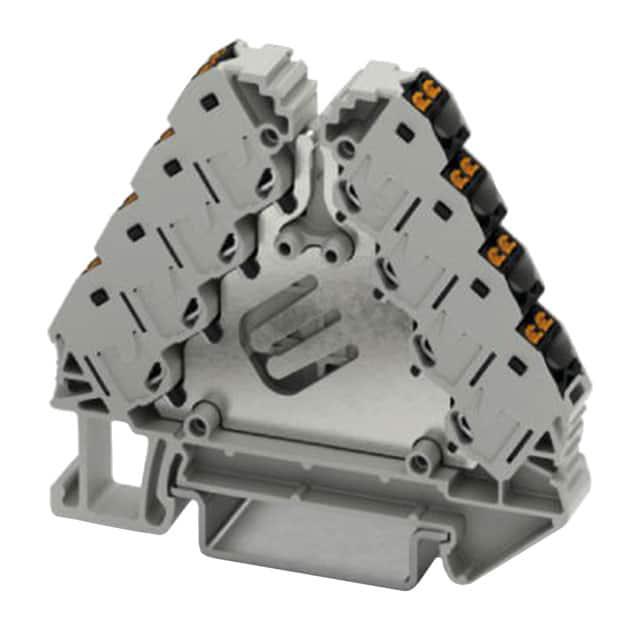

3270157

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电位分配端子,PTRVB4-PV/BK,Phoenix Contact 分线盒, 16路, 37A , 26→ 14 (实心、柔性) AWG线规格
供应商型号: PYA-3270157
供应商: 海外现货
标准整包数: 10
PHOENIX CONTACT 端子 - 专用端子 3270157

3270157概述

    # Phoenix Contact PTRVB 4-PV 技术手册

    产品简介


    基本信息
    Phoenix Contact PTRVB 4-PV 是一款高性能的潜在分路器(Potential Distributor),适用于工业自动化、建筑自动化、能源管理和通信系统等领域。其核心功能在于为各种控制和配电系统提供可靠且安全的连接方式。
    主要功能
    - 桥接多个电路
    - 支持高电流和电压传输
    - 采用推入式连接技术(Push-in connection)
    应用领域
    - 工业自动化控制系统
    - 建筑自动化系统
    - 能源管理系统
    - 通信设备
    - 配电设备

    技术参数


    | 参数 | 值 |

    | 额定电压 (UN) | 250 V |
    | 额定电流 (IN) | 17.5 A |
    | 导线截面积 | 0.14 mm² - 2.5 mm² |
    | AWG | 14 - 26 |
    | 连接方式 | 推入式连接 |
    | 宽度 | 8.3 mm |
    | 长度 | 64 mm |
    | 颜色 | 灰色 |
    | 安装方式 | NS 35/7.5, NS 35/15 |

    产品特点和优势


    独特功能
    - 桥接多个电路
    - 高接触质量:采用推入式连接技术替代传统的Wire-Wrap® 和 TERMI-POINT®
    - 工作空间紧凑:适合狭小空间内的工具免拆卸布线
    优势
    - 出色的电气性能,支持高达4kV的浪涌电压
    - 符合严格的安全标准,包括DIN EN 50274和IEC 60947-7-1等
    - 耐高温:材料温度指数达到130°C
    - 高机械稳定性:通过多次弯曲测试和张力测试

    应用案例和使用建议


    应用案例
    在工业自动化控制系统中,PTRVB 4-PV 可以作为多级电路的分路器,实现高效可靠的电力分配。在建筑自动化系统中,它能够用于楼宇自动化设备之间的电力和信号连接。
    使用建议
    - 确保安装前检查导线截面符合要求(0.14 mm² - 2.5 mm²)
    - 在狭窄空间内安装时,确保工具免拆卸布线操作顺畅
    - 注意电源线剥皮长度应在8mm至10mm之间

    兼容性和支持


    兼容性
    PTRVB 4-PV 适用于NS 35/7.5 和 NS 35/15 导轨安装,可以与多种终端块组合使用,适用于不同的安装环境。
    支持和维护
    - 保修政策详见官网或联系销售代表
    - 维护指南可在用户手册中找到

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:无法正确安装导线?
    解决方案:确保导线截面积和剥皮长度符合要求,并使用正确的工具进行推入式连接。
    2. 问题:安装后发现过热现象?
    解决方案:检查导线连接是否紧固,确保散热良好,并定期维护检查。

    总结和推荐


    综合评估
    PTRVB 4-PV 具备出色的电气性能、高接触质量和广泛的适用范围,使其成为工业自动化和建筑自动化系统的理想选择。其紧凑设计和可靠的推入式连接技术,使得它在狭小空间内依然表现出色。
    推荐使用
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐PTRVB 4-PV 用于需要高度可靠性和耐用性的工业及建筑自动化系统。

3270157参数

参数
长*宽*高 64mm*8.3mm*54mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3270157厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270157数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3270157 3270157数据手册

3270157封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 70.0448
库存: 568
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 700.44
