1823777

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PCB端子台 SPT-THR 1.5/ 5-H-3.81 P20 R32系列
供应商型号: 8561926
供应商: 海外现货
标准整包数: 250
PHOENIX CONTACT 接线板-线至板 1823777

1823777概述

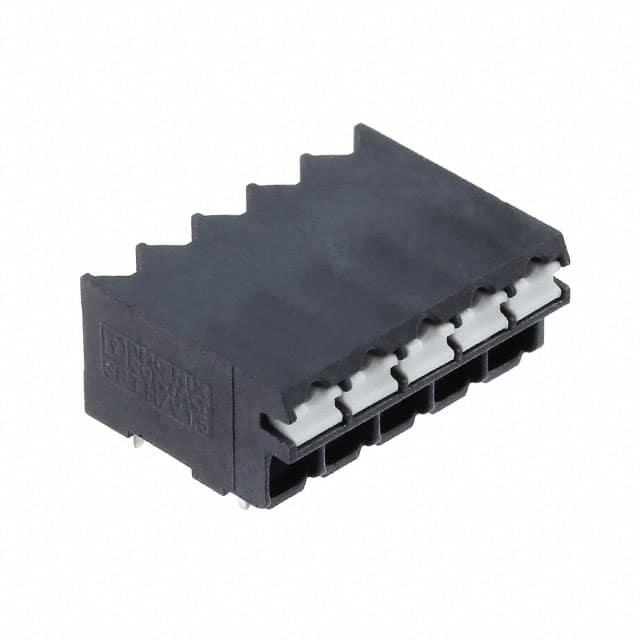

    PCB终端块SPT-THR 1,5/5-H-3,81 P20 R32 技术手册

    产品简介


    本技术手册介绍了由菲尼克斯(Phoenix Contact)生产的PCB终端块SPT-THR 1,5/5-H-3,81 P20 R32。该产品是一种用于印刷电路板(PCB)的接线端子块,适用于需要高度可靠电气连接的应用场合。它的主要功能是为各种电路提供安全可靠的连接点,广泛应用于工业自动化、机械设备、电信设施及各类电子控制装置中。

    技术参数


    以下为该产品的核心技术参数:
    | 参数 | 规格 |

    | 额定电流 | 13.5 A |
    | 额定电压 | 160 V |
    | 耐压等级 | 2.5 kV |
    | 接触间距 | 3.81 mm |
    | 导体横截面积 | 0.2-1.5 mm² |
    | 导体/PCB连接方向 | 0° |
    | 连接方式 | 推入式弹簧连接 |
    | 安装方式 | 表面贴装焊接 |
    | 绝缘材料 | LCP |
    | 火焰等级 | UL 94 V0 |
    | 针脚尺寸 | 0.7 x 0.3 mm |
    | 针脚间距 | 7 mm |
    | 针脚长度 | 2 mm |
    | 环境温度范围 | -40°C至+85°C |

    产品特点和优势


    SPT-THR 1,5/5-H-3,81 P20 R32 PCB终端块具备以下特点和优势:
    1. 可靠性高:采用推入式弹簧连接技术,确保电气连接稳定可靠。
    2. 防护等级:符合UL 94 V0标准,防火性能卓越。
    3. 宽广的应用范围:额定电压和电流覆盖范围广,适用于多种电路连接需求。
    4. 紧凑设计:体积小巧,适合空间有限的电路板设计。
    5. 操作简便:无需螺丝即可完成导线的安装和拆卸。

    应用案例和使用建议


    该PCB终端块在实际应用中主要用于电气控制系统和自动化设备中。例如,在机器人的控制板上,可以使用该终端块来实现复杂的电气连接。在使用过程中,建议严格按照制造商的指导进行安装,确保连接可靠性和安全性。对于柔性导线的连接,建议使用合适尺寸的套管以提高连接稳定性。

    兼容性和支持


    SPT-THR 1,5/5-H-3,81 P20 R32与多种导线尺寸兼容,具体参数见上述技术参数部分。该产品已通过UL、cUL、EAC、EAC、cULus等多项国际认证,确保其在全球范围内合规使用。菲尼克斯公司提供详尽的产品文档和支持服务,包括详细的安装指南和故障排除手册,以确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    1. 问题:连接后导线松动怎么办?
    解决方案: 确保导线正确插入并完全压紧,必要时可使用专用工具辅助操作。

    2. 问题:接头接触不良怎么办?
    解决方案: 清洁接头表面,检查是否安装到位,如有必要,重新安装并确保连接可靠。

    总结和推荐


    SPT-THR 1,5/5-H-3,81 P20 R32 PCB终端块凭借其高可靠性和广泛的适用范围,在各类电气控制和自动化系统中表现出色。考虑到其紧凑的设计和优异的电气性能,该产品非常适合应用于需要高密度电气连接的场景。因此,我们强烈推荐该产品作为电气连接的首选解决方案。

1823777参数

参数
长*宽*高 13.6mm(长度)*9.7mm(高度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 卷带包装

1823777厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1823777数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1823777 1823777数据手册

1823777封装设计

查看详情并下载
Symbol
Footprint
3D Model
