3035694

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,分断测试端子,STME6HVBU,
供应商型号: Q-3035694
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 端子 - 专用端子 3035694

3035694概述

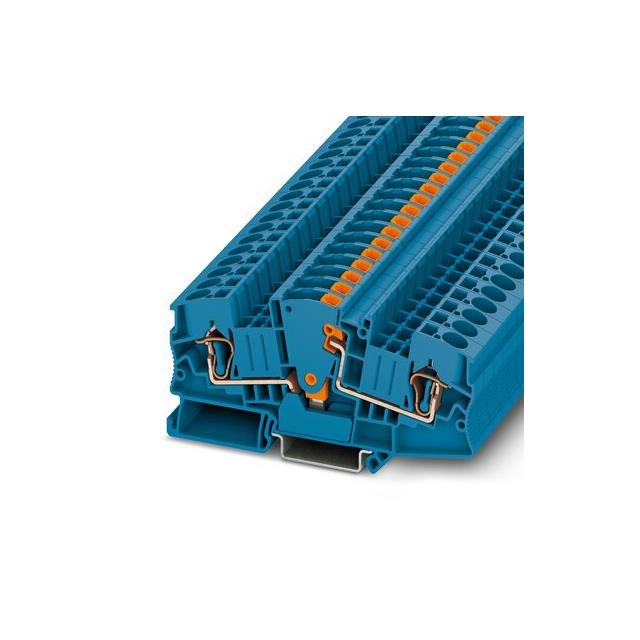

    # 产品概述:测试断路终端块

    产品简介


    基本介绍
    本产品为测试断路终端块(Test Disconnect Terminal Block),主要用于连接太阳能电缆和其他高压线路。它具有较高的额定电压和电流,能够在极端环境中稳定工作。广泛应用于光伏系统、发电机组、工业控制系统等领域。
    主要功能
    - 连接标准太阳能电缆至10平方毫米(最大直径7.5毫米)
    - 确保相邻二极管终端块之间的适当间距
    - 高度紧凑的设计,适用于发电机连接盒
    - 采用一致的功能轴,便于通过插件桥进行单独光伏线路的简单分组
    应用领域
    - 光伏系统
    - 发电机连接
    - 工业控制系统

    技术参数


    | 参数 | 值 |

    | 额定电压 | 1000 V |
    | 额定电流 | 30 A |
    | 接线方式 | 弹簧夹接线 |
    | 额定截面积 | 6 mm² |
    | 可连接导线截面积 | 0.2 mm² - 10 mm² |
    | 颜色 | 蓝色(RAL 5015) |
    电气特性
    - 最大瞬态电压 :8 kV
    - 最大功率损耗 :1.31 W
    - 导体连接横截面:刚性导体 0.2 mm² 至 10 mm²,柔性导体 0.2 mm² 至 6 mm²
    工作环境
    - 操作温度范围:-60°C 至 110°C
    - 存储/运输温度范围:-25°C 至 60°C(短时间可达-60°C至+70°C)
    - 相对湿度:操作时 20% 至 90%,存储/运输时 30% 至 70%

    产品特点和优势


    特点
    - 高额定电压和电流能力
    - 适配标准太阳能电缆
    - 紧凑设计
    - 简单分组的方便性
    优势
    - 高可靠性:能够承受高瞬态电压,确保系统的安全稳定运行
    - 空间节省:紧凑设计适合狭小空间的安装需求
    - 易于操作:通过插件桥实现简单的PV线路分组

    应用案例和使用建议


    应用案例
    在光伏系统中,这些终端块用于连接光伏阵列与逆变器,保障系统的正常运行。此外,它们也常用于发电机连接和工业控制系统,以确保高效和安全的电力传输。
    使用建议
    - 在安装前仔细检查所有电气连接的正确性,确保电缆已正确剥皮并插入到规定的横截面积范围内
    - 定期检查和维护终端块,确保其在极端环境下的可靠运行
    - 在需要时,使用插件桥来简化光伏线路的分组

    兼容性和支持


    兼容性
    本产品可以与其他标准终端块和相关组件一起使用,确保良好的兼容性和互换性。此外,厂商还提供了详细的技术文档和支持服务。
    支持和服务
    - 下载详细的技术手册和证书,访问:[产品详情页面](https://www.phoenixcontact.com/us/products/3035694)
    - 专业客户服务团队,提供技术支持和售后服务

    常见问题与解决方案


    常见问题与解决方法
    - 问题:如何正确剥皮导线?
    - 解决方案:使用适当的剥皮工具,严格按照导线的推荐剥皮长度(如本产品推荐的12mm)进行操作。

    - 问题:终端块出现过热现象?
    - 解决方案:检查连接是否松动或导线是否超出了允许的横截面积范围。如果发现这些问题,重新紧固连接或更换合适规格的导线。

    总结和推荐


    综合评估
    这款测试断路终端块具有强大的性能和广泛的适用性,是光伏系统、发电机连接和工业控制系统的理想选择。其额定电压和电流均较高,能够在恶劣环境中保持稳定的运行状态。同时,其紧凑设计和易于分组的特点使其在市场上具备很强的竞争力。
    结论
    基于以上各项指标和功能特点,我们强烈推荐使用这款测试断路终端块。无论是对于初次安装还是后续维护,这款终端块都能提供可靠的解决方案,确保系统的安全高效运行。

3035694参数

参数
长*宽*高 8.2mm*8.2mm*57.1mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3035694厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3035694数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3035694 3035694数据手册

3035694封装设计

查看详情并下载
Symbol
Footprint
3D Model
