3270316

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTMC1,5/32-2H19Z,高密矩阵接线单元,菲尼克斯 导轨式接线端子排, 5/32-2H 19Z, PTMC 1系列, 灰色, 推入式端接, 17.5A
供应商型号: 3270316
供应商: Master
标准整包数: 1

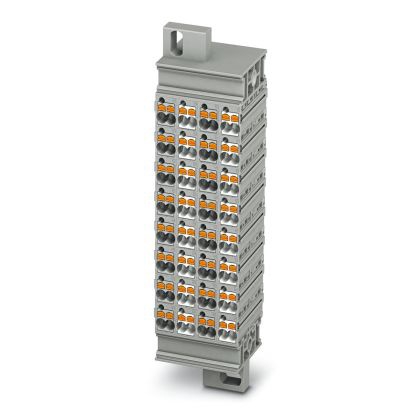

PHOENIX CONTACT 接线座- Din 轨道/通道 3270316

3270316概述

    Marshalling Patchboard PTMC 1,5/32-2H 19Z 技术手册

    1. 产品简介


    Marshalling Patchboard PTMC 1,5/32-2H 19Z 是一款适用于19英寸机柜安装的端子排。它主要用于工业自动化控制系统的布线和连接管理,支持推入式连接技术。该产品具有高接触质量、紧凑尺寸、便于工具操作等特点,广泛应用于电力、交通、建筑等领域。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 额定电压 (UN) | 500 V |
    | 额定电流 (IN) | 17.5 A |
    | 额定截面积 | 1.5 mm² |
    | 最大负荷电流 | 22 A (导线截面为2.5 mm²) |
    | 绝缘材料 | PA (聚酰胺) |
    | 推入式连接 | 支持 |
    | 连接标准 | IEC 60947-7-1 |
    | 导线截面范围 (实心) | 0.14 mm² - 2.5 mm² |
    | 导线截面范围 (柔性) | 0.14 mm² - 1.5 mm² |
    | AWG范围 | 12 - 26 |
    | 工作温度范围 | -60°C - +130°C |
    | 色彩 | 灰色 |
    | 安装方式 | 墙壁安装 / 19英寸机柜 |
    | 绝缘等级 | UL 94 V0 |
    | 尺寸 | 宽34.4 mm,长111 mm,高30 mm |

    3. 产品特点和优势


    - 推入式连接技术:提供比传统Wire-Wrap®和TERMI-POINT®技术更高的接触质量,同时实现无工具操作。
    - 工具自由连接:紧凑设计允许在狭小空间内进行工具自由连接。
    - 清晰表示:通过垂直导线布置实现清晰的触发电路和终端显示。
    - 安全标准:符合UL 94 V0和IEC 60947-7-1等标准,具备优异的防火性能。

    4. 应用案例和使用建议


    应用案例:本产品适用于电力、交通、建筑等领域的19英寸机柜安装。例如,在电力系统中,用于配电箱内的布线管理;在轨道交通中,用于车辆内部的控制系统布线。
    使用建议:
    - 环境适应性:确保产品工作环境温度范围在-60°C至+130°C之间。
    - 正确连接:严格按照制造商提供的导线截面和AWG规格选择导线,避免过载和短路现象发生。
    - 定期检查:定期检查端子排及其连接部位,确保接触良好,减少故障率。

    5. 兼容性和支持


    该产品可与标准的IEC 60947-7-1规范设备兼容,配套提供的配件如蓝色、黑色、灰色和红色电线桥(DB 50-90系列)以及螺刀工具(如SZF 0-0,4X2,5和ST-BW 0)进一步增强了其应用灵活性。厂商提供详尽的技术文档和支持服务,确保客户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    1. 问题:无法正确推入导线
    - 解决方法:检查导线截面是否符合规范要求,并确认导线是否已剥去适当的长度。

    2. 问题:设备出现短路
    - 解决方法:仔细检查所有连接点是否松动或过载,并适当调整负载。

    3. 问题:产品表面起烟
    - 解决方法:立即断电并联系技术支持人员进行检查。

    7. 总结和推荐


    总的来说,Marshalling Patchboard PTMC 1,5/32-2H 19Z是一款具备高接触质量、工具自由连接和出色防火性能的产品。其独特的推入式连接技术和适用于19英寸机柜的紧凑设计使其成为电力、交通和建筑等领域中不可或缺的布线解决方案。我们强烈推荐这款产品,以提高您的系统效率和可靠性。

3270316参数

参数
长*宽*高 111mm*34.4mm*30mm
安装方式 面板安装
零件状态 在售
包装方式 散装

3270316厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270316数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3270316 3270316数据手册

3270316封装设计

查看详情并下载
Symbol
Footprint
3D Model
