3046671

厂牌: PHOENIX CONTACT
产品描述: Conn Component Terminal Block 4 POS 5.2mm Screw T DIN Rail 24A
供应商型号: 651-3046671
供应商: Mouser
标准整包数: 1

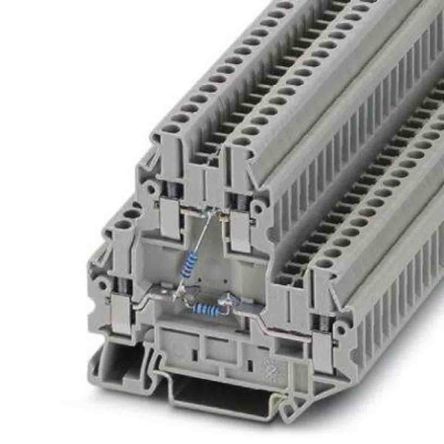

PHOENIX CONTACT 接线座- Din 轨道/通道 3046671

3046671概述


    产品简介

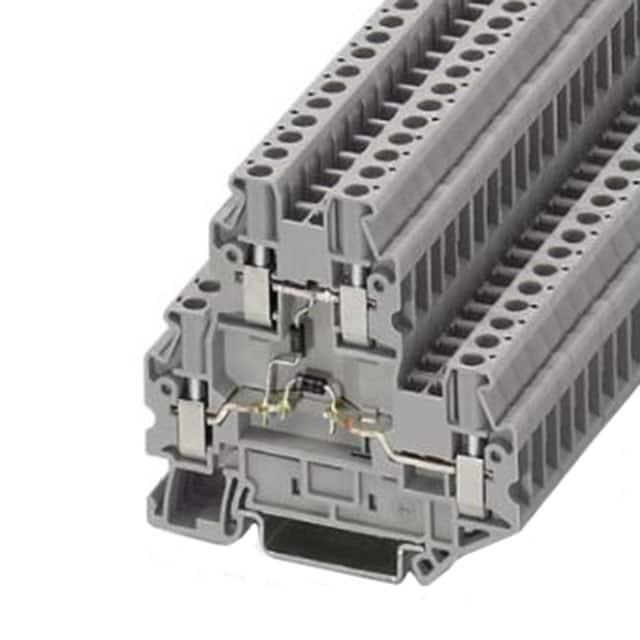

    UTTB 2,5-2R/NAMUR终端块(型号:3046671)是一款高性能的接线端子块,专门设计用于工业自动化和控制领域。这款产品通过螺钉连接方式,适用于横截面积为0.14 mm²至4 mm²的导线。其设计宽度仅为5.2 mm,具有极高的空间利用率,非常适合安装在狭小的空间内。该产品适用于多种工业应用场景,如配电柜、传感器接口以及信号分配等。

    技术参数


    | 参数类别 | 具体数值/描述 |

    | 横截面积范围 | 固体导线:0.14 mm² - 4 mm²;柔性导线:0.14 mm² - 4 mm² |
    | AWG范围 | 26 - 12 |
    | 连接方式 | 螺钉连接 |
    | 宽度 | 5.2 mm |
    | 颜色 | 灰色 |
    | 安装类型 | NS 35/7.5 或 NS 35/15 |
    | 绝缘材料 | PA |
    | 耐燃等级(UL 94) | V0 |
    | 额定浪涌电压 | 6 kV |
    | 工作温度范围 | -60°C 至 +130°C |

    产品特点和优势


    1. 紧凑设计:5.2 mm的宽度极大地节省了安装空间,使布线更加高效。
    2. 高可靠性:绝缘材料符合UL 94 V0标准,确保在恶劣环境下的稳定运行。
    3. 多级保护:支持两级设计,最多可实现四路连接。
    4. 广泛兼容性:可与各种导线规格匹配,同时提供多种配件选择以满足不同需求。
    5. 环境友好:通过了多项铁路车辆防火测试,适合轨道交通行业使用。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统中,例如配电柜中的主电路连接、传感器信号分配及信号传输。对于需要密集布线的场景,可以考虑搭配其他附件如插拔桥接件、标记条等以提高整体系统的灵活性和可维护性。此外,在使用过程中应注意定期检查紧固件的状态,确保长期稳定的电气接触。

    兼容性和支持


    该产品可与标准DIN导轨(如NS 35/7.5或NS 35/15)无缝配合安装,并提供了丰富的配件选项,包括但不限于端盖、绝缘套管、跳线桥等。制造商Phoenix Contact提供了详尽的技术文档和支持服务,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线插入困难 | 检查导线规格是否符合要求,并确保正确剥皮长度 |
    | 紧固后接触不良 | 调整螺丝扭矩至规定范围内 |
    | 设备无法正常工作 | 检查所有连接点是否牢固且无氧化 |

    总结和推荐


    总体来看,UTTB 2,5-2R/NAMUR终端块以其紧凑的设计、卓越的安全性能以及广泛的适用性成为市场上极具竞争力的产品之一。特别是在对空间利用率要求较高的工业环境中表现尤为突出。因此,我们强烈推荐此款产品作为工业自动化项目的理想选择。无论是新项目规划还是现有系统升级,它都能提供可靠且高效的解决方案。

3046671参数

参数
长*宽*高 69.9mm*5.2mm*64.4mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3046671厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046671数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3046671 3046671数据手册

3046671封装设计

查看详情并下载
Symbol
Footprint
3D Model
