1017495

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

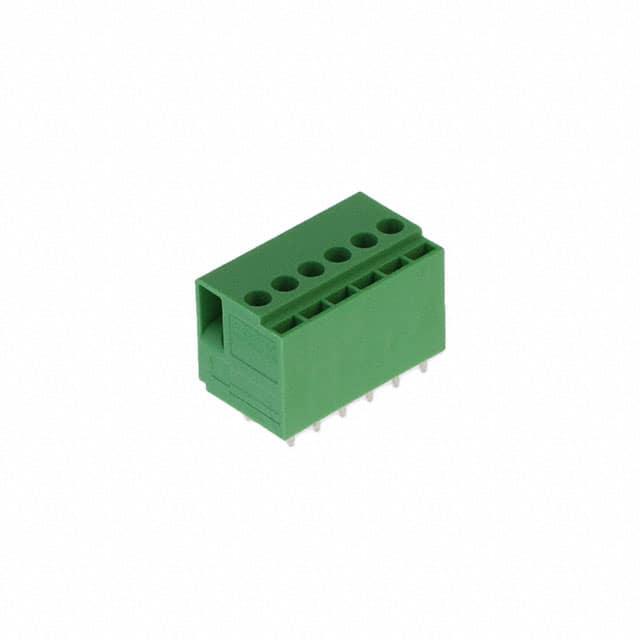

产品描述: Phoenix Contact PCB端子台 TDPT 2.5/ 6-SC-5.08系列, 6路, 5.08mm节距, 通孔安装, 螺钉拧紧端接, 绿色
供应商型号: 651-1017495
供应商: Mouser
标准整包数: 1

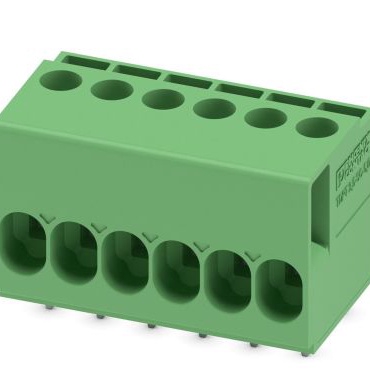

PHOENIX CONTACT 接线板-线至板 1017495

1017495概述

    # 技术手册:PCB终端接线端子

    产品简介


    本手册介绍了型号为TDPT 2,5/6-SC-5,08的PCB终端接线端子。该产品适用于各类电路板连接,通过螺钉连接与张力套筒提供可靠的电气连接。其主要功能是实现PCB电路板上的导线固定及电气连接,广泛应用于工业控制、自动化设备、仪器仪表等领域。

    技术参数


    基本信息
    - 订货号:1017495
    - 类型:TDPT 2,5/6-SC-5,08
    - 连接方式:螺钉连接带张力套筒
    - 针脚排列:直线双排
    - 包装形式:纸盒包装
    - 每盒数量:50个
    - 净重:12.686克
    规格参数
    - 导线截面积(实心):0.2 mm²至4 mm²
    - 导线截面积(绞合):0.2 mm²至2.5 mm²
    - 导线截面积(AWG/kcmil):24至12
    - 最大电流承载能力:24 A
    - 额定电压:400 V
    - 绝缘等级:CTI ≥ 175 (IEC 60112)
    - 阻燃等级:UL 94 V-0
    - 尺寸:18 mm (长) × 31.28 mm (宽) × 22.5 mm (高)
    工作环境
    - 存储/运输温度范围:未提供具体数值,但产品设计符合行业标准要求。

    产品特点和优势


    - 统一尺寸:适用于不同类型的连接,如弹簧式压接和螺钉式连接,易于适应各种应用需求。
    - 高接触力:由于采用了高接触力的设计,使产品具有低温升的特点,延长了使用寿命。
    - 全球适用:遵循国际认可的连接原理,确保产品在全球范围内的使用不受限制。
    - 易用性:提供了清晰的产品标识和明确的操作指南,使得安装和维护变得简单高效。

    应用案例和使用建议


    应用案例
    本产品适用于多种场合,如工业控制系统、自动化设备以及测量仪表中,用于实现可靠的电气连接。例如,在工业环境中,可以作为控制柜内各电路板间的连接部件,保证信号传输的稳定性和可靠性。
    使用建议
    - 在安装时,请根据手册提供的尺寸和要求精确对齐各针脚,以确保良好的电接触。
    - 注意保护产品不受机械损伤和化学腐蚀,避免使用过程中出现问题。
    - 定期检查并清洁连接点,保持良好的导电性。

    兼容性和支持


    - 兼容性:该产品设计通用性强,可以与其他符合行业标准的连接器和电路板配合使用。
    - 支持:制造商PHOENIX CONTACT提供了详尽的技术文档和支持服务,包括下载最新版的数据手册、故障排查指南等资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接松动 | 确认导线插入深度符合规定,重新紧固螺丝 |
    | 接触电阻过高 | 清洁接点表面,更换老化的部件 |
    | 不良电气性能 | 检查是否有短路或断路,更换损坏的元件 |

    总结和推荐


    综合来看,型号为TDPT 2,5/6-SC-5,08的PCB终端接线端子凭借其卓越的设计理念和可靠的性能表现,成为市场上备受推崇的产品之一。其广泛的应用范围和高度的兼容性使其成为了众多工程师和技术人员的首选。因此,强烈推荐在相关的电子工程项目中采用此款产品。

1017495参数

参数
长*宽*高 18mm*31.28mm*22.5mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1017495厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1017495数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1017495 1017495数据手册

1017495封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.231 ¥ 18.852
10+ $ 2.185 ¥ 18.4633
25+ $ 2.024 ¥ 17.1028
50+ $ 1.9224 ¥ 16.2443
100+ $ 1.7604 ¥ 14.8754
250+ $ 1.728 ¥ 14.6016
500+ $ 1.6848 ¥ 14.2366
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.85
