1862013

产品分类: 接线板-线至板
厂牌: PHOENIX CONTACT

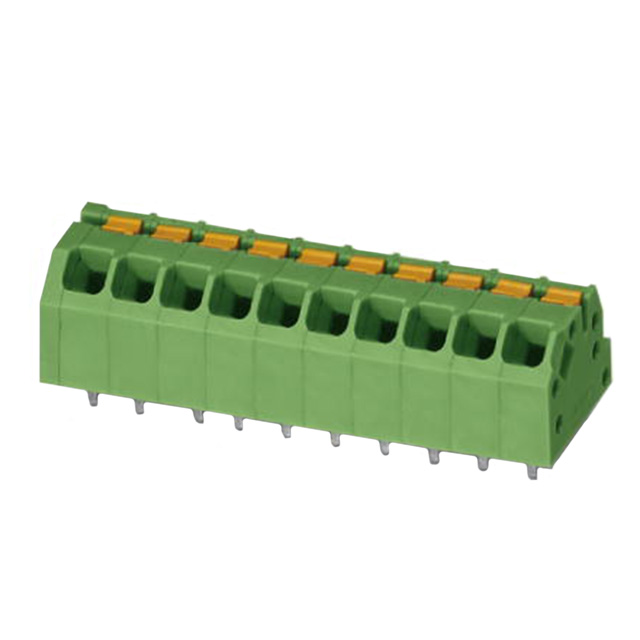

产品描述: Phoenix Contact PCB端子台 SPTAF 1/10-3.5-IL系列, 10路, 3.5mm节距, 通孔安装, 螺钉拧紧端接, 绿色
供应商型号: 2580664
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线板-线至板 1862013

1862013概述

    SPTAF 1/10-3,5-IL PCB Terminal Block 技术手册

    产品简介


    SPTAF 1/10-3,5-IL 是一种用于印刷电路板(PCB)的终端块,属于 Phoenix Contact 的 COMBICON 终端系列。该产品适用于多种电气连接需求,具有紧凑的设计和高可靠性,广泛应用于工业自动化、楼宇自动化、能源管理和交通运输等领域。

    技术参数


    - 电气特性
    - 额定电流:16 A
    - 额定电压:160 V(III/3), 320 V(II/2)
    - 瞬态电压:2.5 kV(III/3 和 II/2)
    - 温度范围:操作温度 -40°C 至 100°C,存储/运输温度 -40°C 至 70°C
    - 电气隔离:绝缘电阻 > 5 MΩ
    - 环境耐受性:满足 IEC 60695-2-10:2013-04 的灼热丝测试,最高温度 850°C,持续时间 5 秒
    - 机械特性
    - 引脚布局:线性排列
    - 连接方法:推入式弹簧连接
    - 引脚间距:3.5 mm
    - 尺寸:宽度 36.5 mm,高度 10.6 mm,长度 11 mm
    - 安装方式:波峰焊
    - 材料:外壳为 PA,接触点为铜合金并镀锡
    - 质量:带包装重量 4.73 g,不带包装重量 4.72 g
    - 认证
    - UL/cULus 认证,认证编号:E60425-20061129
    - VDE 认证,认证编号:40047107

    产品特点和优势


    - 高效连接:采用推入式弹簧连接技术,无需工具即可完成连接,节省时间且操作简便。
    - 稳定可靠:定义了稳定的接触力,确保长期使用时接触保持稳定。
    - 直观操作:颜色编码的按钮便于识别和操作。
    - 空间优化:小尺寸设计适合空间有限的应用场合。
    - 快速测试:集成的测试选项使得连接的快速检测变得简单方便。

    应用案例和使用建议


    - 应用场景:适用于工业自动化控制系统中的信号传输、电源分配等场景。如在工业机器人系统中,用于连接传感器和执行器。
    - 使用建议:在安装过程中需注意线缆的绝缘外径不超过 3 mm。此外,对于较大的导线(如 1.5 mm²),需要额外的横向支撑以吸收可能产生的侧向力。

    兼容性和支持


    - 兼容性:本产品适用于大多数标准的 PCB 设计,并能与多种控制系统兼容。
    - 支持:Phoenix Contact 提供详尽的技术文档和支持服务,帮助用户正确安装和维护该产品。

    常见问题与解决方案


    - 问题:如何处理导线过长的情况?
    - 解决方案:可以使用合适的剥线钳,保证剥线长度为 8 mm,并确保导线紧密插入接线孔。
    - 问题:长时间使用后接触不稳定怎么办?
    - 解决方案:检查并清洁接线孔,必要时更换新的终端块以确保良好的接触效果。

    总结和推荐


    SPTAF 1/10-3,5-IL PCB 终端块以其高效、可靠的连接能力,特别适合于各种紧凑空间的应用场合。它不仅符合多项国际认证标准,而且具备出色的操作便捷性和稳定性。综合来看,这款产品是一款值得推荐的优质电子元器件。
    建议您访问 Phoenix Contact 的官方网站获取更多详细信息和购买渠道。

1862013参数

参数
长*宽*高 11mm*11mm*10.6mm
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1862013厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1862013数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-线至板 PHOENIX CONTACT 1862013 1862013数据手册

1862013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.7028
400+ ¥ 21.3082
2000+ ¥ 21.3082
库存: 89
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.7
